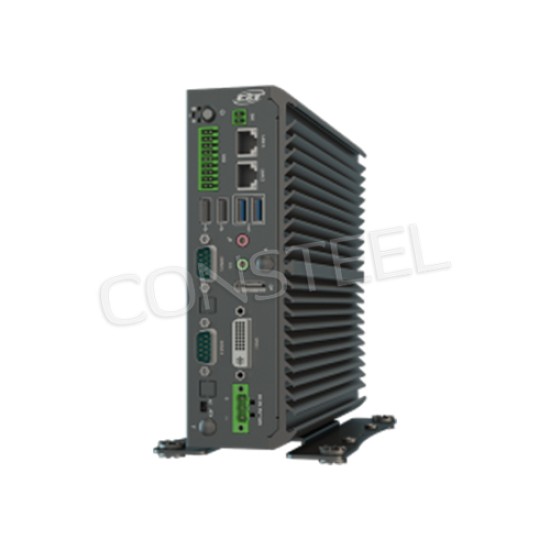

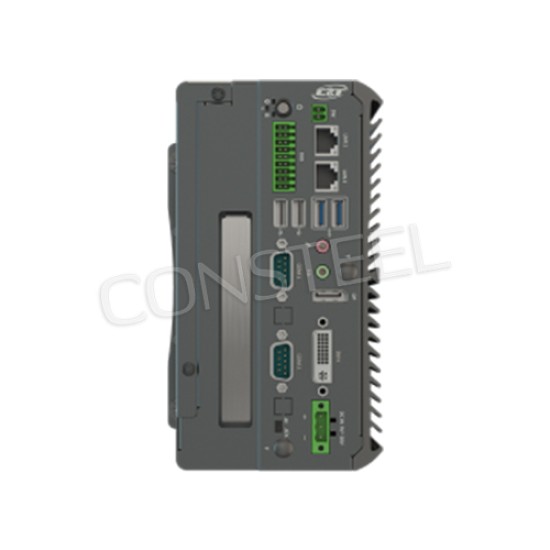

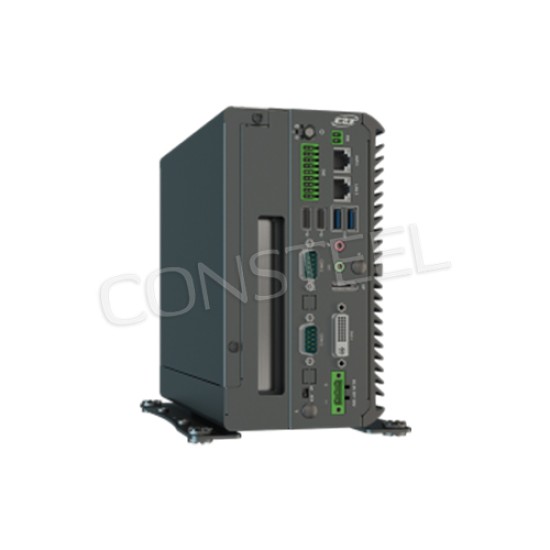

VCO-3200

Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200.

Systemy wizyjne maszyn VCO-3200 zapewniają potężną moc obliczeniową i doskonałą wydajność graficzną, które są idealne dla zastosowań wymagających dużej ilości grafiki i obliczeń komputerowych, w tym pomiarów obrazu i widzenia, automatyzacji maszyn. Zapewniając wysoką jakość, trwałość i kompaktową budowę, systemy wykorzystują niezawodną konfigurację bez wentylatora i kabli, optymalne rozpraszanie ciepła i łatwą instalację dla elastycznego i przyjaznego dla użytkownika projektowania systemu i wdrażania aplikacji w trudnych warunkach.

Cechy:

• Intel® Pentium N4200, Quad Core, 2MB Cache, 2.5 GHz
• 1x 204-pin DDR3L SODIMM. max up to 8GB (niebuforowany i bez-ECC)
• Potrójny niezależny wyświetlacz obsługiwany przez 1x DVI-I i DisplayPort
• 2x Intel® GbE obsługujący Wake-on-LAN i PXE
• 2x 2.5” wewnętrzne gniazdo SATA HDD, 1x mSATA (współdzielony z 1x Mini PCIe & 1x SATA), 1x CFast (współdzielony z 1x mSATA & 1x SATA)
• 2x pełnowymiarowa karta Mini PCIe do komunikacji lub modułów rozszerzeń, 2x wewnętrzne gniazdo SIM
• 6x RS-232/422/485 (4x wewnętrzne), 2x USB 3.0, 2x USB 2.0
• 8x DI + 8x DO z izolacją
• 9 do 50VDC szeroki zakres mocy wejściowej w trybie AT/ATX
• -40 °C do 70 °C rozszerzona temperatura robocza

Specyfikacja:

System

• Procesor: Intel® Pentium® Processor N4200, Quad Core, 2MB Cache, 2.5 GHz
• Chipset: SoC zintegrowany
• LAN Chipset: GbE1 & GbE2: Intel® I210-AT (Obsługa Wake-on-LAN i PXE)
• Audio Kodek: Realtek ALC888S
• Pamięć RAM: 1x 204-Pin DDR3L 1600/1867MHz SODIMM. Maks. do 8 GB (niebuforowany i bez-ECC)
• BIOS: AMI 128Mbit SPI BIOS
• Watchdog: programowalne oprogramowanie obsługuje 1 ~ 255 sekund. Reset systemu

Interfejs wyświetlania

• VGA: Tak (przy użyciu opcjonalnego kabla dzielonego)
• DVI: 1x DVI-I
• DisplayPort: 1x DisplayPort
• Multiple Display: Triple Display

Przechowywanie danych

• SSD/HDD: 2x wewnętrzne gniazda 2.5" SATA HDD
• CFast: 1x CFast (współdzielony z 1x mSATA & 1x SATA)
• mSATA: 1x mSATA (współdzielony z 1x Mini PCI Express & 1x SATA)
• Gniazda SIM: 2x wewnętrzne gniazda SIM

Rozszerzenie

• VCO-3200:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• VCO-3211E:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI Express: 1x gniazdo PCIe x4 z 1-pasmowym sygnałem PCIe Gen.2
• VCO-3211P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 1x PCI
• VCO-3222E:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI Express: 2x gniazda PCIe x4 z 1-pasmowym sygnałem PCIe Gen.2
• VCO-3222P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 2x PCI
• VCO-3233P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 3x PCI
• VCO-3244P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 4x PCI

Porty I/O

• COM:
• 2x RS-232/422/485
• 4x RS-232/422/485 (wewnętrzne)
• USB:
• 2x USB 3.0
• 2x USB 2.0
• LAN: 2x RJ45 10/100/1000BaseT(X)
• Audio: 1x Mic-in, 1x Line-out
• DIO: 8 we / 8 wy (Izolowane)
• Pozostałe:
• 2x otwory antenowe WiFi
• 1x Power Switch, 1x AT/ATX Switch
• 1x Remote Power On/Off

System Operacyjny

• Windows: Windows 10
• Linux: Linux kernel 4.X

Zasilanie

• Tryb zasilania: AT, ATX
• Napięcie wejściowe: 9~50VDC
• Złącze zasilania: 3-pin Terminal Block
• Zasilacz: Opcjonany AC/DC 12V/5A, 60W
• Ochrona zasilania:
• OVP (ochrona przed przepięciami)
• OCP (ochrona nadprądowa)
• Ochrona przed napięciem zwrotnym

Cechy mechaniczne

• Konstrukcja: Wytłaczany aluminium z wytrzymałym metalem
• Wymiary(W x D x H):
• VCO-3200: 59 mm x 197 mm x 185 mm
• VCO-3211E, VCO-3211P: 99 mm x 197 mm x 185 mm
• VCO-3222E, VCO-3222P: 119 mm x 197 mm x 185 mm
• VCO-3233P: 139 mm x 197 mm x 185 mm
• VCO-3244P: 159 mm x 197 mm x 185 mm
• Montaż:
• Montaż na ścianie
• Montaż "książkowy"

Cechy środowiskowe

• Temperatura pracy: -40°C ~ 70°C
• Temperatura przechowywania: -40°C ~ 85°C
• Wilgotność: 10% do 95% (bez kondensacji)
• Wibracje:
• Z dyskiem SSD: 3 Grms, 5 - 500 Hz, 0.5 hr/axis
• Z dyskiem HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
• Wstrząsy: Z SSD: 50G, half sine, 11ms

Informacje dotyczące zamawiania:

• VCO-3200-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200
• VCO-3211E-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200, 1x gniazdo PCIe x4 (1 pasmo)
• VCO-3211P-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200, 1x PCI
• VCO-3222E-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200, 2x gniazda PCIe x4 (1 pasmo)
• VCO-3222P-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200, 2x PCI
• VCO-3233P-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200, 3x PCI
• VCO-3244P-N4200: Maszynowy System Wizyjny z procesorem Intel® Pentium® N4200, 4x PCI

Gwarancja: 24 miesiące

Certyfikaty: CE, FCC Klasa A

---
