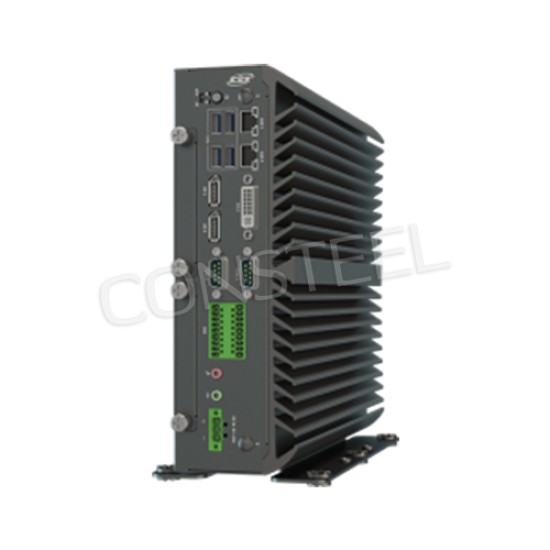

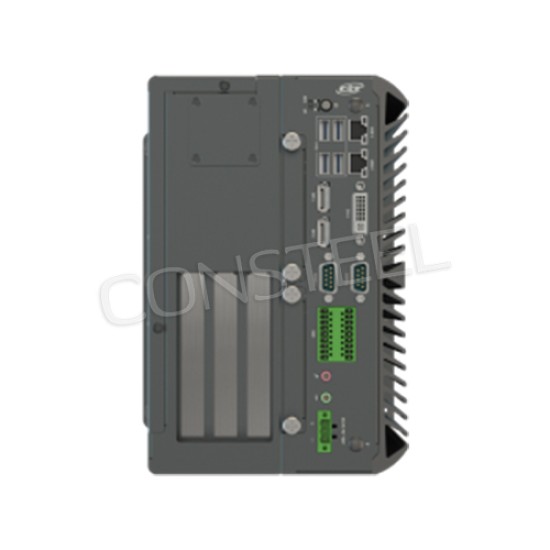

VCO-6000

Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH.

Seria VCO-6000 posiada procesory 7th Gen. Intel® Core™ i7-7700T (3.8GHz, Quad Core) / i5-7500T (3.3GHz, Quad Core) / i3-7101TE (3.4GHz, Dual Core) lub 6th Gen. Intel® Core™ i7-6700TE (3.4GHz, Quad Core) / i5-6500TE (3.3GHz, Quad Core) / i3-6100TE (2.7GHz, Dual Core) lub Pentium® G4400TE (2.4GHz, Dual Core)/ Celeron® G3900TE (2.3GHz, Dual Core) na gniazdach (LGA 1151) które dają pewność przełomowej wydajności i energooszczędności o wiele lepszą w stosunku do poprzednich mikro-architektur, zapewniając wysoką wydajność grafiki, płynne odtwarzanie wideo w wysokiej rozdzielczości, wyjątkową wydajność i szybkość działania systemu oraz większe bezpieczeństwo. Został zaprojektowany z myślą o klientach, którzy cenią doskonałą wydajność systemu, wyższą niezawodność i solidność w kompaktowej konstrukcji.

Zapewniając bogaty user experience, seria VCO-6000 implementuje potrójne niezależne wyjścia wideo DVI-I i 2x DisplayPort dla aplikacji wideo i obrazów. Co więcej, seria VCO-6000 ma konstrukcję bez wentylatora z opcjonalnym modułem wentylatora do regulacji przepływu powietrza i utrzymania optymalnej temperatury wewnętrznej obudowy. Zapewnia izolowane DIO, elastyczny zakres szerokiego napięcia wejściowego 9V - 50V DC i szeroką temperaturę pracy od -25°C do 70°C, dzięki czemu może obsługiwać pełne funkcjonalności kart rozszerzeń nawet w trudnych warunkach.

Istnieje szereg interfejsów rozszerzeń dla serii VCO-6000, aby spełnić różne wymagania każdego klienta. 2 gniazda Mini PCIe mogą być używane do komunikacji bezprzewodowej LTE, 3G, GSM i WLAN. Dla interfejsu rozszerzeń obsługuje do 2 gniazd PCI / PCI Express, które można wykorzystać do zainstalowania różnych kart PCI, PCIe x4 lub PCIe x16, w tym różnych kart sterowania ruchem, kart frame grabbera, kart przechwytywania wideo, kart I/O oraz kart komunikacyjnych.

Seria VCO-6000 oferuje liczne funkcje klasy, zintegrowane funkcje, różne połączenia wejścia / wyjścia, elastyczne funkcje rozbudowy i inteligentne zarządzanie, aby zapewnić klientom niezawodne i łatwe w zarządzaniu wbudowane rozwiązanie. Co więcej, jego bezwentylatorowa, cicha praca, unikalne rozwiązanie termiczne i niezawodne funkcje sprawiają, że jest to doskonałe rozwiązanie do wielu zastosowań, takich jak wizja maszyn, kontrola ruchu, cyfrowy nadzór i automatyzacja fabryki.

Cechy:

• Gniazdo LGA 1151 dla procesorów 6th Gen. Intel® Core™ i7/i5/i3 lub Pentium® / Celeron®
• Intel® Q170 chipset
• 2x 260-pin DDR4 SODIMM. maks. do 32GB
• Potrójny niezależny wyświetlacz obsługiwany przez 1x DVI-I i 2x DisplayPort
• 2x Intel® GbE wspierające Wake-on-LAN i PXE
• 4x gniazda 2.5” SATA HDD i 2x mSATA wspierające RAID 0, 1, 5, 10
• 3x pełnowymiarowe karty Mini PCIe do komunikacji lub modułów rozszerzeń, 3x gniazdo SIM
• Do 2x uchwytów uniwersalnych (do aplikacji mini PCIe)
• 5x RS-232/422/485 (3x wewnętrzne), 6x USB 3.0, 2x USB 2.0 (wewnętrzne)
• 8x DI + 8x DO z izolacją
• 9 do 48VDC szeroki zakres napięcia wejściowego wspierający tryb AT/ATX
• -25°C do 70°C rozszerzony zakres temperatury roboczej
• Zarządzanie wartością zapłonu

Specyfikacja:

System

• Procesor: Wsparcie dla 6. & 7. Generacji Intel® Core™ i7/i5/i3/Pentium®/Celeron® (LGA 1151):
• 7th Gen Intel® Core™ i7-7700T, Quad Core, 8MB cache, do 3.8 GHz
• 7th Gen Intel® Core™ i5-7500T, Quad Core, 6MB cache, do 3.3 GHz
• 7th Gen Intel® Core™ i3-7101TE, Dual Core, 3MB Cache, 3.4 GHz
• 6th Gen Intel® Core™ i7-6700TE, Quad Core, 8MB Cache, do 3.4 GHz
• 6th Gen Intel® Core™ i5-6500TE, Quad Core, 6MB Cache, do 3.3 GHz
• 6th Gen Intel® Core™ i3-6100TE, Dual Core, 4MB Cache, 2.7 GHz
• Intel® Pentium® G4400TE, Dual Core, 3MB Cache, 2.4 GHz
• Intel® Celeron® G3900TE, Dual Core, 2MB Cache, 2.3 GHz
• Chipset: Intel® Q170 Express Chipset
• LAN Chipset:
• GbE1: Intel® I210-AT (Obsługa Wake-on-LAN oraz PXE)
• GbE2: Intel® I219LM (Obsługa Wake-on-LAN oraz PXE)
• Audio kodek: Realtek ALC888S
• Pamięć RAM: 2x DDR4 1866/2133MHz SODIMM. Maks. do 32GB
• BIOS: AMI 128Mbit SPI BIOS
• Watchdog: Programowalne wsparcie programowe 1 ~ 255 sek. Reset systemu

Interfejs wyświetlania

• VGA: Tak (opcjonalny kabel dzielony)
• DVI: 1x DVI-I
• DisplayPort: 2x DisplayPort
• Multiple Display: Triple Display

Przechowywanie danych

• SSD/HDD: 2x Wyjmowalne gniazdo 2.5" SATA HDD , Wsparcie RAID 0, 1, 5, 10
• CFast: 1x CFast
• mSATA: 2 (wspierane przez 2x Mini PCIe)

Rozszerzenia

• VCO-6000: 3x Pełnowymiarowe Mini PCIe (współdzielone przez 2x mSATA)
• VCO-6011E:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 1x PCIe x16
• VCO-6011P:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 1x PCI
• VCO-6011E:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 1x PCIe x16
• VCO-6022E:
• 3x Mini PCIe (shared by 2x mSATA)
• 2x PCIe x16
• VCO-6022P:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 2x PCI
• VCO-6022C:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 1x PCIe x16
• 1x PCI
• VCO-6033E:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 2x PCIe x4
• 1x PCIe x16
• 2x PCIe x1
• VCO-6033P:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 3x PCI
• VCO-6033C:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 1x PCIe x16
• 2x PCI
• VCO-6044P:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 4x PCI
• VCO-6044C:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 2x PCIe x4
• 1x PCIe x16
• 1x PCI
• VCO-6055C:
• 3x Mini PCIe (współdzielone przez 2x mSATA)
• 2x PCIe x4
• 1x PCIe x16
• 2x PCI

Porty I/O

• COM:
• 2x RS-232/422/485
• 2x RS-232/422/485 (wewnętrzne)
• USB: 4x USB 3.0
• LAN: 2x RJ45 10/100/1000BaseT(X)
• Audio: 1x Mic-in, 1x Line-out
• DIO: 8 in / 8 out (Izolowane)
• Uniwersalny wspornik we / wy: 1x / 2x Uniwersalne wsporniki I / O (do aplikacji mini PCIe)
• Pozostałe:
• 2x otowry antenowe WiFi
• 1x Power Switch, 1x AT/ATX Switch

System operacyjny

• Windows:
• Procesory 6. gen.: Windows 10, Windows 7, WES7
• Procesory 7. gen.: Windows 10
• Linux: Linux kernel 4.X

Zasilanie

• Tryb zasilania: AT, ATX
• Napięcie wejściowe: 9~50VDC
• Złącze zasilania: 3-pin Terminal Block
• Zasilacz: Opcjonalny AC/DC 24V/5A, 120W
• Ochrona zasilania:
• OVP (ochrona przed przepięciami)
• OCP (ochrona nadprądowa)
• Ochrona przed napięciem zwrotnym

Cechy Mechaniczne

• Konstrukcja: Wytłaczany aluminium z wytrzymałym metalem
• Wymiary (W x D x H):
• VCO-6000: 77 mm x 256 mm x 240 mm
• VCO-6011E, VCO-6011P: 117 mm x 256 mm x 240 mm
• VCO-6022E, VCO-6022P, VCO-6022C: 137 mm x 256 mm x 240 mm
• VCO-6033E, VCO-6033P, VCO-6033C: 157 mm x 256 mm x 240 mm
• VCO-6044P, VCO-6044C: 177 mm x 256 mm x 240 mm
• VCO-6055C: 197 mm x 256 mm x 240 mm
• Montaż:
• Montaż na ścianie
• Montaż na szynie DIN (opcjonalny)

Cechy środowiskowe

• Temperatura pracy: -25°C ~ 70°C
• Temperatura przechowywania: -40°C ~ 85°C
• Wilgotność: 10% do 95% (bez kondensacji)
• Wibracje:
• Z SSD: 3 Grms, 5 - 500 Hz, 0.5 hr/axis
• Z HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
• Wstrzasy: z dyskiem SSD: 50G, half sine, 11ms

Informacje dotyczące zamawiania:

• VCO-6000: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH
• VCO-6011E: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 1x PCIe x16
• VCO-6011P: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 1x PCI
• VCO-6022E: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 2x PCIe x16
• VCO-6022P: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 2x PCI
• VCO-6022C: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 1x PCIe x16, 1x PCI
• VCO-6033E: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 2x PCIe x1, 1x PCIe x16
• VCO-6033P: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 3x PCI
• VCO-6033C: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 1x PCIe x16, 2x PCI
• VCO-6044P: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 4x PCI
• VCO-6044C: Maszynowy System Wizyjny z LGA 1151 dla procesora Intel® 6th/7th Gen. i Q170 PCH, 2x PCIe x4, 1x PCIe x16, 1x PCI

Gwarancja: 24 miesiące

Certyfikaty: CE, FCC Klasa A

---
