121-M28 przemysłowy monitor panelowy 12.1″ do zabudowy, IP65, HDMI/VGA/DP

121-M28 – przemysłowy monitor 12.1″ do zabudowy panelowej z przednim IP65 i interfejsami HDMI/VGA/DP.

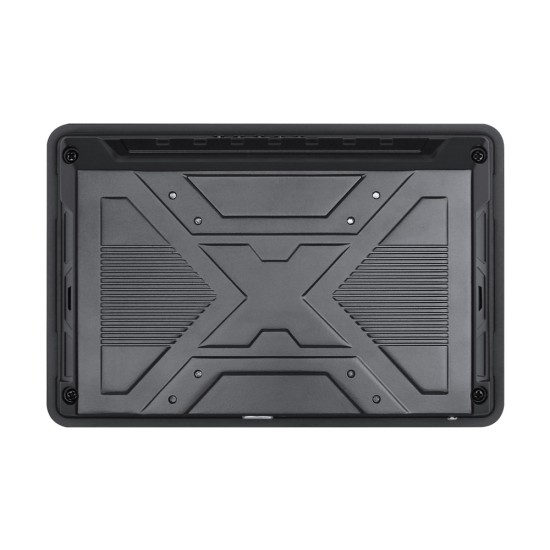

Model 121-M28 to 12.1-calowy przemysłowy monitor przeznaczony do zabudowy panelowej w systemach automatyki, sterowania maszyną oraz aplikacjach HMI. Konstrukcja z aluminiowego stopu i ultracienką 3 mm ramką, obudowa całkowicie zamknięta oraz praca bez wentylatora zapewniają wysoką odporność na drgania, zakłócenia elektromagnetyczne, oleje, pył i temperatury skrajne. Jak wskazuje karta produktu, monitor został zaprojektowany pod pracę w trudnych warunkach przemysłowych, również w trybie 24/7.

Wyświetlacz 12.1″ – wysoka jakość obrazu, 350 cd/m² i szerokie kąty widzenia

Monitor wykorzystuje 12.1″ panel TFT LCD o rozdzielczości 1280×800 (16:10), jasności 350 cd/m² oraz kontraście 1000:1. Szerokie kąty widzenia 85/85/85/85° gwarantują czytelność obrazu niezależnie od położenia operatora. Parametry te – wskazane w tabeli Screen Parameter – sprawiają, że 121-M28 idealnie nadaje się do wizualizacji SCADA, paneli operatorskich oraz stacji sterowania.

• Wyświetlacz 12.1″ TFT LCD, rozdzielczość 1280×800 (16:10).
• Jasność 350 cd/m² oraz kontrast 1000:1.
• Szerokie kąty widzenia 85/85/85/85°.
• Płaski, uszczelniony front o stopniu ochrony IP65.
• Wysoka niezawodność i praca ciągła 24/7.

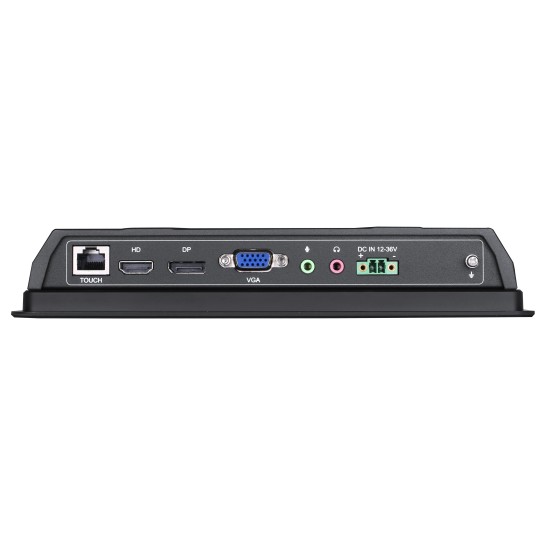

Interfejsy – HDMI, VGA, DP, Audio I/O i RJ45 (USB-defined)

Model 121-M28 posiada pełen zestaw przemysłowych interfejsów: HDMI, VGA oraz DisplayPort (DP). W wersjach dotykowych dostępne jest złącze RJ45 (USB-defined) wraz ze standardowym przewodem RJ45–USB. Zgodnie z sekcją I/O Interface monitor wyposażono także w Audio I/O, złącze zasilania Phoenix 2-pin oraz zacisk GND.

• 1× HDMI – obsługa wideo do 1080p.
• 1× DP – cyfrowe wejście DisplayPort.
• 1× VGA – wejście analogowe.
• 1× Audio I/O – wejście/wyjście audio.
• 1× RJ45 (USB-defined) – interfejs dotykowy, kabel RJ45–USB w zestawie.
• 1× Phoenix 2-pin – opcjonalnie gwintowane DC 5.5×2.1.
• 1× GND – zacisk uziemienia.

Zasilanie i odporność środowiskowa

Monitor pracuje w szerokim zakresie zasilania 12–36 V DC, zgodnie z sekcją Power Parameter, i dostarczany jest z zasilaczem 24 V / 1.5 A. Zakres temperatur roboczych wynosi -10…+60°C (z opcją rozszerzenia do -20…70°C), a wilgotność dopuszczalna to 95% bez kondensacji. Parametry te pozwalają na stosowanie 121-M28 w środowiskach o zwiększonym zapyleniu, wilgotności oraz w aplikacjach wymagających wysokiej niezawodności.

Wersje dotykowe i montaż – seria 121-M28

Seria oferuje trzy warianty: 121-M2800 (bezdotykowy), 121-M2810 (10-punktowy pojemnościowy) oraz 121-M2820 (rezystancyjny, pojedynczy dotyk). Zgodnie z tabelą Touch Parameter przepuszczalność światła wynosi ≥92% w wersji bezdotykowej, ≥88% w PCAP oraz ≥78% w wersji rezystancyjnej.

Wymiary urządzenia to W330 × H227.3 × D52 mm, a wycięcie montażowe W316.1 × H213.94 mm, zgodnie z diagramem na karcie produktu. Monitor wspiera montaż panelowy, ścienny, zabudowę wnękową, montaż na ramieniu, desktopowy oraz standard VESA.
