HD67E22-A1 konwerter EtherCAT Slave do PROFINET Master z wbudowanym przełącznikiem EtherCAT

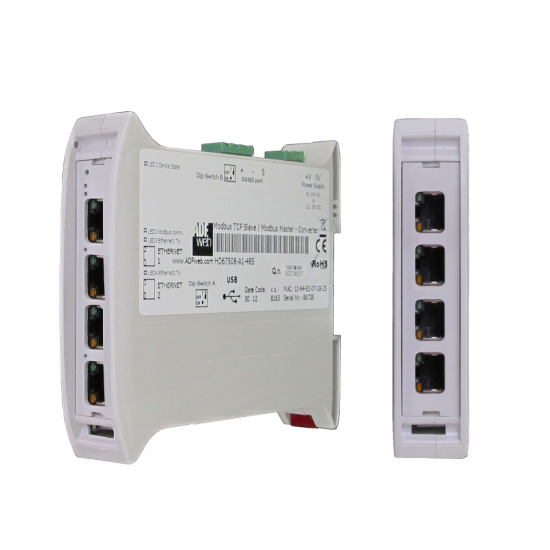

HD67E22-A1 – przemysłowy konwerter EtherCAT Slave / PROFINET Master z wbudowanym przełącznikiem EtherCAT (wejście/wyjście), obudowa typu A, montaż na szynę DIN, 4x Ethernet RJ45, złącza śrubowe.

HD67E22-A1 to konwerter komunikacyjny przeznaczony do integracji systemów, w których po jednej stronie pracuje EtherCAT (urządzenie jako EtherCAT Slave), a po drugiej PROFINET (urządzenie jako PROFINET Master). Konwerter zapewnia dwukierunkową wymianę informacji pomiędzy EtherCAT i PROFINET oraz izolację pomiędzy EtherCAT, PROFINET i zasilaniem, co wspiera stabilną pracę w środowiskach przemysłowych.

W praktyce model HD67E22-A1 pozwala spiąć sterowanie oparte o EtherCAT z urządzeniami PROFINET widzianymi z perspektywy PROFINET Master jako węzły do odczytu i zapisu. Po stronie EtherCAT dostępne są dwa porty, działające jako wejście (Input) i wyjście (Output), co odpowiada koncepcji wbudowanego przełącznika EtherCAT dla połączeń enter/exit.

Urządzenie wyposażono w 4 porty Ethernet RJ45: dwa do strony EtherCAT (wejście/wyjście) oraz dwa do komunikacji PROFINET i czynności serwisowych. Dla połączeń Ethernet zalecany jest przewód co najmniej Cat.5e (do 100 m), zgodny z normami T568 dla transmisji do 100 Mb/s.

Urządzenie zapewnia:

• Izolację między EtherCAT, PROFINET i zasilaniem
• Dwukierunkową wymianę danych EtherCAT i PROFINET
• Szeroki zakres temperatur pracy -40°C do +85°C
• Szeroki zakres zasilania: 8…24V AC / 12…35V DC
• Pobór mocy przy 24V DC: 3.5 W
• Montaż na szynie DIN oraz obudowę typu A (1M)

Parametry te wspierają niezawodną pracę w wymagających aplikacjach automatyki.

Konfiguracja:

Model HD67E22-A1 konfigurowany jest przy użyciu dedykowanego oprogramowania SW67E22. Za jego pomocą możesz:

• Zdefiniować parametry linii EtherCAT
• Zdefiniować parametry linii PROFINET
• Zdefiniować zmienne EtherCAT do odczytu i zapisu
• Zdefiniować listę urządzeń PROFINET (slaves) obsługiwanych przez PROFINET Master oraz w razie potrzeby dodać urządzenia przez pliki GSDML
• Wyeksportować plik ESI do konfiguracji strony EtherCAT w sterowniku (EtherCAT Master)
• Wgrać konfigurację do urządzenia i wykonać aktualizację

Cechy produktu:

• 4x Ethernet RJ45 (2x EtherCAT enter/exit, 2x PROFINET/serwis)
• Funkcjonalność EtherCAT Slave
• Funkcjonalność PROFINET Master
• Szybkość transmisji: 10/100 Base-T Autosensing (EtherCAT oraz PROFINET)
• 7 diod LED statusowych (m.in. stan urządzenia, komunikacja EtherCAT, komunikacja PROFINET, stan błędu, link Ethernet)
• Tryby pracy wybierane przełącznikiem DIP (Normal / Boot do wgrywania projektu i firmware)

Specyfikacja techniczna:

• EtherCAT protocol: EtherCAT Slave
• Ethernet protocol: PROFINET Master
• Porty: 4x Ethernet
• Złącza EtherCAT: RJ45 (wejście/wyjście)
• Złącza PROFINET: RJ45
• Szybkość transmisji EtherCAT: 10/100 Base-T Autosensing
• Szybkość transmisji PROFINET: 10/100 Base-T Autosensing
• Zasilanie: 8…24V AC / 12…35V DC
• Złącze zasilania: 2-pinowe złącze śrubowe 5 mm
• Temperatura pracy: -40°C do +85°C
• Wymiary: 120 x 23 x 107 mm (L x W x H)
• Waga: ok. 200 g
• Montaż: szyna DIN
• Oprogramowanie: SW67E22
• KOD PRODUKTU: HD67E22-A1

Oprogramowanie SW67E22 do modelu HD67E22-A1 – POBIERZ

Gwarancja producenta: 12 miesięcy

HD67E22-A1 sprawdzi się w projektach, gdzie wymagane jest stabilne połączenie sieci EtherCAT ze światem PROFINET po stronie master, przy zachowaniu przemysłowej odporności (izolacja, szeroki zakres temperatur, zasilanie AC/DC, montaż na DIN).
