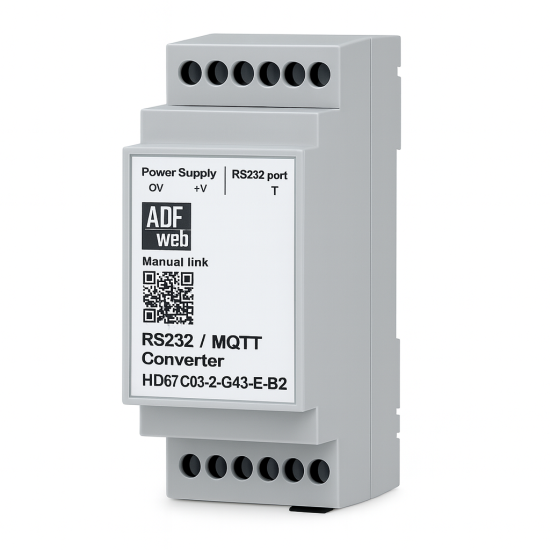

HD67C03-2-G43-E-B2 – przemysłowy konwerter RS232 na MQTT Broker z LAN, SIM LTE i eSIM

Konwerter HD67C03-2-G43-E-B2 – RS232 do MQTT Broker z LAN, SIM LTE i eSIM w obudowie typu B.

HD67C03-2-G43-E-B2 to przemysłowy konwerter komunikacyjny klasy MQTT Broker, zaprojektowany do integracji urządzeń pracujących w standardzie RS232 z systemami IoT, IIoT, chmurą oraz serwerami MQTT. Wersja G43-E łączy w sobie pełną komunikację przewodową LAN z łącznością mobilną dzięki slotowi SIM LTE oraz wbudowanej platformie eSIM. Urządzenie pracuje w kompaktowej, przemysłowej obudowie typu B, wyposażonej w terminale śrubowe i montaż DIN Rail.

Model HD67C03-2-G43-E-B2 jest przeznaczony do instalacji, w których konieczna jest konwersja protokołów szeregowanych na MQTT Broker, jednocześnie z pełną niezawodnością i redundancją po stronie komunikacji sieciowej. Dzięki rozbudowanym funkcjom konfiguracyjnym, odporności środowiskowej oraz możliwości pracy w trybie MQTT Broker, urządzenie może publikować dane, subskrybować tematy, zarządzać klientami MQTT oraz mapować zmienne RS232 na strukturę JSON.

Zgodnie z dokumentacją techniczną model oferuje izolację między Ethernetem a zasilaniem, szeroki zakres napięcia pracy oraz pełną kompatybilność z oprogramowaniem konfiguracyjnym SW67C03 i narzędziem ADFweb Discovery Tool.

Integracja RS232 z MQTT Broker – nowoczesne podejście do transmisji przemysłowej

Konwerter HD67C03-2-G43-E-B2 to rozwiązanie stworzone do konwersji tradycyjnych urządzeń RS232 na systemy oparte na MQTT. Umożliwia odczyt, publikowanie i zapisywanie danych w strukturach kompatybilnych z systemami takimi jak HiveMQ, EMQX, Mosquitto, AWS IoT, Azure IoT Hub oraz dowolnymi platformami IoT z MQTT Broker.

• obsługa RS232 do 115200 bps,
• publikowanie danych RS232 jako wiadomości MQTT,
• subskrypcja tematów MQTT i przekazywanie ich na linię szeregową,
• mapowanie danych na JSON, Base64, Integer, Float i inne typy pól,
• kompatybilność z szeroką gamą urządzeń przemysłowych RS232.

Tryb MQTT Broker umożliwia przyjmowanie połączeń od wielu klientów, zarządzanie komunikacją oraz formowanie topiców publikacji i subskrypcji.

LAN + SIM LTE + eSIM – pełna redundancja komunikacji

Wersja G43-E oferuje trzy rodzaje łączności:

• LAN (RJ45) – komunikacja MQTT, konfiguracja i integracja z siecią przewodową,
• SIM LTE – dedykowany slot na kartę MicroSIM,
• eSIM – wbudowany moduł aktywowany przez platformę ADFweb.

Takie połączenie gwarantuje stabilność i ciągłość transmisji nawet w środowiskach rozproszonych, zdalnych oraz w lokalizacjach bez stałej infrastruktury Ethernet. Router automatycznie wykorzystuje interfejs mobilny, gdy sieć przewodowa jest niedostępna.

Zgodnie z dokumentacją urządzenie wykorzystuje antenę ze złączem SMA Female i obsługuje MicroSIM.

Konfiguracja przez oprogramowanie SW67C03 i webserver

Konfiguracja urządzenia odbywa się przy pomocy oprogramowania Compositor SW67C03 dostępnego dla systemu Windows oraz za pomocą interfejsu webserver. Oprogramowanie umożliwia:

• definiowanie parametrów RS232,
• definiowanie struktury MQTT (topics, payload templates),
• zarządzanie klientami MQTT,
• aktualizację firmware,
• tworzenie mapowania zmiennych,
• konfigurację filtrów oraz polityk dostępu.

Oprogramowanie SW67C03 można pobrać tutaj: POBIERZ

Dodatkowo, dzięki ADFweb Discovery Tool można szybko wyszukać urządzenie w sieci i odczytać jego parametry IP.

Konstrukcja przemysłowa – obudowa typu B oraz DIN Rail

Model HD67C03-2-G43-E-B2 został zaprojektowany do pracy w trudnych warunkach przemysłowych. Cechy konstrukcyjne:

• temperatura pracy -40°C…+85°C,
• wymiary 70 × 60 × 95 mm,
• montaż DIN Rail,
• zasilanie 8…24 V AC / 12…35 V DC,
• terminal block 2/3-pin 5 mm,
• waga ok. 200 g.

Wersja G43-E zapewnia pełną izolację między zasilaniem a Ethernetem zgodnie z charakterystyką modelu opisaną w dokumentacji.

Typowe zastosowania

• Integracja urządzeń RS232 z platformami IoT/IIoT,
• Systemy telemetryczne i automatyki,
• Monitoring oraz zdalna diagnostyka maszyn,
• Zbieranie danych z loggerów, sterowników i sensorów,
• Integracja z systemami SCADA/BMS przez MQTT Broker,
• Aplikacje mobilne i rozproszone dzięki komunikacji LTE/eSIM.

Specyfikacja techniczna

• Porty: 1× RS232; 1× Ethernet; SIM Card; eSIM
• Protokół RS232: do 115200 bps
• Protokół Ethernet/LTE: MQTT Broker
• Złącza: RS232 (3-pin terminal block), Ethernet (RJ45), LTE (SIM/eSIM)
• Przepływność MQTT: 10/100 Base-T Autosensing
• Zasilanie: 8…24 V AC / 12…35 V DC
• Temperatura pracy: -40°C…+85°C
• Wymiary: 70 × 60 × 95 mm
• Waga: ok. 200 g
• Oprogramowanie: SW67C03
• Kod zamówieniowy: HD67C03-2-G43-E-B2

Jeśli potrzebujesz pomocy w doborze odpowiedniego konwertera RS232/MQTT Broker lub chcesz zweryfikować kompatybilność z Twoim systemem, nasi eksperci są do Twojej dyspozycji.
