Przemysłowy konwerter BACnet IP na MQTT z LTE i eSIM

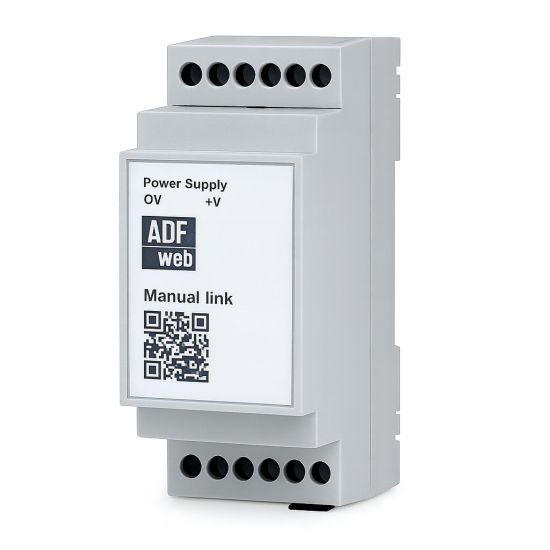

HD67C08-IP-G43-E-B2 to zaawansowany przemysłowy konwerter łączący funkcję BACnet IP Master z wbudowanym MQTT Broker, idealny do integracji systemów automatyki budynkowej, HVAC oraz rozwiązań IoT. Wersja G43-E oferuje pełną komunikację LTE z obsługą zarówno karty SIM, jak i wbudowanej eSIM, zapewniając maksymalną niezawodność transmisji danych w lokalizacjach o ograniczonej dostępności sieci przewodowych.

Urządzenie obsługuje transmisję 10/100 Base-T Autosensing dla protokołów BACnet i MQTT, oferuje izolację galwaniczną między Ethernetem a sekcją zasilania oraz szeroki zakres zasilania 8…24V AC / 12…35V DC. Kompaktowa obudowa typu B2 Modulbox umożliwia szybki montaż na szynie DIN 35 mm, co czyni konwerter doskonałym wyborem do instalacji przemysłowych.

Zgodnie ze specyfikacją techniczną urządzenie pracuje w ekstremalnym zakresie temperatur od -40°C do +85°C, a wymiary 70 × 60 × 95 mm pozwalają na montaż w nawet bardzo niewielkich szafach sterowniczych.

Najważniejsze cechy

Dwukierunkowa komunikacja BACnet IP Master - MQTT Broker.
Łączność LTE + eSIM + SIM — stabilna praca nawet w odległych lokalizacjach.
Obsługa 10/100 Mbps dla BACnet i MQTT.
Mapowanie obiektów BACnet na MQTT z możliwością tworzenia szablonów payloadów.
Lista dozwolonych klientów MQTT oraz definicja subskrybowanych/publikowanych topiców.
Izolacja galwaniczna Ethernet–zasilanie.
Trwała obudowa przemysłowa, montaż DIN, kompaktowe wymiary.

Do konfiguracji konwertera wymagane jest dedykowane oprogramowanie SW67C08, umożliwiające ustawienie parametrów BACnet, MQTT, mapowania topiców, a także aktualizację firmware.

Specyfikacja techniczna

Protokoły: BACnet IP Master, MQTT Broker
Porty: 1× Ethernet RJ45; slot SIM; wbudowana eSIM
Szybkości transmisji: 10/100 Base-T Autosensing (BACnet/MQTT)
Zasilanie: 8…24V AC lub 12…35V DC
Złącze zasilania: 2-pinowe złącze śrubowe 5 mm
Temperatura pracy: -40°C do +85°C
Wymiary: 70 × 60 × 95 mm (D × W × H)
Waga: ok. 200 g
Montaż: szyna DIN
Oprogramowanie: SW67C08
Kod zamówieniowy: HD67C08-IP-G43-E-B2

Konwerter sprawdza się wszędzie tam, gdzie konieczna jest integracja tradycyjnych systemów BACnet z platformami IoT opartymi o MQTT – szczególnie w rozproszonych, trudno dostępnych lub krytycznych środowiskach automatyki.

Potrzebujesz pomocy technicznej lub wsparcia w doborze? Skontaktuj się z Consteel Electronics.

Główne parametry techniczne
Ethernet	1x 10/100BaseT(X)
Wsparcie protokołów	BACnet IP, MQTT
Cechy przemysłowe
Temperatura pracy	-40°C do 85°C
Napięcie wejściowe	8~24VAC, 12~35VDC
Gwarancja producenta	24 miesiące
Montaż	szyna DIN
