IN712MEB0200000 – brama M-Bus do BACnet/IP i Modbus TCP, 20 liczników, 3000 sygnałów
- Dostępność: 5-7 dni
- Producent: Intesis
- Model: IN712MEB0200000
Inne produkty z tej samej serii
Pełny pakiet projektowy: Instrukcja, deklaracja CE, CAD, PDF, certyfikaty i raporty testowe
Jeśli przygotowujesz dokumentację techniczną lub projekt instalacji, możesz otrzymać komplet materiałów projektowych dla tego modelu. To szybki sposób, aby zebrać wymagane dokumenty do audytu, odbioru lub dokumentacji projektu.
- Instrukcja obsługi urządzenia (user manual)
- Deklaracja zgodności CE (EU Declaration of Conformity)
- Rysunki mechaniczne – CAD (STEP/DWG) lub PDF wysokiej jakości
- Dodatkowe certyfikaty (jeśli dostępne dla modelu)
- Raporty testowe (jeśli dostępne dla modelu)
IN712MEB0200000 – przemysłowa brama M-Bus do BACnet/IP i Modbus TCP, do 20 liczników, 3000 sygnałów, DIN rail, zasilanie 24 VDC, certyfikacja BTL.

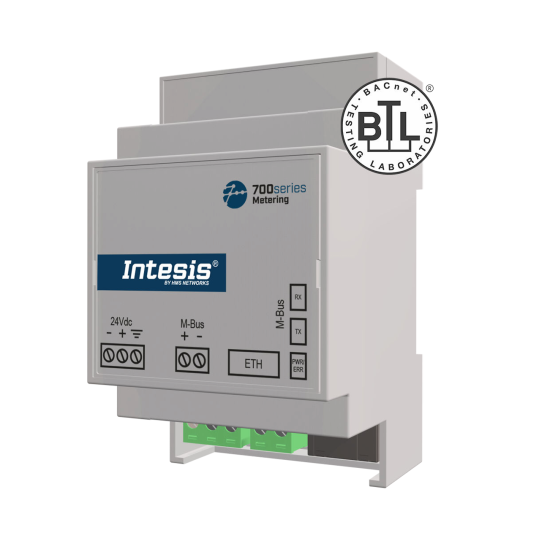

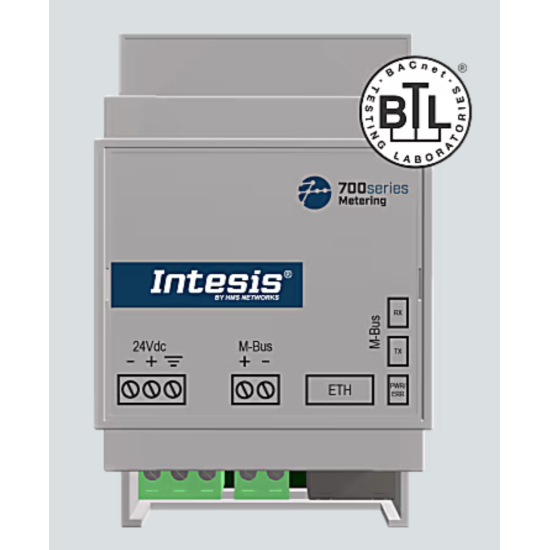

IN712MEB0200000 to przemysłowa brama komunikacyjna Intesis 700series Metering Gateway, zaprojektowana do integracji liczników M-Bus z systemami BACnet/IP lub Modbus TCP. Urządzenie obsługuje do 20 liczników i do 3000 aktywnych sygnałów, dzięki czemu jest odpowiednie dla średnich i dużych instalacji automatyki budynkowej i przemysłowej. Wbudowany konwerter poziomów M-Bus eliminuje konieczność stosowania dodatkowego sprzętu, co zmniejsza koszty oraz ułatwia wdrożenie. Gateway działa jako serwer po stronie IP oraz jako master na magistrali M-Bus, umożliwiając pełną kontrolę i monitorowanie liczników energii, wody czy gazu z poziomu BMS lub SCADA. Dzięki temu integracja meteringu w systemach zarządzania budynkiem jest znacznie prostsza i bardziej niezawodna.
Urządzenie wyposażono w szereg funkcji diagnostycznych, które pozwalają szybko wykryć błędy w komunikacji na poziomie pojedynczego licznika lub całej magistrali. Konfigurowalne interwały odpytywania, sięgające nawet 48 godzin, umożliwiają optymalizację zużycia energii i wydłużenie żywotności baterii w licznikach pracujących w trybie oszczędnym. Funkcja auto-discovery pozwala automatycznie wyszukać liczniki M-Bus oraz ich dostępne rejestry, co skraca czas konfiguracji. Dodatkowo możliwe jest importowanie i eksportowanie gotowych szablonów w Intesis MAPS, co znacznie upraszcza klonowanie projektów w wielu lokalizacjach. Zaawansowane ustawienia timeout zwiększają stabilność komunikacji nawet w przypadku liczników nietypowych lub producentów o specyficznych implementacjach.

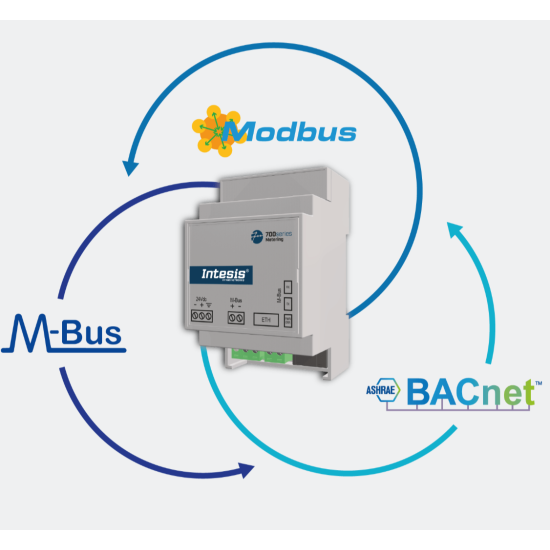

Gateway IN712MEB0200000 oferuje elastyczność w konfiguracji protokołu po stronie IP – użytkownik może wybrać BACnet/IP lub Modbus TCP i zmienić ustawienia w trybie tzw. late configuration. W praktyce oznacza to, że jeden model może być używany w różnych projektach, co zmniejsza koszty magazynowania i upraszcza procesy zakupowe. Obsługa do 5 jednoczesnych połączeń TCP pozwala na stabilną integrację z wieloma systemami nadrzędnymi. Certyfikacja BTL gwarantuje pełną interoperacyjność w środowiskach BACnet, a certyfikaty CE i CB potwierdzają zgodność z wymaganiami bezpieczeństwa i niezawodności. Dzięki kompaktowej obudowie i montażowi na szynie DIN, urządzenie można łatwo zainstalować w rozdzielniach i szafach sterowniczych.
Najważniejsze cechy- Obsługa do 20 liczników M-Bus i do 3000 sygnałów
- Dwukierunkowa integracja z BACnet/IP lub Modbus TCP
- Wbudowany konwerter M-Bus – brak konieczności dodatkowego sprzętu
- Automatyczne skanowanie liczników i import rejestrów
- Interwały odpytywania do 48 godzin – oszczędność energii w licznikach
- Zaawansowane ustawienia timeout – stabilna komunikacja nawet z nietypowymi licznikami
- Możliwość late configuration – zmiana protokołu w dowolnym momencie
- Obsługa 5 połączeń TCP równocześnie
- Łatwa konfiguracja i monitoring w Intesis MAPS
Specyfikacja techniczna
Porty komunikacyjne- Ethernet: 1 × RJ45 10/100 Mbps (BACnet/IP lub Modbus TCP)
- Port M-Bus: 1 × terminal 2-pinowy, obsługa do 50 obciążeń (75 mA, 36 VDC)
- Port PC: Ethernet (ETH) do konfiguracji przez Intesis MAPS
Zasilanie- Napięcie: 24 VDC ±10%
- Pobór mocy: 11 W
- Złącze: 3-pinowy terminal śrubowy
- Izolacja portów komunikacyjnych: 1000 VDC
Wskaźniki LED i przyciski- LED-y: Power/Error (zielony/czerwony), M-Bus Tx, M-Bus Rx, Ethernet Link/Activity
- Przycisk: Reset fabryczny, wysyłanie I-Am (dla BACnet)
Obudowa i montaż- Materiał: Tworzywo PC (UL94 V-0), kolor jasnoszary RAL 7035
- Wymiary: 93 × 53 × 58 mm
- Waga: 101 g
- Montaż: DIN EN60715 TH35 lub ścienny
- Stopień ochrony: IP20
Warunki środowiskowe- Temperatura pracy: -10…+60 °C
- Temperatura przechowywania: -30…+60 °C
- Wilgotność: 5–95% (bez kondensacji)
Gwarancja i certyfikaty- Gwarancja: 36 miesięcy
- Certyfikaty: CE, CB, BTL, zgodność z RoHS i WEEE
- Kraj produkcji: Hiszpania
- HS Code: 8517620000

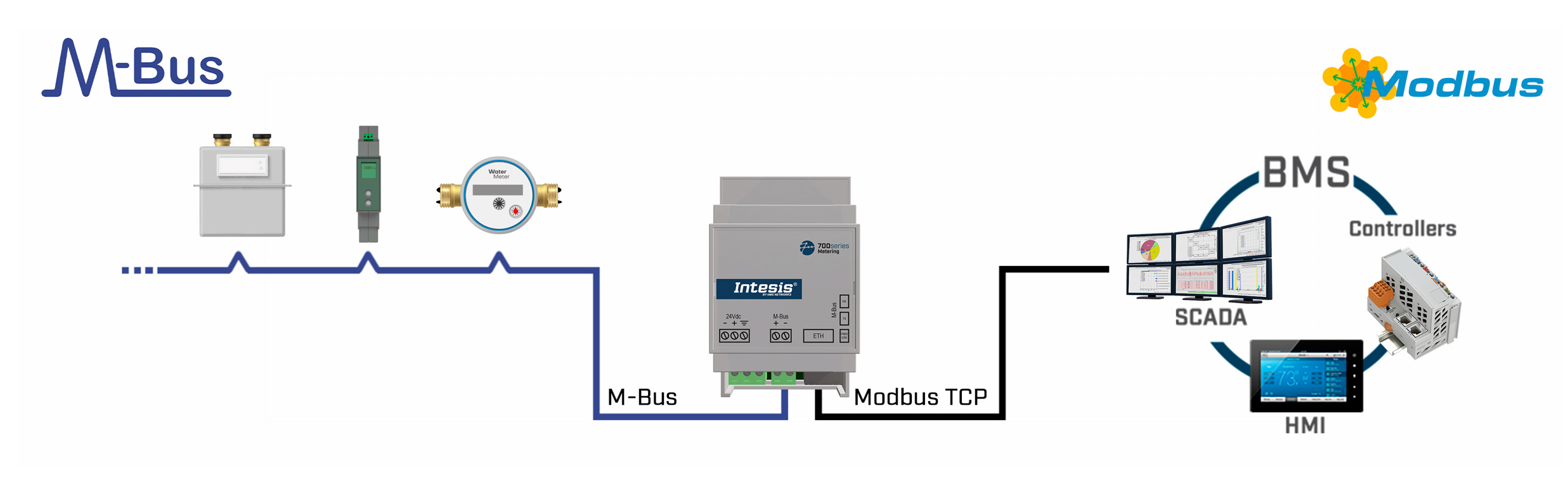

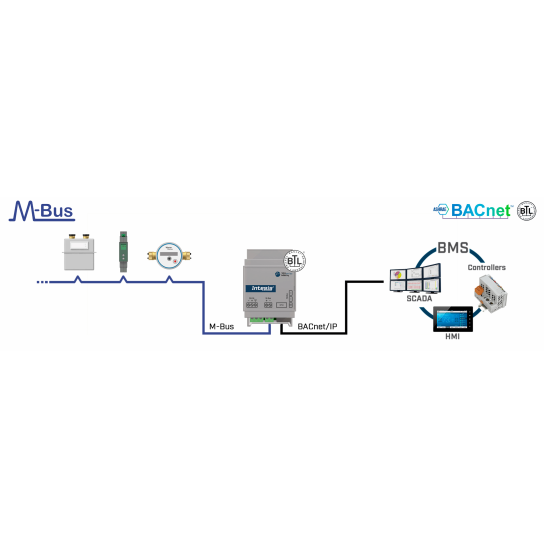

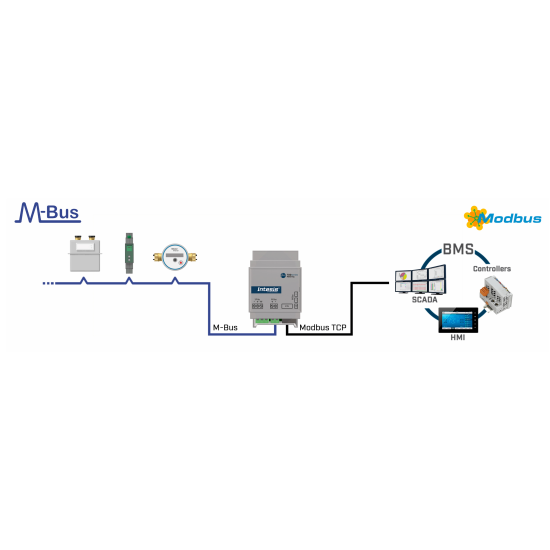

Przykład integracji
