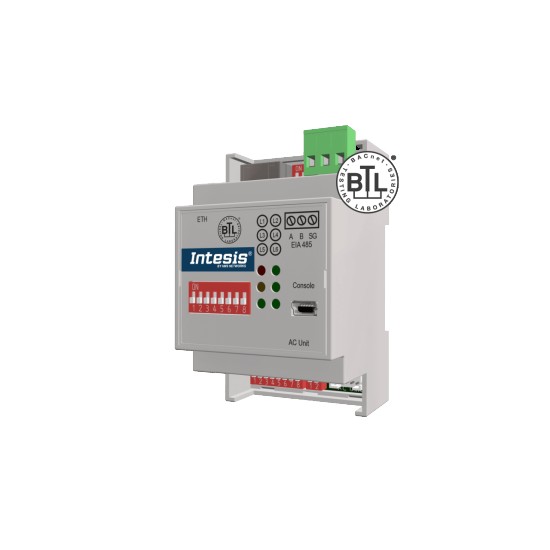

INBACMIT001I000 – bramka Mitsubishi Electric do BACnet/IP i BACnet MS/TP

Bramka Mitsubishi Electric do BACnet/IP oraz BACnet MS/TP – 1 jednostka wewnętrzna.

Przemysłowa bramka INBACMIT001I000 marki Intesis (HMS Networks) została zaprojektowana do dwukierunkowej integracji systemów klimatyzacji Mitsubishi Electric z systemami automatyki budynkowej opartymi o BACnet/IP lub BACnet MS/TP. Urządzenie umożliwia bezpośrednią komunikację HVAC z systemami BMS, SCADA oraz sterownikami PLC, udostępniając dane klimatyzatora w postaci standardowych obiektów BACnet.

Bramka obsługuje zarówno BACnet/IP poprzez Ethernet, jak i BACnet MS/TP poprzez RS-485 (EIA-485), co zapewnia elastyczność projektową i łatwe dopasowanie do istniejącej infrastruktury sieciowej. Dane oraz funkcje jednostki klimatyzacyjnej mapowane są jako stałe obiekty BACnet, gwarantujące przewidywalną strukturę punktów i prostą integrację z nadrzędnymi systemami zarządzania budynkiem.

Model INBACMIT001I000 umożliwia pełne sterowanie i monitoring jednej jednostki wewnętrznej, obejmujące stany pracy, sygnalizację błędów oraz zmienne wewnętrzne. Wbudowany licznik godzin pracy wspiera planowanie przeglądów serwisowych i utrzymanie prewencyjne instalacji HVAC.

W celu ograniczenia zużycia energii bramka wyposażona jest w funkcję obecności (occupancy), pozwalającą na dostosowanie pracy klimatyzacji do faktycznego użytkowania pomieszczeń. Rozwiązanie to realnie obniża koszty eksploatacyjne, szczególnie w biurach, hotelach, obiektach handlowych oraz budynkach użyteczności publicznej.

Klimatyzator może być sterowany równolegle zarówno z poziomu BACnet/IP lub BACnet MS/TP, jak i przy użyciu oryginalnego pilota producenta. Zapewnia to pełną integrację systemową bez ograniczania lokalnej obsługi użytkownika końcowego.

Konfiguracja urządzenia realizowana jest za pomocą przełączników DIP, natomiast ustawienia sieci IP oraz informacje diagnostyczne dostępne są przez wbudowany interfejs webowy. Bramka nie wymaga zewnętrznego zasilania – zasilana jest bezpośrednio z jednostki klimatyzacyjnej, co upraszcza instalację i redukuje ilość okablowania. Montaż możliwy jest na szynie DIN lub na ścianie, dzięki czemu urządzenie idealnie nadaje się do szaf sterowniczych i rozdzielnic automatyki.

Cechy produktu:

• Obsługa BACnet/IP oraz BACnet MS/TP
• Dwukierunkowa komunikacja z systemami Mitsubishi Electric
• Sterowanie i monitoring 1 jednostki wewnętrznej
• Stałe obiekty BACnet – jednoznaczna struktura danych
• Funkcja obecności (occupancy) – oszczędność energii HVAC
• Licznik godzin pracy oraz sygnalizacja błędów
• Równoległe sterowanie z pilota producenta i systemu BACnet
• Brak zewnętrznego zasilacza – zasilanie z jednostki AC
• Konfiguracja przez DIP oraz interfejs webowy

Specyfikacja techniczna:

Interfejsy komunikacyjne:

• BACnet/IP: Ethernet
• BACnet MS/TP: RS-485 / EIA-485
• Port HVAC: dedykowany port Mitsubishi Electric
• Port konsoli: USB
• Diody LED: status bramki i komunikacji
• Przełączniki: DIP i obrotowe (konfiguracja RS-485 i bramki)

Zasilanie:

• Napięcie wejściowe: 12 V DC
• Pobór mocy: 0,72 W
• Zasilanie bezpośrednio z jednostki klimatyzacyjnej

Parametry mechaniczne:

• Wymiary: 53 × 58 × 93 mm
• Masa: 97 g
• Obudowa: tworzywo
• Montaż: szyna DIN (uchwyt w komplecie) lub montaż ścienny

Warunki środowiskowe:

• Temperatura pracy: 0°C do +40°C
• Temperatura składowania: 0°C do +40°C

Certyfikaty i gwarancja:

• CE, UL, CB, BTL
• Gwarancja: 3 lata

Bramka INBACMIT001I000 stanowi niezawodne rozwiązanie do integracji systemów klimatyzacji Mitsubishi Electric z automatyką BACnet, zapewniając stabilną komunikację, standaryzację danych oraz energooszczędną eksploatację w nowoczesnych systemach BMS.
