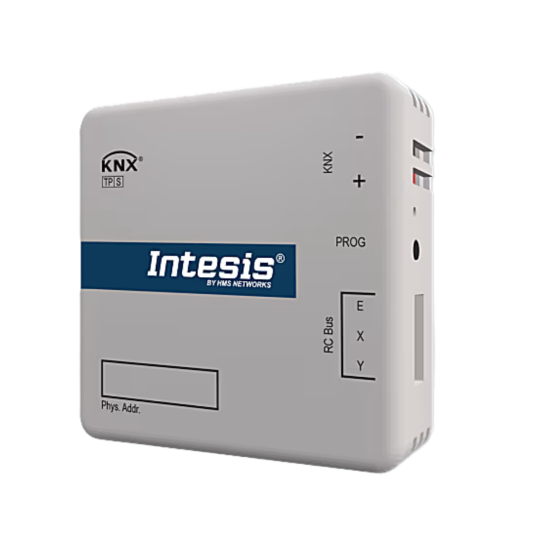

INKNXMID001I000 – interfejs KNX TP-1 (EIB) do klimatyzatorów Midea VRF, pełna integracja, zasilanie z magistrali KNX, montaż wewnątrz jednostki

INKNXMID001I000 – interfejs KNX TP-1 (EIB) do Midea Commercial & VRF, 1 jednostka wewnętrzna, zasilanie z magistrali KNX 29 V DC, programowanie w ETS, montaż wewnątrz jednostki, wymiary 71 × 71 × 27 mm.

INKNXMID001I000 to profesjonalny interfejs KNX ↔ Midea zapewniający pełną, dwukierunkową komunikację pomiędzy instalacją KNX TP-1 a systemami klimatyzacji Midea Commercial & VRF. Urządzenie podłącza się bezpośrednio do jednostki wewnętrznej i umożliwia pełne sterowanie oraz monitoring parametrów pracy z poziomu systemu KNX. Rozwiązanie jest w pełni interoperacyjne i konfigurowane narzędziem ETS, co ułatwia wdrożenie oraz utrzymanie. Dzięki kompaktowym wymiarom interfejs można zainstalować wewnątrz obudowy jednostki, minimalizując widoczność elementów automatyki. Produkt dedykowany jest do integracji 1 jednostki wewnętrznej na interfejs.

Po stronie klimatyzatora komunikacja realizowana jest przez magistralę XYE jednostki wewnętrznej (złącze 3-przewodowe), a po stronie systemu automatyki przez typowe złącze KNX TP-1 (czerwony/szary). Interfejs jest zasilany bezpośrednio z magistrali KNX (29 V DC), co eliminuje potrzebę dodatkowego zasilacza i upraszcza instalację. Urządzenie udostępnia zestaw obiektów komunikacyjnych umożliwiających sterowanie On/Off, trybem pracy (Auto/Cool/Heat/Fan/Dry), prędkością wentylatora, nastawą temperatury, pozycją żaluzji oraz blokadą pilota przewodowego. Dostępny jest odczyt stanów i błędów (kod/tekst), licznik godzin pracy do obsługi prewencyjnej oraz możliwość wykorzystania temperatury z czujnika termostatu KNX do regulacji zestawu temperatur. Równoległe sterowanie z pilota przewodowego producenta i z KNX jest wspierane, co ułatwia działanie w trybie mieszanym.

Instalacja jest szybka i bezinwazyjna – zalecany jest montaż w obudowie jednostki; przy montażu poza obudową należy zapewnić osłonę (ESD) zgodnie z dobrymi praktykami serwisowymi. Interfejs działa jako kontroler centralny na magistrali XYE; w przypadku potrzeby równoległej pracy z innym kontrolerem centralnym producent przewiduje zastosowanie dedykowanego zestawu rozszerzeń XYE (opcjonalnie). Konfiguracja w ETS obejmuje m.in. definiowanie liczby jednostek w projekcie, prezentację obiektów komunikacyjnych i ustawień blokady pilota, a także inicjalny stan blokady po restarcie. Programowanie i diagnostyka lokalna są możliwe dzięki przyciskowi programowania oraz diodzie LED magistrali KNX. Kompletny zestaw obiektów KNX (m.in. DPT_Switch, DPT_HVACMode, DPT_Value_Temp, DPT_String) ułatwia współpracę z popularnymi termostatami KNX.

Obudowa wykonana jest z tworzywa ABS UL 94 V-0, a konstrukcja i parametry środowiskowe pozwalają na niezawodną pracę w typowych warunkach wewnętrznych. Zakres temperatur pracy pokrywa typowe aplikacje HVAC, a rozszerzony zakres składowania upraszcza logistykę i serwis. Urządzenie nie zawiera baterii i objęte jest 3-letnią gwarancją. W zestawie dokumentacja instalacyjna, a konfiguracja ETS jest dostępna do pobrania z portalu wsparcia producenta. Interfejs spełnia wymagania CE oraz RoHS, a klasyfikacje ETIM/WEEE ułatwiają ewidencję i dobór w projektach.

Najważniejsze cechy

• Pełna, dwukierunkowa integracja KNX TP-1 ↔ Midea Commercial & VRF (1 jednostka/interfejs).
• Bezpośrednie podłączenie: KNX (TP-1) i magistrala XYE jednostki wewnętrznej.
• Zasilanie z KNX 29 V DC – brak zasilacza zewnętrznego.
• Komplet obiektów KNX: On/Off, Mode, Fan Speed, Setpoint, Vanes, Remote Lock, Error (kod/tekst).
• Integracja z termostatami KNX (DPT) i licznik godzin pracy do obsługi prewencyjnej.
• Kompaktowe wymiary 71 × 71 × 27 mm – montaż wewnątrz jednostki.
• Programowanie w ETS, dioda i przycisk programowania do diagnostyki lokalnej.
• 3 lata gwarancji, zgodność CE i RoHS.

Specyfikacja techniczna

Identyfikacja i zgodność

• Produkt: INKNXMID001I000 (legacy: MD-AC-KNX-1B)
• Przeznaczenie: Midea Commercial & VRF → KNX (1 jednostka)
• Konfiguracja: ETS (baza i manual dostępne na stronie wsparcia)
• Gwarancja: 3 lata
• Certyfikaty/zgodność: CE (EMC 2004/108/EC, LVD 2006/95/EC), EN 61000-6-2, EN 61000-6-3, EN 60950-1, EN 50491-3, RoHS
• ETIM: EC001604; WEEE: IT & telekom
• ECCN: EAR99; Dual-Use: Nie; HS Code: 8517620000
• Kraj pochodzenia: Hiszpania

Porty i interfejsy

• KNX TP-1: złącze standardowe (czerwony/szary), dioda LED i przycisk programowania
• Port HVAC (AC): złącze XYE jednostki wewnętrznej (połączenie 3-przewodowe)
• Wskaźniki: LED KNX (programowanie/bus)
• Złącza/We-Wy: KNX, HVAC (XYE)
• Bateria: brak

Zasilanie

• Napięcie wejściowe: 29 V DC (z magistrali KNX), złącze 2-biegunowe
• Pobór z KNX: 7 mA (wg User Manual)
• Pobór mocy: 5,8 W (wg karty produktu)

Obudowa i montaż

• Materiał: ABS UL 94 V-0; kolor biały RAL 9010
• Wymiary netto: 71 × 71 × 27 mm
• Masa netto: 42 g (wg User Manual) / 70 g (wg karty produktu)
• Wymiary w opakowaniu: 122 × 67 × 93 mm; masa w opakowaniu: 127 g
• Montaż: preferencyjnie wewnątrz obudowy jednostki (w przypadku montażu poza obudową – osłona i ochrona ESD)

Warunki pracy i izolacja

• Temperatura pracy: 0 … +60 °C; przechowywanie: −40 … +85 °C
• Wilgotność: do 95 % (bez kondensacji)
• Izolacja elektryczna: 4000 V pomiędzy KNX a obwodem AC

Uwagi instalacyjne (XYE)

• Jeśli gateway nie znajduje się na końcu magistrali XYE – dezaktywuj terminację 120 Ω (zworka/Jumper 1)
• Na magistrali XYE wspierany jest tylko jeden kontroler centralny; do pracy równoległej z innym kontrolerem wymagany jest zestaw XYE Extension Kit (opcjonalny)

Gwarancja i certyfikaty

• Gwarancja: 3 lata
• Certyfikaty i normy: CE (EMC/LVD), EN 61000-6-2, EN 61000-6-3, EN 60950-1, EN 50491-3, RoHS
• Klasyfikacje: ETIM EC001604; WEEE – IT i telekom

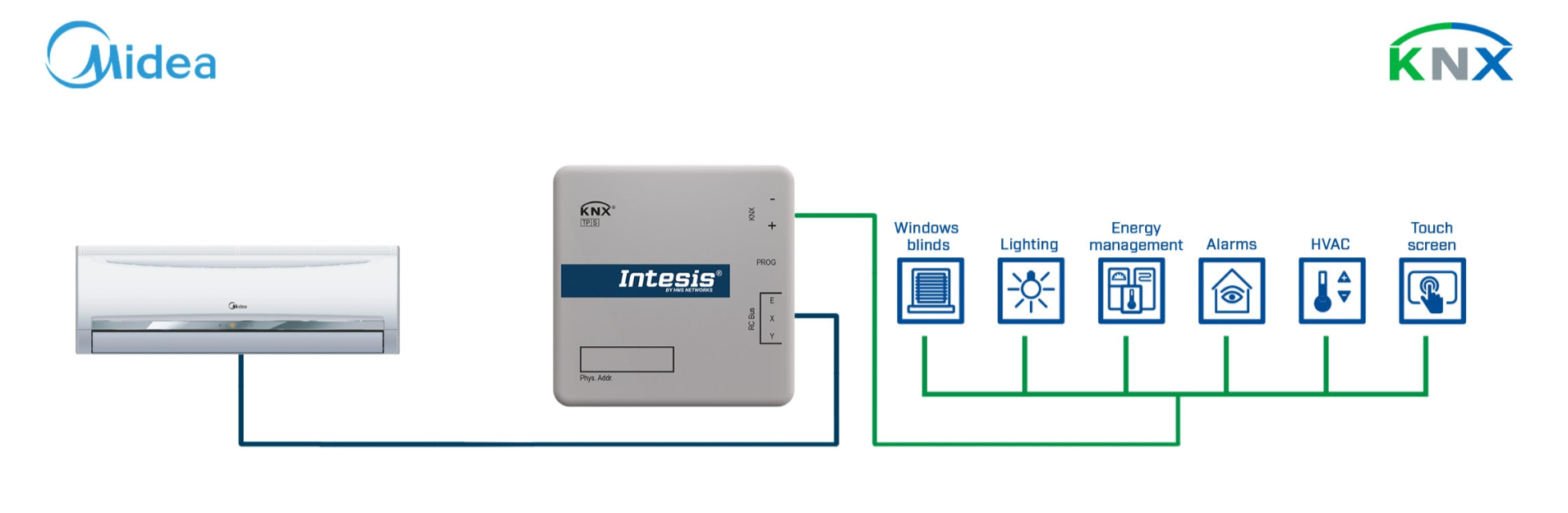

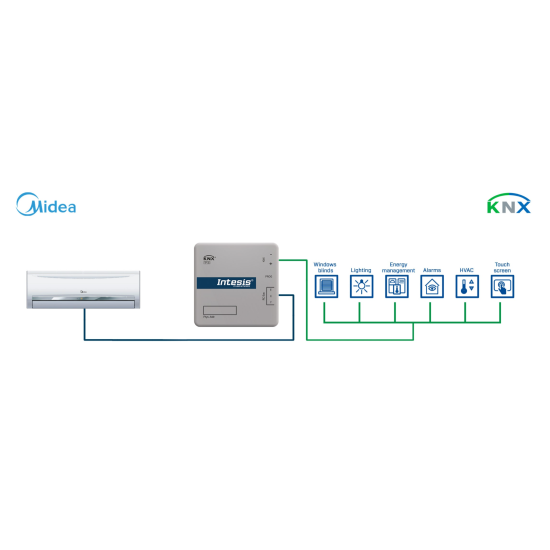

Przykład integracji
