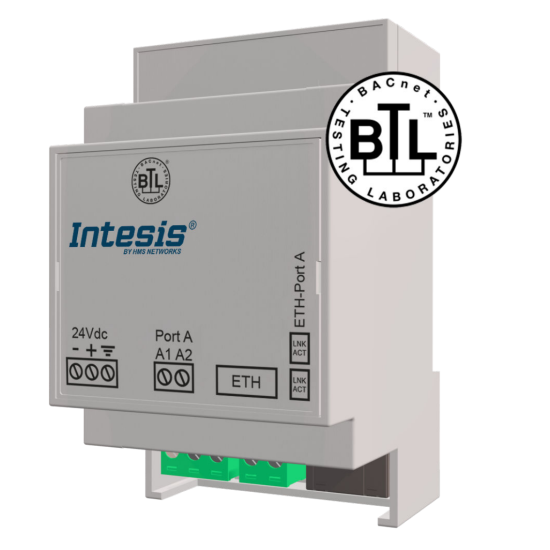

INBACMEB0200100 – brama M-Bus do BACnet/IP (Server), do 20 liczników, 500 obiektów BACnet, 500 sygnałów, skanowanie liczników, 24 VDC, DIN rail

INBACMEB0200100 – przemysłowa brama M-Bus do BACnet/IP (Server), do 20 liczników, 500 obiektów BACnet, 24 VDC, montaż DIN.

INBACMEB0200100 to przemysłowa brama komunikacyjna z serii Intesis BACnet Server – M-Bus, przeznaczona do integracji sieci M-Bus z systemami automatyki BACnet/IP. Urządzenie pracuje jako serwer BACnet i umożliwia dwukierunkową wymianę danych między licznikami M-Bus a sterownikami BMS lub SCADA. Gateway obsługuje do 20 liczników M-Bus oraz do 500 sygnałów M-Bus, które można zmapować na 500 obiektów BACnet w ramach jednego urządzenia. Dodatkowo obsługuje do 1000 subskrypcji COV, co pozwala na efektywne monitorowanie zmian wartości bez ciągłego odpytywania magistrali.

Brama INBACMEB0200100 posiada wbudowany konwerter poziomów M-Bus, dzięki czemu nie wymaga dodatkowego sprzętu do zasilania magistrali. Urządzenie zasila linię M-Bus bezpośrednio napięciem 36 VDC i zapewnia stabilną komunikację z licznikami energii, wody czy ciepła różnych producentów. Obsługiwane są zarówno adresy primary, jak i secondary, a prędkość transmisji można ustawić w zakresie 300 – 9600 bps (typowo 2400 bps). Dzięki temu gateway łatwo dopasować do różnych typów instalacji meteringowych.

Konfiguracja urządzenia odbywa się w środowisku Intesis MAPS, które umożliwia automatyczne skanowanie magistrali M-Bus, wykrywanie liczników oraz import i eksport szablonów urządzeń. Dzięki temu proces uruchamiania jest szybki i niezawodny. Użytkownik może zdefiniować timeouty dla poszczególnych liczników, ustawić tryb odpytywania ciągły lub manualny i korzystać z punktów sterujących BACnet do wykonywania odczytów na żądanie. System udostępnia także sygnały diagnostyczne informujące o statusie magistrali i błędach komunikacji.

Urządzenie wyposażono w port Ethernet 10/100 Mbps z obsługą BACnet/IP (UDP port 47808, domyślnie DHCP aktywne 30 s po uruchomieniu, następnie adres 192.168.100.246). Gateway pełni rolę serwera BACnet w strukturze sieci BMS i jest zgodny z profilami BACnet Building Controller. Dzięki kompaktowej obudowie PC UL94 V-0 oraz montażowi na szynie DIN EN60715 TH35 lub ściennemu, INBACMEB0200100 łatwo zainstalować w szafach sterowniczych. Pobór mocy wynosi 5,2 W przy napięciu 24 VDC ±10%.

Najważniejsze cechy

• Dwukierunkowa komunikacja M-Bus ↔ BACnet/IP (Server)
• Obsługa do 20 liczników M-Bus i 500 obiektów BACnet
• 1000 subskrypcji COV – wydajna aktualizacja zmiennych
• Wbudowany konwerter M-Bus (36 VDC) – bez dodatkowego sprzętu
• Automatyczne skanowanie liczników i tworzenie szablonów w Intesis MAPS
• Regulowany baud rate 300 – 9600 bps (typowo 2400 bps)
• Tryb ciągły lub manualny odczytu – sterowanie z poziomu BACnet
• Sygnalizacja statusu magistrali i błędów komunikacji
• Port Ethernet 10/100 Mbps (BACnet/IP, DHCP lub statyczny)
• Montaż DIN, zasilanie 24 VDC, pobór 5,2 W

Specyfikacja techniczna

Porty komunikacyjne

• M-Bus: 1 × terminal 2-pin (A1 +, A2 –), zasilanie 36 VDC, obsługa do 20 liczników
• Ethernet: 1 × RJ45 10/100 Mbps (BACnet/IP Server)

Zasilanie

• 24 VDC ±10%, pobór mocy 5,2 W (max 220 mA)
• Wymagany zasilacz SELV/LPS (NEC Class 2)

Obudowa i montaż

• Materiał: PC (UL94 V-0), kolor RAL 7035
• Wymiary: 93 × 53 × 58 mm
• Stopień ochrony: IP20
• Montaż: DIN EN60715 TH35 lub ścienny

Warunki środowiskowe

• Temperatura pracy: 0…+60 °C
• Wilgotność: 5 – 95 % bez kondensacji

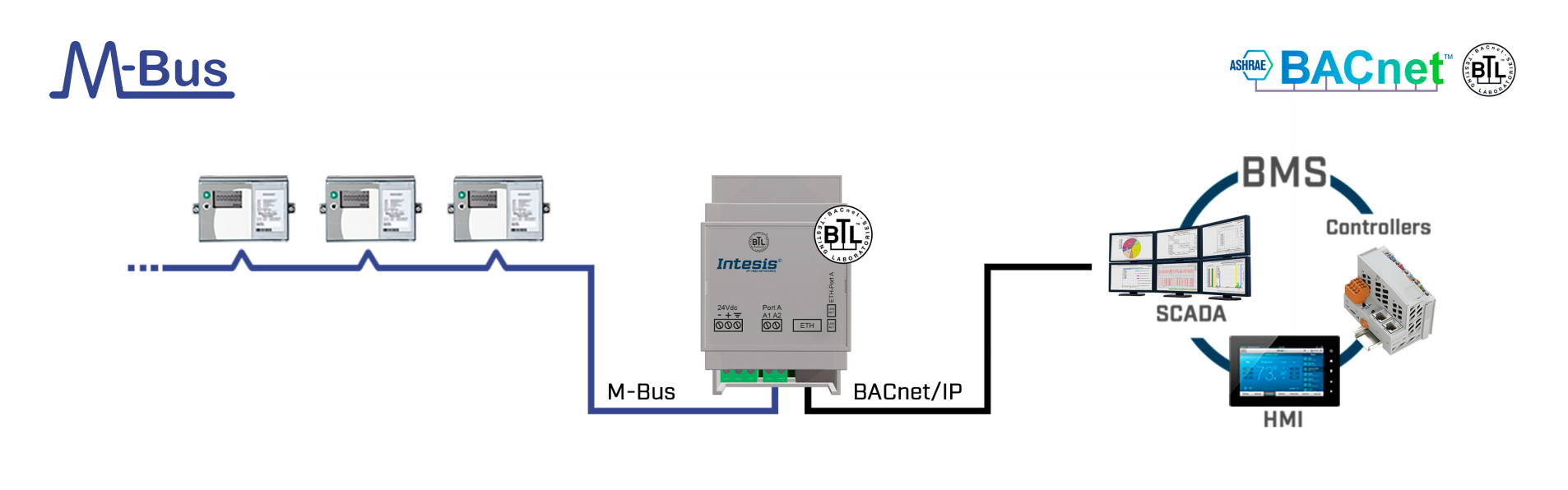

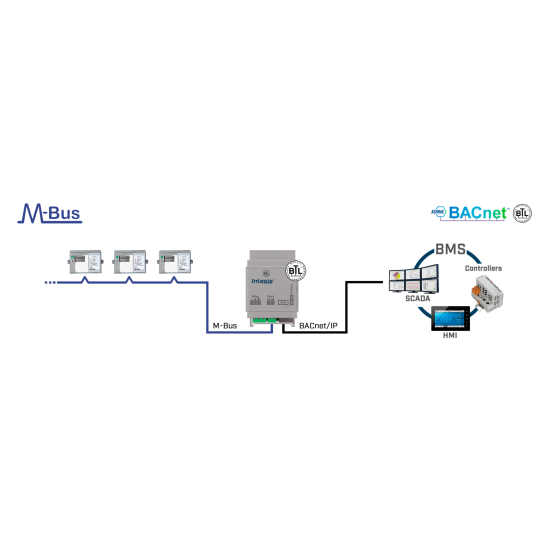

Przykład integracji
