MR005FA wyświetlacz M-Bus z klawiaturą i LCD 2×16 do 3 liczników RS232C

MR005FA – zdalny wyświetlacz M-Bus do 3 liczników z klawiaturą, LCD 2×16 i RS232C.

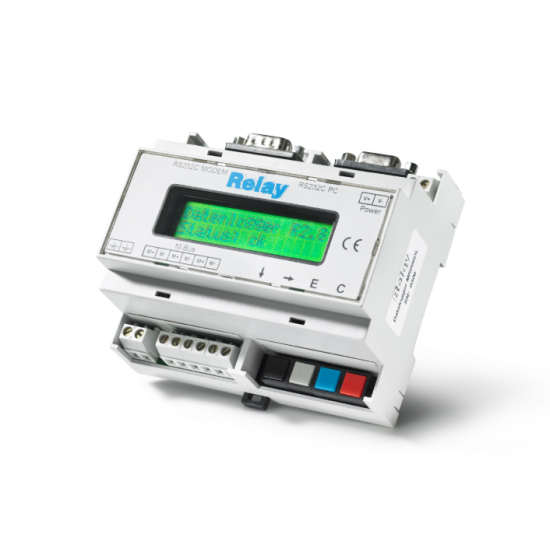

MR005FA to niezależny zdalny wyświetlacz (Display) M-Bus z wbudowaną klawiaturą oraz podświetlanym wyświetlaczem LCD 2×16, zaprojektowany do centralnego odczytu do 3 urządzeń M-Bus (3 unit loads). Urządzenie łączy wygodną obsługę lokalną z funkcją konwertera poziomów RS232C ↔ M-Bus, dzięki czemu sprawdza się w małych instalacjach pomiarowych, gdzie liczy się szybki podgląd danych na miejscu i prosta integracja z systemem nadrzędnym.

Centralny odczyt i obsługa lokalna (klawiatura + LCD)

MR005FA umożliwia wygodny odczyt bez komputera: wartości zużycia mogą być prezentowane lokalnie na wyświetlaczu po wybraniu urządzenia z listy. Podczas uruchomienia master może automatycznie wykryć kompatybilne liczniki M-Bus i zapisać je w pamięci, co ułatwia szybkie przejście przez odczyty oraz pracę serwisową w obiekcie.

RS232C do PC lub modemu (zdalny odczyt)

MR005FA oferuje interfejs RS232C do zdalnego odczytu i obsługi serwisowej przez komputer PC lub połączenie modemowe. Zastosowano dwa złącza DSUB (DB9) dla RS232C (PC / MODEM) z założeniem pracy jednego interfejsu w danym momencie, a transmisja uwzględnia tłumienie echa dla stabilnej komunikacji. W trybie nieaktywnym urządzenie może działać jako transparentny konwerter poziomów, udostępniając fizyczną warstwę M-Bus systemowi nadrzędnemu.

Ochrona magistrali i stabilna praca M-Bus

MR005FA został zaprojektowany z myślą o niezawodności w terenie: posiada zabezpieczenie zwarciowe oraz ochronę nadprądową magistrali M-Bus. Urządzenie pracuje z prędkościami transmisji 300–9600 Bd i udostępnia typowe napięcie magistrali ok. 30,5 V (do ok. 32 V bez obciążenia). Dostępne są trzy pary zacisków M+/M-, a okablowanie jest niezależne od polaryzacji.

Montaż na szynie DIN i elastyczne zasilanie

MR005FA jest przeznaczony do montażu w szafach sterowniczych na szynie DIN EN50022 TS35. Zasilanie obejmuje szeroki zakres: 10..28 VDC lub 13..28 VAC, co ułatwia wykorzystanie istniejącego zasilacza w rozdzielnicy. Obudowa ma stopień ochrony IP20, a panel frontowy zapewnia 4 przyciski oraz czytelny, podświetlany wyświetlacz do szybkiego podglądu danych.

MR005FA to kompaktowy wyświetlacz M-Bus do 3 liczników, który łączy lokalny odczyt (klawiatura + LCD 2×16) z komunikacją RS232C do PC/modemu. To praktyczne rozwiązanie dla małych instalacji, w których potrzebujesz centralnego odczytu, ochrony magistrali oraz szybkiej obsługi serwisowej na miejscu.
