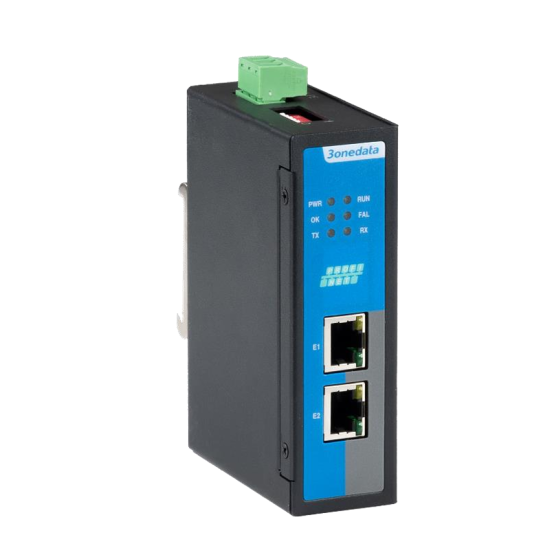

IGW3200-2T1D-TB-P (24VDC) – przemysłowa brama Modbus RTU do PROFINET

Gdy RS-485 musi „rozmawiać” z PROFINET

IGW3200-2T1D-TB-P (24VDC) to przemysłowa brama komunikacyjna zaprojektowana do jednego, bardzo konkretnego zadania: bezpiecznego i szybkiego włączenia urządzeń Modbus RTU (RS-485) do sieci PROFINET IO. Rozwiązanie to idealnie sprawdza się tam, gdzie warstwa obiektowa oparta jest o RS-485, a sterownik nadrzędny lub standard zakładowy wymaga PROFINET.

Zamiast wymieniać falowniki, liczniki, analizatory lub moduły pomiarowe, wykorzystujesz sprawdzone urządzenia i łączysz je z nowoczesną architekturą Ethernetową – szybko, przewidywalnie i bez ryzyka przestojów.

Cechy, które robią różnicę w praktyce

• Konwersja Modbus RTU -PROFINET IO poniżej 15 ms – odpowiednia także do dynamicznych aplikacji.
• Do 32 urządzeń Modbus RTU podłączonych do jednego portu RS-485.
• 2 porty Ethernet RJ45 z wbudowanym switchem – wygodna topologia liniowa.
• Brak programowania – graficzna konfiguracja i mapowanie danych.
• Potrójna izolacja galwaniczna – RS-485 - zasilanie - Ethernet.
• Przemysłowy zakres temperatur od -20°C do +70°C.

Te cechy sprawiają, że IGW3200-2T1D-TB-P jest często wybierany do projektów modernizacyjnych, retrofitów maszyn oraz rozbudowy istniejących instalacji.

PROFINET IO – pełna zgodność ze środowiskiem PLC

Po stronie Ethernetu brama pracuje jako PROFINET IO-Device zgodny ze specyfikacją PROFINET V2.3. Konfiguracja realizowana jest za pomocą pliku GSDML, który można bezpośrednio zaimportować do Siemens TIA Portal.

Urządzenie obsługuje do 1440 bajtów danych wejściowych i 1440 bajtów danych wyjściowych, wspiera komunikację IRT oraz umożliwia deterministyczną wymianę danych pomiędzy PLC a urządzeniami szeregowymi.

RS-485 bez kompromisów

Interfejs RS-485 realizowany jest przez złącze zaciskowe, co ułatwia montaż w szafie sterowniczej. Brama obsługuje standard Modbus RTU i może pracować zarówno jako master, jak i slave.

Wspierane są najczęściej wykorzystywane funkcje Modbus RTU (01H, 02H, 03H, 04H, 05H, 06H, 0FH, 10H), a dodatkowo możliwe jest definiowanie własnych, niestandardowych protokołów szeregowych, co bywa kluczowe przy integracji starszych lub nietypowych urządzeń.

Konfiguracja, która nie spowalnia projektu

Oprogramowanie 3onedata Configuration Studio pozwala na szybkie mapowanie danych pomiędzy Modbus RTU a PROFINET IO w sposób graficzny, bez pisania kodu. Dostępne są funkcje monitorowania ramek, rejestrowania komunikacji oraz importu i eksportu tabel punktów Modbus.

Dzięki temu uruchomienie jest szybsze, diagnostyka prostsza, a ewentualna rozbudowa instalacji nie wymaga przebudowy całej konfiguracji.

Przemysłowa konstrukcja i zasilanie

IGW3200-2T1D-TB-P (24VDC) posiada metalową obudowę IP20 i jest przeznaczony do montażu na szynie DIN 35 mm. Zasilanie realizowane jest napięciem 24 V DC, co idealnie wpisuje się w standardy szaf sterowniczych.

Zastosowanie potrójnej izolacji galwanicznej znacząco zwiększa odporność na zakłócenia EMC i podnosi bezpieczeństwo całego systemu automatyki.

Gdzie ten model sprawdzi się najlepiej?

• integracja falowników, liczników i analizatorów Modbus RTU z PLC PROFINET,
• modernizacja maszyn bez wymiany urządzeń RS-485,
• systemy energetyczne i pomiarowe w przemyśle,
• projekty OEM wymagające PROFINET IO jako standardu komunikacji.

Chcesz sprawdzić, czy IGW3200-2T1D-TB-P (24VDC) będzie odpowiedni do Twojej aplikacji PROFINET? Skontaktuj się z naszym ekspertem: https://consteel-electronics.com/contact-us
