Wbudowany przemysłowy serwer portów szeregowych w wersji do zabudowy, zasilanie 5VDC TTL. Do konfiguracji serwera wymagana jest płytka EVB.

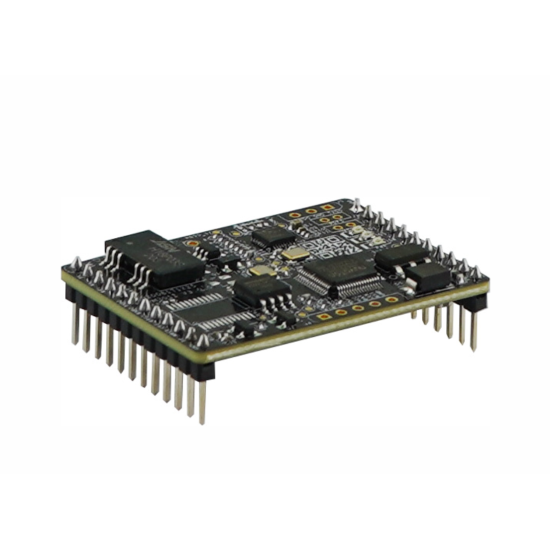

NPM301Z to wysokowydajny wbudowany przemysłowy serwer portów szeregowych na Ethernet, obsługuje 1 port RS-232, RS-422 lub RS-485 na 1 100M Ethernet.
Moduł jest wbudowany w transformator sieciowy i może tworzyć samodostosowujący się port Ethernet 10Base-T / 100Base-TX poprzez dodanie portu RJ45. Szybkość transmisji portu wynosi 300-115200bps. Obsługuje protokoły TCP, klienta TCP, TCP Auto, UDP i Real COM. Obsługuje maksymalnie 4 połączenia TCP i dostęp do nazw domen.Wszystkie ustawienia NPM301Z są osiągane poprzez port szeregowy lub sieć. Może być używany jako procesor komunikacyjny między urządzeniem szeregowym a komputerem PC lub używany do zdalnej komunikacji między wieloma urządzeniami szeregowymi. Może być szeroko stosowany w sterowaniu i zarządzaniu PLC, automatyzacji i sterowania budynkami, systemie automatyzacji opieki zdrowotnej, przyrządach pomiarowych i dynamicznym systemie monitorowania środowiska.Cechy:
- Obsługa 32-bitowego procesora ARM
- Zastosowano samodostosowujący się port Ethernet 10/100M
- Obsługa AUTO MDI / MDIX, podłączalnego kablem krosowym lub prostym
- Obsługa komunikacji bez blokowania linii o prędkości 300bps-115200bps
- Obsługa trybu niskiego zużycia energii i trybu wysokiej wydajności
- Obsługa trybów pracy TCP Server, TCP Client, TCP Auto, UDP i Real COM
- Można skonfigurować port operacyjny, docelowy adres IP i port
- Wbudowany serwer WWW, który jest wygodny dla użytkownika w celach konfiguracyjnych
- Obsługa trybu dostępu do wirtualnego sterownika portu szeregowego i automatycznego odzyskiwania sieci
- Obsługa polecenia AT, które jest wygodne dla dalszego rozwoju
- Obsługa DNS w celu spełnienia wymagań związanych z osiągnięciem komunikacji za pośrednictwem nazwy domeny
- Obsługa elastycznej segmentacji ramek danych portu szeregowego w celu zaspokojenia zapotrzebowania użytkownika na segmentację wiadomości
- Obsługuje tryb pracy SOCKET (serwer TCP, klient TCP, UDP)
- Protokół TCP obsługuje wiele połączeń, maksymalnie czterech użytkowników może jednocześnie zarządzać wbudowanym urządzeniem modułowym
- Obsługa pojedynczej lub wielokrotnej komunikacji maszynowej w trybie UDP, dzięki czemu wielu użytkowników może równocześnie zarządzać wbudowanym urządzeniem modułowym
- Obsługuje SOCKET, port szeregowy i konfigurację WEB
- Obsługa aktualizacji oprogramowania lokalnego i zdalnego
Specyfikacja:
Informacje o systemie
- 32-bitowy wewnętrzny rdzeń ARM
- Standard: 10/100Base-X
- Protokół: TCP, UDP, ARP, HTTP, DHCP i DNS
- Prędkosć: 10/100M
- Tryb pracy: full lub half duplex
Port szeregowy
- TTL: TXD, RXD, RTS, CTS, GND
- Bit parzystości: None, Even, Odd, Space, Mark
- Data bit: 5bit, 6bit, 7bit, 8bit
- Stop bit: 1bit, 1.5bit, 2bit
- Szybkość transmisji: 300bps~115200bps
Konfiguracja
- Zarządzanie konfiguracją WEB, oprogramowanie do zarządzania Windows HyperTerminal, BlueEyes_II
Bezpieczeństwo
- Klasyfikacja uprawnień użytkowników
Serwer portów szeregowych
- 1 serwer urządzeń szeregowych, obsługa 4 połączeń TCP lub UDP
- Wiele trybów operacyjnych: serwer TCP, klient TCP, protokół UDP, auto TCP, Realcom, zaawansowany serwer TCP i zaawansowany protokół UDP
Port Ethernet
- 1 Port 100M Ethernet
Wskaźniki
- Wskaźnik interfejsu, wskaźnik zasilania
Zasilanie
- 5VDC (±5%)
- Zużycie w trybie niskiego poboru mocy:
- Moc bez obciążenia: 0,62W przy 5VDC
- Moc przy pełnym obciążeniu: 0,59W przy 5VDC
- Zużycie w trybie wysokiej wydajności:
- Moc bez obciążenia: 0.93W przy 5VDC
- Moc przy pełnym obciążeniu: 0.91W przy 5VDC
Cechy środowiskowe
- Temperatura pracy: -40°C ~ 85°C
- Temperatura przechowywania: -40°C ~ 85°C
- Wilgotność: 5% ~ 95% (bez kondensacji)
Cechy fizyczne
- Wymiary (WxHxD): 44.2mm x 16mm x 31.6mm (z pinami)
- Rozstaw pinów: 12 pinów z lewej strony, 11 pinów z prawej strony, rozstaw między pinami wynosi 2.54mm
- Waga: 9g
Gwarancja producenta: 3 lata
Certyfikaty: CE, FCC, RoHS
