THI czujnik M-Bus temperatury i wilgotności do wnętrz z LCD i odczytem bezpośrednim

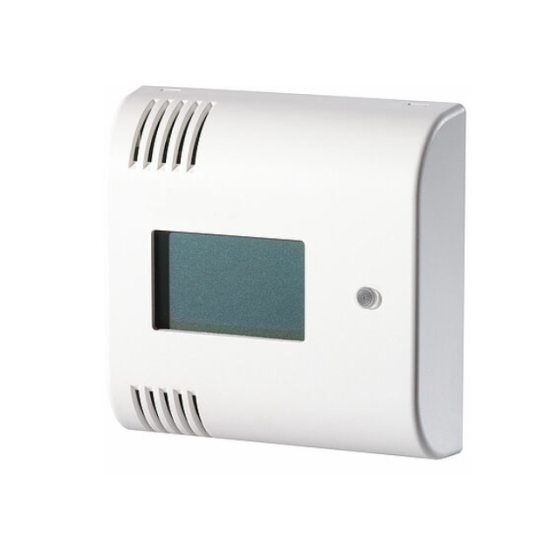

THI – wewnętrzny czujnik M-Bus temperatury i wilgotności z wyświetlaczem LCD.

THI to kompaktowy czujnik M-Bus do bezpośredniego pomiaru temperatury wewnętrznej oraz wilgotności powietrza, którego dane mogą być odczytywane bezpośrednio przez system M-Bus. Urządzenie ma wbudowany wyświetlacz LCD, co ułatwia szybki podgląd parametrów w miejscu montażu, a jednocześnie pozostaje pełnoprawnym urządzeniem typu M-Bus slave (1 standardowa lasta).

Zastosowanie: monitoring warunków wewnętrznych przez M-Bus

THI jest przeznaczony do monitoringu parametrów środowiskowych w pomieszczeniach: w budynkach biurowych, technicznych, rozdzielniach, węzłach instalacyjnych i obiektach, gdzie ważna jest kontrola mikroklimatu. Dzięki komunikacji M-Bus czujnik łatwo włączysz do istniejącej infrastruktury odczytowej, a dane mogą zasilać systemy BMS, raporty i automatykę sterowania.

Montaż na ścianie – zalecenia lokalizacji

THI jest przeznaczony do montażu bezpośrednio na ścianie. Producent zaleca unikać miejsc o bezpośrednim nasłonecznieniu, montażu na ścianach zewnętrznych oraz w pobliżu drzwi zewnętrznych. Dla wiarygodnych pomiarów czujnik powinien być zamontowany min. 1 m od najbliższego grzejnika oraz min. 1,5 m nad podłogą.

Parametry M-Bus i zasilanie z magistrali

THI jest zasilany z M-Bus i pracuje w zakresie 24–48 VDC, z poborem prądu ok. 1,5 mA (1 standardowa lasta). Obsługuje prędkości transmisji 300 oraz 2400 bit/s (domyślnie 2400), a podłączenie realizowane jest przez wtykowe złącze zaciskowe M-Bus.

Zakresy i dokładność pomiaru temperatury oraz wilgotności

Czujnik mierzy temperaturę w zakresie -20..55°C (temperatura pracy również -20..55°C). Dokładność zależy od zakresu: 10..30°C ±0,2°C, -10..10°C ±0,5°C, a w pełnym zakresie -20..55°C ±1,5°C. Wilgotność względna jest mierzona w zakresie do 0..95% RH (bez kondensacji), z dokładnością ±2% RH w zakresie 10..90% RH oraz ±4% RH w zakresie 0..100% RH.

Parametryzacja i odczyty danych przez MBCONF

THI można parametryzować darmowym narzędziem MBConf (od wersji 3.0), ustawiając m.in. adres, ID, baudrate oraz wiadomości tekstowe. Po parametryzacji dostępne są odczyty: temperatura (aktualna, min, max, średnia 1h, średnia 24h oraz wszystkie średnie 1h z ostatnich 24h) oraz wilgotność (aktualna, min, max). Do nawigacji po ekranach służy przycisk na froncie (SW2), a menu ustawień uruchamiane jest przyciskiem (SW1) na płytce.

THI to prosty w integracji czujnik M-Bus temperatury i wilgotności do wnętrz z wyświetlaczem LCD, zasilany bezpośrednio z magistrali. Dzięki czytelnym zakresom pomiarowym, parametryzacji MBConf i zaleceniom montażowym zapewnia wiarygodny monitoring warunków środowiskowych w obiektach budynkowych i technicznych.
