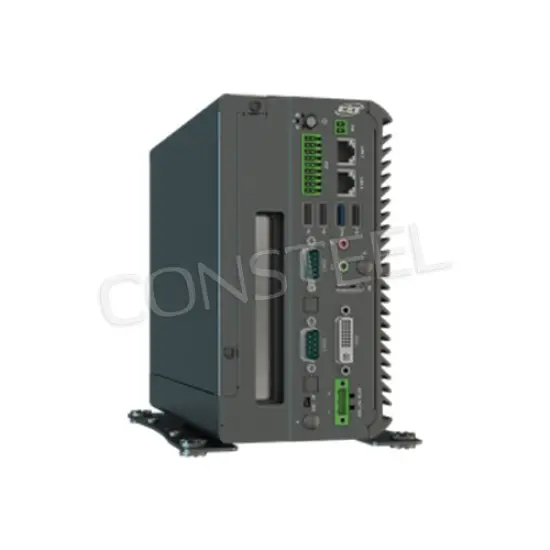

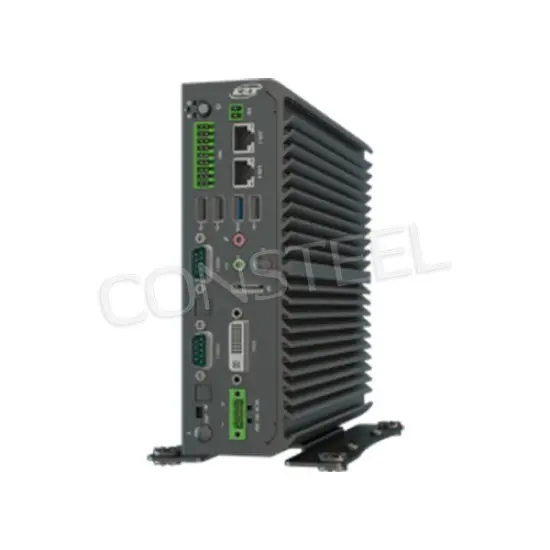

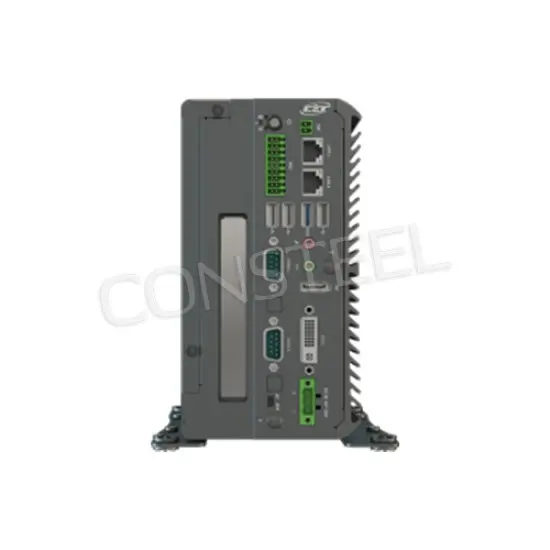

VCO-3100

Doskonały maszynowy system wizyjny z LGA 1151 dla procesora Intel® 6/7 Gen. i Q170 PCH.

Systemy wizyjne maszyn VCO-3100 zapewniają potężną moc obliczeniową i doskonałą wydajność graficzną, które są odpowiednie dla zastosowań wymagających intensywnej grafiki i obliczeń komputerowych, w tym pomiarów obrazu i widzenia, automatyzacji maszyn. Zapewniając wysoką jakość, trwałość i kompaktową budowę, systemy wykorzystują niezawodną konfigurację bez wentylatora i kabli, optymalne rozpraszanie ciepła i łatwą instalację dla elastycznego i przyjaznego dla użytkownika projektowania systemu i wdrażania aplikacji w trudnych warunkach.

Cechy:

• Procesor Intel® Celeron® J1900, do 2,0 GHz
• RAM 1x 204-pin DDR3L SODIMM. maks. do 8GB
• Podwójny niezależny wyświetlacz obsługiwany przez 1x DVI-I i DisplayPort
• 2x Intel® GbE obsługujący Wake-on-LAN i PXE
• 2x 2.5” wewnętrzne gniazda SATA HDD, 1x mSATA (współdzielony z 1x Mini PCIe & 1x SATA), 1x CFast (współdzielony z 1x mSATA & 1x SATA)
• 2x pełnowymiarowa karta Mini PCIe do komunikacji lub modułów rozszerzeń, 2x wewnętrzne gniazdo SIM
• 6x RS-232/422/485 (4x wewnętrzne), 1x USB 3.0, 3x USB 2.0
• 8x DI + 8x DO z izolacją
• 9 do 50VDC szeroki zakres mocy wejściowej w trybie AT/ATX
• -40 ° C do 70 ° C rozszerzona temperatura robocza

Specyfikacja:

System

• Processor: Intel® Celeron® Procesor J1900, cztery rdzenie, 2MB Cache, 2.0 GHz
• Chipset: zintegrowany SoC
• LAN Chipset: GbE1 & GbE2: Intel® I210-AT (Obsługa Wake-on-LAN i PXE)
• Audio Kodek: Realtek ALC888S
• Pamięć RAM: 1x 204-Pin DDR3L 1066/1333MHz SODIMM. Maks. do 8 GB
• BIOS: AMI 64Mbit SPI BIOS
• Watchdog: programowalne oprogramowanie obsługuje 1 ~ 255 sekund. Reset systemu

Interfejs wyświetlania

• VGA: Tak (przy użyciu opcjonalnego kabla dzielonego)
• DVI: 1x DVI-I
• DisplayPort: 1x DisplayPort
• Multiple Display: Dual Display

Przechowywanie danych

• SSD/HDD: 2x wewnętrzne gniazda 2.5" SATA HDD
• CFast: 1x CFast (współdzielony z 1x mSATA & 1x SATA)
• mSATA: 1x mSATA (współdzielony z 1x Mini PCI Express & 1x SATA)
• Gniazda SIM: 2x wewnętrzne gniazda SIM

Rozszerzenie

• VCO-3100:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• VCO-3111E:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI Express: 1x gniazdo PCIe x4 z 1-pasmowym sygnałem PCIe Gen.2
• VCO-3111P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 1x PCI
• VCO-3122E:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI Express: 2x gniazda PCIe x4 z 1-pasmowym sygnałem PCIe Gen.2
• VCO-3122P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 2x PCI
• VCO-3133P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 3x PCI
• VCO-3144P:
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB + SATA) (współdzielone z 1x SATA)
• Mini PCI Express: 1x pełnowymiarowe gniazdo Mini-PCIe z gniazdem USIM (PCIe + USB)
• PCI: 4x PCI

Porty I/O

• COM:
• 2x RS-232/422/485
• 4x RS-232/422/485 (wewnętrzne)
• USB:
• 1x USB 3.0
• 3x USB 2.0
• LAN: 2x RJ45 10/100/1000BaseT(X)
• Audio: 1x Mic-in, 1x Line-out
• DIO: 8 in / 8 out (Izolowane)
• Pozostałe:
• 2x Otwory antenowe WiFi
• 1x Power Switch, 1x AT/ATX Switch
• 1x Remote Power On/Off

System operacyjny

• Windows: Windows 10, Windows 8.1, Windows 7, WES7
• Linux: Linux kernel 3.X

Zasilanie

• Tryb zasilania: AT, ATX
• Napięcie wejściowe: 9~50VDC
• Złącze zasilania: 3-pin Terminal Block
• Zasilacz: Opcjonany AC/DC 12V/5A, 60W
• Ochrona zasilania:
• OVP (ochrona przed przepięciami)
• OCP (ochrona nadprądowa)
• Ochrona przed napięciem zwrotnym

Cechy mechaniczne

• Konstrukcja: Wytłaczany aluminium z wytrzymałym metalem
• Wymiary(W x D x H):
• VCO-3100: 59 mm x 197 mm x 185 mm
• VCO-3111E, VCO-3111P: 99 mm x 197 mm x 185 mm
• VCO-3122E, VCO-3122P: 119 mm x 197 mm x 185 mm
• VCO-3133P: 139 mm x 197 mm x 185 mm
• VCO-3144P: 159 mm x 197 mm x 185 mm
• Montaż:
• Na ścianie
• Montaż "książkowy"

Cechy środowiskowe

• Temperatura pracy: -40°C ~ 70°C
• Temperatura przechowywania: -40°C ~ 85°C
• Wilgotność: 10% do 95% (bez kondensacji)
• Wibracje:
• Z dyskiem SSD: 3 Grms, 5 - 500 Hz, 0.5 hr/axis
• Z dyskiem HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
• Wstrząsy: Z SSD: 50G, half sine, 11ms

Informacje dotyczące zamawiania:

• VCO-3100-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900
• VCO-3111E-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900, 1x gniazdo PCIe x4 (1 pasmo)
• VCO-3111P-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900, 1x PCI
• VCO-3122E-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900, 2x gniazda PCIe x4 (1 pasmo)
• VCO-3122P-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900, 2x PCI
• VCO-3133P-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900, 3x PCI
• VCO-3144P-J1900: System wizji maszynowej z procesorem Intel® Celeron® J1900, 4x PCI

Gwarancja: 24 miesiące

Certyfikaty: CE, FCC Klasa A

---
