Bramka Modbus to jedno z najważniejszych urządzeń w automatyce – tłumik barier komunikacyjnych między urządzeniami wyposażonymi w różne protokoły, umożliwiające sprawny przepływ danych. Jeżeli masz czujniki RS-485, sterowniki Modbus RTU lub potrzebujesz przesłać dane przez Ethernet – bramka Modbus jest tym, czym musisz się zainteresować. W tym artykule przeprowadzimy Cię od podstaw, przez szczegóły techniczne, aż po praktyczne wdrożenia i rekomendacje, które pozwolą dobrać właściwe urządzenie do Twojego projektu.

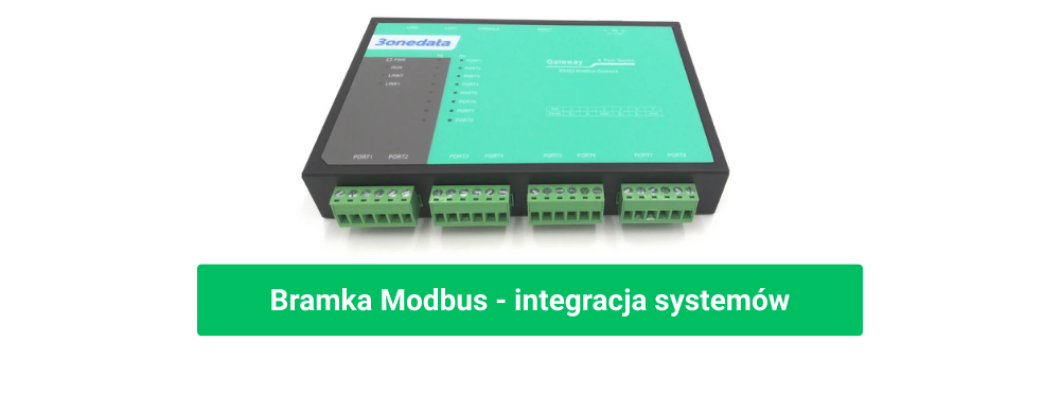

Czym jest bramka Modbus?

Bramki Modbus (gateway) to urządzenia konwertujące komunikację między Modbus RTU/ASCII a innymi protokołami, na przykład Modbus TCP lub ASCII przez Ethernet. Działają jako pośrednik: zbierają dane z urządzeń slave, np. czujników lub sterowników, i przekazują je dalej – często do systemów SCADA, BMS, albo do chmury. Dzięki temu możliwe jest rozszerzenie istniejącej infrastruktury bez kosztownych przeróbek, lecz z zachowaniem pełnej funkcjonalności.

RTU, ASCII i Modbus TCP – co i kiedy?

Modbus RTU to forma komunikacji szeregowej (np. RS-485), w której dane przesyłane są binarnie, z minimalnym overheadem – szybka, prosta i niezawodna. ASCII to wersja bardziej przejrzysta (czytelna), wymagająca kodowania znakowego; przydatna tam, gdzie łatwość diagnostyki lub widoczność transmisji jest priorytetem. Modbus TCP umożliwia przesyłanie tych samych danych przez sieci Ethernet lub IP – co daje szybki dostęp, możliwość integracji z infrastrukturą IT, lepszą skalowalność i wsparcie wielu klientów jednocześnie. Bramki, które konwertują RTU na ASCII lub na Modbus TCP/ASCII, pozwalają połączyć urządzenia pracujące w starym standardzie szeregowo z nowoczesną siecią Ethernet.

Przykładowe konwertery Modbus dostępne w naszej ofercie

  • Modbus-RTU → ASCII – konwerter, który umożliwia odczyt danych w formie ASCII dla urządzeń szeregowych, przydatny w systemach, gdzie wymagana jest widoczność danych lub prostota diagnostyki.
  • Modbus-RTU → Modbus TCP/ASCII – urządzenie przekładające komunikację szeregowa na komunikację przez sieć Ethernet/IP, integrujące stare urządzenia z nowoczesnymi systemami informatycznymi.
  • GW1101-1D-RS-485 – konkretny model konwertera o wysokiej jakości: RS-485, wsparcie dla wielu slave’ów, dobra odporność, prosty interfejs konfiguracyjny.

Gdzie sprawdzają się bramki Modbus?

Bramki Modbus są używane wszędzie tam, gdzie trzeba połączyć urządzenia o różnych standardach komunikacyjnych. Przykładowo: w monitoringu zużycia energii – liczniki prądu na linii RS-485, dane wysyłane do serwera przez Modbus TCP; w systemach HVAC – sterowniki klimatyzacji i pompy; w SCADA – czujniki środowiskowe; w automatyce wodociągowej – pomiary jakości, poziomu, temperatury. Są też wykorzystywane w aplikacjach IoT, gdy dane z wielu urządzeń potrzebują być przesłane do chmury lub do analityki czasu rzeczywistego.

Korzyści z zastosowania bramki Modbus

  • Możliwość użycia istniejącej infrastruktury – RS-485, sterowniki RTU – bez konieczności wymiany urządzeń.
  • Zwiększona elastyczność projektów – dodawanie nowych urządzeń bez przebudowy sieci.
  • Łatwiejszy dostęp do danych przez sieć – integracja z Ethernet, TCP/IP i systemami chmurowymi.
  • Szybsze reagowanie na usterki dzięki diagnostyce i nadzorowi w czasie rzeczywistym.
  • Niższe koszty instalacji i utrzymania dzięki standaryzacji i mniejszej liczbie kabli.

Case study – bramka Modbus w zakładzie produkcyjnym

Jeden z naszych klientów – średniej wielkości zakład produkcyjny w branży spożywczej – zmagał się z problemem integracji kilku systemów pomiarowych pracujących w standardzie Modbus RTU z nadrzędnym systemem SCADA, który wymagał komunikacji w protokole Modbus TCP. Tradycyjne rozwiązania wymagałyby wymiany całej infrastruktury pomiarowej, co wiązałoby się z ogromnymi kosztami i przestojami w produkcji.

Zastosowano bramkę Modbus GW1101-1D-RS-485, która umożliwiła bezpośrednie połączenie czujników RTU z systemem TCP. Dzięki temu SCADA uzyskała pełen dostęp do danych o temperaturze i wilgotności, a operatorzy mogli monitorować procesy w czasie rzeczywistym. Integracja została wykonana w ciągu jednego dnia, bez potrzeby wyłączania całej linii produkcyjnej.

Efekt? Redukcja kosztów inwestycyjnych o ponad 70% w porównaniu do pełnej modernizacji systemu, a dodatkowo poprawa niezawodności komunikacji i szybsza reakcja na zdarzenia. Dzięki wykorzystaniu bramki Modbus zakład zyskał również elastyczność na przyszłość – w razie potrzeby możliwe jest łatwe rozszerzenie sieci o kolejne urządzenia.

Wskazówki praktyczne i darmowe testy

Zanim wdrożysz bramkę Modbus w całości, warto przeprowadzić testy proof-of-concept. Ocena obejmuje: pomiary opóźnień, liczby slave’ów, prędkości transmisji i odporności na zakłócenia. Sprawdź też warunki zasilania i kompatybilność protokołu (np. czy potrzebujesz ASCII czy TCP). W Consteel Electronics oferujemy wypożyczenie urządzeń na testy – darmowych urządzeń testowych, dzięki czemu możesz przez pewien czas sprawdzić sprzęt w realnych warunkach. W razie potrzeby nasi eksperci udzielą wsparcia technicznego – skontaktuj się z nami.
