Chłodzenie pasywne w komputerach panelowych IP65 – jak to działa bez wentylatora?

Niezawodność sprzętu, szczególnie tego stosowanego w przemyśle i trudnych warunkach środowiskowych jest priorytetem. Jednym z kluczowych rozwiązań, które rewolucjonizują trwałość urządzeń sterowniczych, jest chłodzenie pasywne. A jak wygląda chłodzenie pasywne i technologia odprowadzania ciepła w urządzeniach typu komputer panelowy IP65? Dowiedz się więcej dlaczego brak wentylatora jest największą zaletą komputerów panelowych IP65.

Dlaczego szczelność komputera panelowego IP65 wyklucza otwory wentylacyjne?

Standard IP65 definiuje wysoką odporność urządzenia na czynniki zewnętrzne takie jak zapylenie i zalanie. Mówiąc dokładniej:

• 6 to całkowita ochrona przed wnikaniem pyłu.

• 5 to ochrona przed strumieniem wody lanym na obudowę z dowolnej strony (chyba, że producent jasno zaznacza IP65 front- oznacza to że szczelny jest tylko przód)

W komercyjnych komputerach PC chłodzenie opiera się na cyrkulacji powietrza. Wentylator zasysa chłodne powietrze z zewnątrz i wyrzuca gorące przez otwory w obudowie. W środowisku przemysłowym, gdzie często komputer panelowy montowany jest na halach produkcji spożywczej o niskich temperaturach, w zapylonej przestrzeni oraz strefie narażonej na bryzgi wody podczas mycia ciśnieniowego tego typu rozwiązanie chłodzenia powodowałoby praktycznie natychmiastowe awarie. Pył, wilgoć czy drobiny oleju natychmiast doprowadziłyby do zwarcia lub przegrzania komputera.

Dlatego komputer panelowy IP65 musi posiadać całkowicie zamkniętą, hermetyczną konstrukcję. To rodzi jednak wyzwanie z zastosowaniem chłodzenia urządzenia. Bo jak pozbyć się generowanego ciepła, bez możliwości obiegu powietrza?

Jak działa mechanizm odprowadzania ciepła przez obudowę w komputerze panelowym IP65?

Chłodzenie pasywne inaczej nazywane bezwentylatorowe lub z angielskiego fanless opiera się na prawach termodynamiki, a mówiąc konkretnie na przewodnictwie cieplnym i konwekcji naturalnej. I tak w komputerze panelowym bezwentylatorowym zamiast radiatora z wiatrakiem, na procesorze montuje się specjalny blok odbierający ciepło, często wykonany z miedzi lub aluminium o wysokiej przewodności. Często stosuje się również heat-pipe’y, są to rurki wypełnione cieczą, która parując i skraplając się, błyskawicznie transportuje energię cieplną w stronę obudowy.

W komputerach panelowych IP65 to sama obudowa pełni rolę układu chłodzenia. Wykonuje się ją zazwyczaj z odlewów aluminium lub stali nierdzewnej. Tył urządzenia często posiada charakterystyczne użebrowanie (finy). Żebra radiatora drastycznie zwiększają powierzchnię styku metalu z powietrzem otoczenia, nagrzane aluminium oddaje ciepło do powietrza na zewnątrz, które stając się lżejszym unosi się, robiąc miejsce dla chłodniejszych mas. Aby uniknąć „poduszek powietrznych” między komponentami a obudową, stosuje się zaawansowane materiały termoprzewodzące. Dzięki nim transfer energii jest niemal bezstratny.

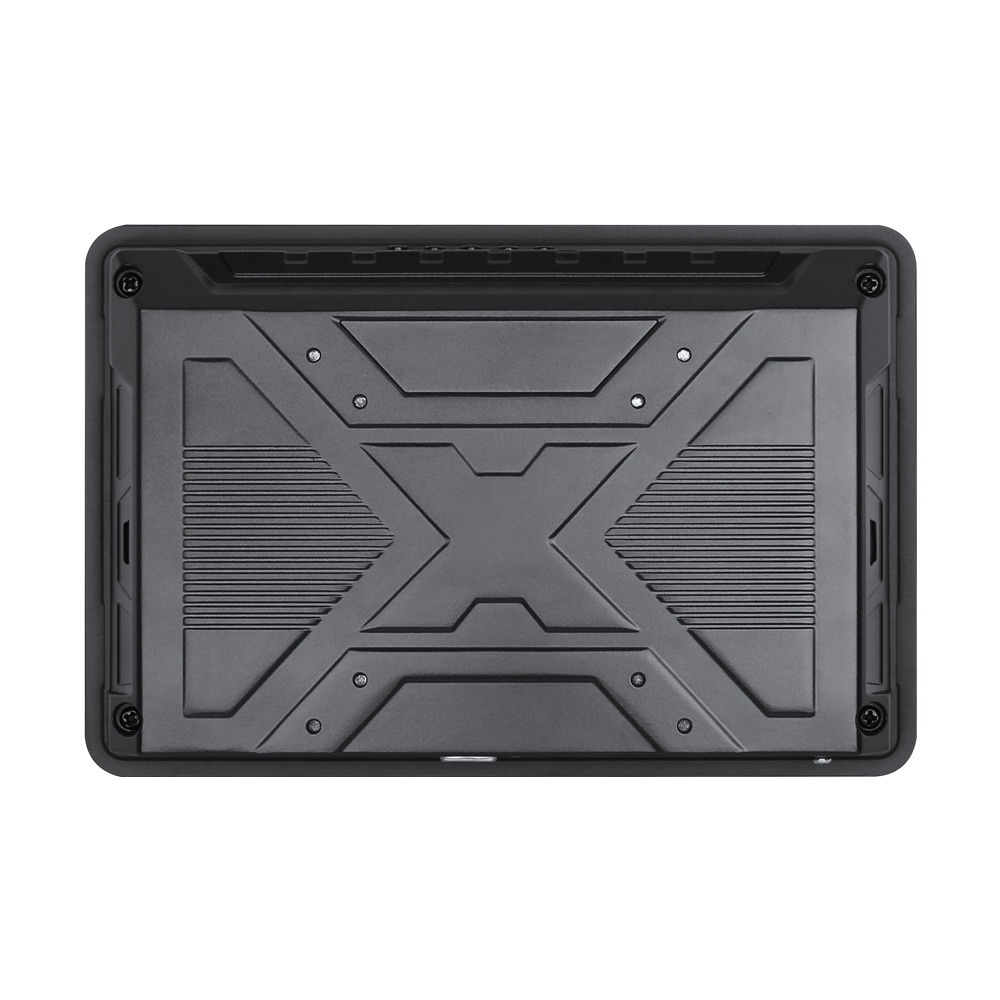

Widok tylnej części urządzenia: masywna, odporna obudowa z wzmocnieniem w kształcie „X”, mocowaniami w narożnikach i żebrowaniem poprawiającym odprowadzanie ciepła.

Jakie są korzyść stosowania bezwentylatorowego komputera panelowego IP65?

Wybierając komputer panelowy IP65 z chłodzeniem pasywnym, zyskujesz szereg korzyści wykraczających poza samą wodoszczelność. Brak ruchomych elementów sprawia, że komputery bezwentylatorowe są znacznie bardziej odporne na wibracje i wstrząsy, co jest np. kluczowe przy montażu bezpośrednio na maszynach produkcyjnych.

Chłodzenie pasywne to jeden z lepszych zastosowań inżynierskich, które pozwala zamknąć wydajną elektronikę w szczelnej obudowie odpornej na bryzgi wody i zapylenie. Komputer panelowy IP65 wykorzystuje swoją metalową strukturę do odprowadzania ciepła, eliminując najsłabsze ogniwo systemów komputerowych jakim jest wentylator. Dzięki temu otrzymujemy sprzęt, który może pracować latami w pyle, wilgoci i smarach, nie tracąc przy tym na wydajności, a jedynie zyskując.
