Czy Modbus to RS-485? Rozwiewamy najczęstsze wątpliwości w automatyce

W przestrzeni i środowisku automatyki przemysłowej oraz systemów BMS bardzo często spotykamy się z terminami takimi jak Modbus RTU, RS-485 czy bramka Modbus. W przypadku dwóch pierwszych terminów często są one używane zamiennie, co prowadzi do fundamentalnego pytania: czy Modbus to RS-485?

Modbus i Rs-485 to dwa nierozerwalnie związane ze sobą pojęcia, ale jednak oznaczają zupełnie coś innego. Zrozumienie różnicy między nimi jest kluczowe dla poprawnej konfiguracji sieci, doboru urządzeń oraz diagnostyki problemów w komunikacji.

Czym się różni Modbus od RS-485?

Najprostszym sposobem na zrozumienie tej relacji jest zastosowanie porównania do tego czym posługujemy się na co dzień czyli naszej mowy, i tak Modbus to język, którym posługują się urządzenia (protokół), a RS-485 to medium, przez które ten język jest przesyłany (warstwa fizyczna). Rozszerzając to porównanie, najlepiej krótko scharakteryzować, Modbus i RS-485 żeby dotrzeć te różnice:

1. Modbus: Protokół Komunikacyjny (Software)

Modbus to zbiór reguł określających, jak dane są pakowane i adresowane. Definiuje on strukturę ramki danych: kto mówi (Master), kto słucha (Slave) oraz co oznaczają poszczególne bajty informacji. Najpopularniejszą odmianą wykorzystującą przewody jest Modbus RTU.

2. RS-485: Standard Transmisji (Hardware)

RS-485 określa parametry elektryczne sygnału. Definiuje on, że komunikacja odbywa się za pomocą pary skręconych przewodów, wykorzystuje napięcie różnicowe (co zapewnia wysoką odporność na zakłócenia) i pozwala na łączenie wielu urządzeń na jednej linii (magistrali) na dystansie do 1200 metrów.

Dlaczego ludzie tak często pytają w Internecie czy Modbus to RS-485?

Mylenie tych pojęć wynika z faktu, że w przemyśle stanowią one połączenie idealne. Większość liczników energii, czujników temperatury czy falowników wykorzystuje właśnie protokół Modbus przesyłany po standardzie RS-485.

Warto jednak pamiętać, że:

• Modbus może być przesyłany również przez Ethernet (Modbus TCP).
• Standard RS-485 może obsługiwać inne protokoły, np. BACnet MS/TP czy Profibus DP.

Zatem odpowiedź na pytanie: czy Modbus to RS-485?, brzmi: Nie, to dwa różne elementy systemu komunikacji, które ze sobą współpracują.

Bramka Modbus – Klucz do integracji systemów

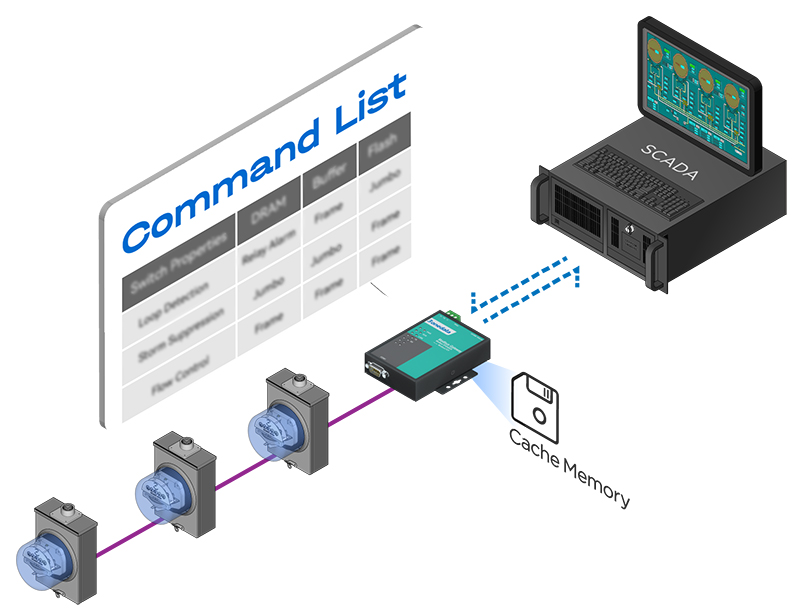

W nowoczesnych instalacjach często zachodzi potrzeba połączenia starszych urządzeń pracujących na RS-485 z nowoczesnymi systemami nadzorczymi działającymi w sieciach IP. Tutaj z pomocą przychodzi bramka Modbus (często nazywana konwerterem protokołów lub z angielskiego gateway).

Bramka Modbus pełni funkcję tłumacza:

• Odbiera dane z magistrali RS-485 (Modbus RTU).
• Konwertuje je na format zrozumiały dla sieci Ethernet (Modbus TCP).
• Umożliwia podgląd parametrów pracy maszyn z poziomu przeglądarki internetowej lub systemu SCADA.

Inwestycja w wysokiej jakości bramkę Modbus pozwala na bezproblemowe łączenie świata technologii operacyjnej (OT) ze światem IT.

Modbus a RS-485 – różnice jakie trzeba zapamiętać

Jeśli projektujesz sieć i zastanawiasz się, czy Modbus to RS-485?, pamiętaj, że kupując urządzenie z napisem "Modbus", musisz sprawdzić, jakiego złącza wymaga (najczęściej będzie to właśnie RS-485, ale coraz częściej spotyka się porty RJ45 dla Modbus TCP) oraz czy nie będzie zachodzić konieczność zastosowania urządzeń typu bramka Modbus celem połączenia starszych urządzeń z nowszymi systemami. By ułatwić, zrozumienie róznic pomiędzy Modbus a RS-485, warto zapamiętać te najważniejsze różnice, które znajdują się w tabeli poniżej. Jednak najważniejsze do zapamiętania jest to, że Modbus to nie to samo co RS-485.
