Jak łatwo zrozumieć i się dowiedzieć czym jest bramka Modbus? Wystarczy zapoznać się poniższymi informacjami, gdzie przybliżamy i objaśniamy najważniejsze kwestie dotyczące bramek modbus. Bramki Modbus są kluczowe w automatyce przemysłowej. Łączą różne sieci Modbus, zapewniając płynną komunikację.

Urządzenia te wypełniają lukę między protokołami Modbus RTU i Modbus TCP/IP. Taka integracja jest niezbędna do modernizacji systemów starszego typu w infrastrukturach przemysłowych.

Zrozumienie do czego służy bramka Modbus wymaga opanowania podstaw protokołu Modbus. Ten protokół, opracowany w 1979 roku, pozostaje standardem w środowiskach przemysłowych.

Modbus RTU i Modbus TCP/IP to jego dwie główne odmiany. Każda z nich służy innym celom, odpowiadając na różne potrzeby komunikacyjne.

Poniżej zostaną omówione funkcje, typy i zastosowania bramek Modbus.

Czym jest bramka Modbus?

Bramka Modbus to kluczowy element komunikacji przemysłowej. Pełni rolę pośrednika, łącząc różne typy sieci Modbus. Ta funkcjonalność jest niezbędna do integracji systemów wykorzystujących protokoły Modbus RTU i Modbus TCP/IP.

Podstawową rolą bramki Modbus jest konwersja formatów komunikacji. Tłumaczy ona komunikaty Modbus RTU, powszechnie używane w komunikacji szeregowej, na komunikaty Modbus TCP/IP przystosowane do sieci Ethernet. Taka konwersja pozwala systemom działającym na różnych protokołach skutecznie się porozumiewać.

Oto kilka kluczowych cech bramki Modbus:

  • Konwersja protokołów: tłumaczy pomiędzy Modbus RTU a Modbus TCP/IP.

  • Skalowalność: obsługuje różne rozmiary i poziomy złożoności sieci.

  • Zgodność: skutecznie integruje urządzenia starsze i nowoczesne tak jak np. model bramki GW1101-1D(RS-485).

Bramki Modbus są integralną częścią nowoczesnych systemów przemysłowych. Upraszczają architekturę sieci, ograniczając złożoność okablowania i koszty instalacji. Ich roli w umożliwianiu zdalnego monitoringu i sterowania nie da się przecenić. W praktyce zapewniają, że różnorodne systemy mogą działać razem bez zakłóceń, zwiększając ogólną wydajność i niezawodność sieci.

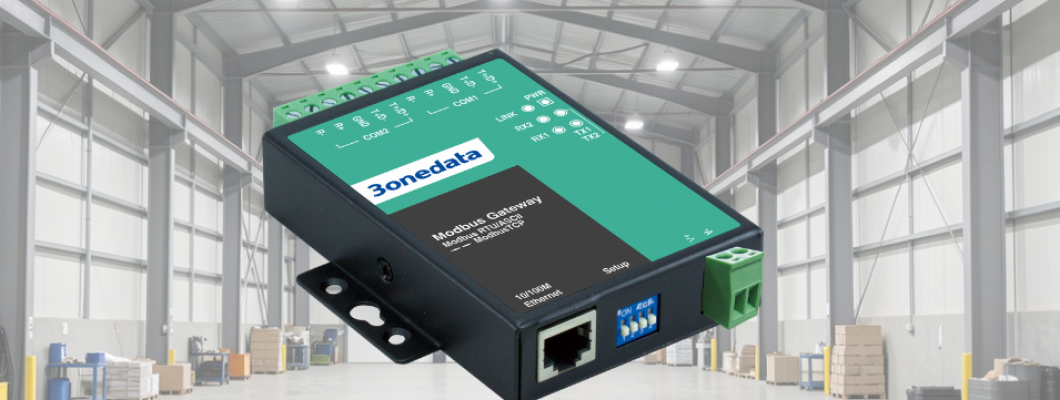

GW1101-1D(RS-485) – kluczowe cechy bramki Modbus
Porty1× RS-485/422 + 1× Ethernet 10/100Base-T(X) (RJ45)
Konwersja ModbusModbus RTU/ASCII ↔ Modbus TCP
Tryby pracy (RS-485/422)RTU Master/Slave, ASCII Master/Slave
Skalowanie po stronie TCPdo 256 Modbus TCP client (master) oraz do 128 Modbus TCP server (slave)
Protokoły (Modbus)Modbus TCP, Modbus RTU, Modbus ASCII, Ethernet IP
Protokoły sieciowe i zarządzanie Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, DHCP
Zarządzanie i konfiguracja: WEB oraz zdalnie m.in. TELNET/SSH (z kontrolą dostępu); szybka konfiguracja i aktualizacja online
Mapowanie adresów/IDMapowanie wirtualnego i rzeczywistego ID (elastyczny dostęp między Master i Slave)
Zasilanie12–48 VDC
Warunki pracy-40°C do 75°C
ObudowaMetalowa, IP40
MontażDesktop / montaż na ścianie / szyna DIN (przez adapter)
Certyfikaty i normyCE, FCC, RoHS
Gwarancja6 lat

Jak działa protokół Modbus?

Protokół Modbus jest fundamentem komunikacji przemysłowej, stworzonym w 1979 roku. Został zaprojektowany do komunikacji w sieciach środowisk automatyki. Jego prostota oraz otwarty charakter sprawiły, że został szeroko przyjęty w wielu branżach.

Protokół działa w architekturze master-slave, umożliwiając efektywną wymianę danych. W takim układzie urządzenie nadrzędne (master) wysyła żądania informacji, a urządzenia podrzędne (slave) odpowiadają. Ten prosty mechanizm sprawia, że Modbus jest łatwy do wdrożenia i diagnozowania.

Kluczowe cechy protokołu Modbus obejmują:

  • Elastyczność: obsługuje różne typy danych i tryby transmisji.

  • Odporność: znany z niezawodności w różnych środowiskach.

  • Dostępność: otwarty i wspierany przez wielu producentów.

Ogólnie rzecz biorąc, Modbus jest kluczowy dla płynnej integracji w sieciach przemysłowych. Jego adaptacyjność pozwala mu rozwijać się wraz z trendami technologicznymi, przy zachowaniu podstawowych atutów: niezawodności komunikacji i prostoty.

Modbus RTU vs. Modbus TCP/IP

Modbus RTU i Modbus TCP/IP to dwie popularne odmiany protokołu Modbus. Każda z nich odpowiada na inne potrzeby komunikacyjne w środowiskach przemysłowych. Zrozumienie różnic pomaga w doborze właściwego trybu komunikacji.

Modbus RTU jest protokołem komunikacji szeregowej. Działa przez RS-232 lub RS-485, co czyni go odpowiednim na krótkie dystanse. Znany z wydajności, Modbus RTU wykorzystuje kompaktowe formaty komunikatów, które sprawdzają się w środowiskach o ograniczonej przepustowości.

Z kolei Modbus TCP/IP działa w sieciach Ethernet. Ta wersja wspiera komunikację na dłuższych dystansach oraz szybki transfer danych. Możliwość integracji z protokołami internetowymi sprawia, że Modbus TCP/IP pasuje do nowoczesnych, cyfrowych środowisk.

Kluczowe różnice obejmują:

  • Medium komunikacji: Modbus RTU korzysta z linii szeregowych, a Modbus TCP/IP z Ethernet.

  • Szybkość i zasięg: Modbus RTU jest wolniejszy i krótkodystansowy; Modbus TCP/IP jest szybszy i długodystansowy.

  • Zastosowanie: Modbus RTU pasuje do systemów legacy; Modbus TCP/IP pasuje do systemów nowoczesnych.

Wybór między nimi zależy od istniejącej infrastruktury sieciowej oraz specyficznych wymagań aplikacji.

Jak działają bramki Modbus

Bramki Modbus działają jako niezbędne mosty między różnymi sieciami Modbus. Umożliwiają komunikację pomiędzy urządzeniami pracującymi w Modbus RTU i Modbus TCP/IP. Taka zgodność zwiększa możliwości integracji sieci.

Podstawową rolą bramki Modbus jest konwersja danych. Tłumaczy ona komunikaty Modbus RTU na formaty Modbus TCP/IP i odwrotnie. Dzięki temu urządzenia starszego typu mogą bez wysiłku współpracować z nowoczesnymi systemami opartymi o IP.

Aby zapewnić płynną komunikację, bramki realizują kilka zadań:

  • Tłumaczenie protokołów: konwertuje dane między Modbus RTU i Modbus TCP/IP.

  • Zarządzanie siecią: zarządza identyfikatorami urządzeń i adresami sieciowymi.

  • Obsługa danych: kontroluje przepływ danych, zapobiega przeciążeniom i utrzymuje integralność sygnału.

Te funkcjonalności zapewniają, że komunikacja między różnymi protokołami sieciowymi przebiega bez zakłóceń. Dzięki zaawansowanym możliwościom bramki Modbus stanowią niezawodny kręgosłup efektywnego transferu danych w systemach automatyki przemysłowej.

Kluczowe funkcje i korzyści bramek Modbus

Bramki Modbus są wyposażone w zaawansowane funkcje, które wzmacniają przemysłowe sieci komunikacyjne. Wspierają szeroką gamę urządzeń Modbus, ułatwiając bezproblemową integrację. Ta adaptacyjność sprzyja skalowalności i elastyczności sieci, pozwalając im rosnąć i ewoluować.

Jedną z ich głównych zalet jest łatwość konfiguracji. Zwykle oferują przyjazne interfejsy webowe lub narzędzia programowe. Rozwiązania te upraszczają uruchomienie i utrzymanie, ograniczając potrzebę posiadania rozległej wiedzy technicznej.

Dodatkowo bramki Modbus zwiększają wydajność systemu i redukują złożoność. Kluczowe funkcje obejmują:

  • Obsługa wielu protokołów: umożliwia współpracę z wieloma protokołami komunikacyjnymi.

  • Bezpieczeństwo danych: zapewnia szyfrowanie w celu ochrony danych.

  • Narzędzia diagnostyczne: oferuje możliwości rozwiązywania problemów dla szybkiej identyfikacji usterek.

Ogólnie rzecz biorąc, bramki Modbus stanowią solidne i opłacalne rozwiązanie do obsługi zróżnicowanych potrzeb komunikacyjnych sieci przemysłowych. Zapewniają niezawodną i wydajną wymianę danych, niezbędną w nowoczesnych systemach automatyki.

Typowe zastosowania bramek Modbus

Bramki Modbus są niezbędne w wielu zastosowaniach przemysłowych, gdzie kluczowa jest płynna komunikacja danych. Łączą urządzenia starszego typu z nowoczesną infrastrukturą sieciową, zwiększając wydajność operacyjną. Branże wykorzystują je do monitoringu i sterowania systemami automatyki w czasie rzeczywistym.

Te bramki są często stosowane w różnych sektorach dzięki swojej uniwersalności. Ich zastosowania obejmują:

  • Systemy SCADA: do scentralizowanego monitoringu danych.

  • Zarządzanie energią: do optymalizacji zużycia i sterowania.

  • Automatyka budynkowa: poprawa komfortu i efektywności.

  • Oil and Gas: do niezawodnej komunikacji danych terenowych.

Podsumowując, zdolność bramek Modbus do łączenia różnych środowisk sieciowych czyni je nieodzownymi. Dostarczają niezawodne rozwiązania w wielu zastosowaniach, zapewniając solidną i wydajną komunikację dopasowaną do potrzeb przemysłu.

Wybór odpowiedniej bramki Modbus

Wybór odpowiedniej bramki Modbus wymaga zrozumienia konkretnych potrzeb aplikacji. Zgodność z istniejącymi protokołami sieciowymi jest kluczowa, aby zapewnić bezproblemową integrację. Oceń skalę i złożoność sieci, uwzględniając liczbę podłączonych urządzeń.

Kilka czynników powinno kierować wyborem:

  • Obsługa protokołów: upewnij się, że wspierane są zarówno Modbus RTU, jak i Modbus TCP/IP.

  • Środowisko sieciowe: rozważ warunki przemysłowe vs. nieprzemysłowe.

  • Przepustowość danych: dopasuj szybkość bramki do wymagań sieci.

Dodatkowo istotne są łatwość konfiguracji i przyszła skalowalność. Wybieraj bramki z przyjaznymi interfejsami oraz solidnymi funkcjami bezpieczeństwa. Te aspekty pomagają dobrać rozwiązanie, które poprawia wydajność sieci, jednocześnie spełniając wymagania operacyjne.

Czym jest bramka Modbus? - podsumowanie

Zrozumienie roli i jak działa bramka Modbus jest kluczowe dla efektywnej integracji sieci w środowiskach przemysłowych. Urządzenia te wypełniają lukę między różnymi protokołami komunikacyjnymi, zwiększając łączność.

Ułatwiając płynną wymianę danych, bramki Modbus podnoszą wydajność i niezawodność systemów sieciowych. Zapewniają, że zarówno urządzenia starsze, jak i nowoczesne działają razem bez zakłóceń. Ta interoperacyjność czyni je niezbędnymi w wielu zastosowaniach – od produkcji po zarządzanie energią. Wraz ze wzrostem zapotrzebowania na wydajną automatykę, znaczenie wyboru właściwej bramki Modbus staje się jeszcze bardziej kluczowe.
