Jak uniknąć niestabilności sieci przemysłowej? Praktyczny przewodnik dla automatyków z zastosowaniem switchy z serii IES2100SL

W świecie automatyki przemysłowej jednym z najczęściej powtarzających się problemów jest niestabilna komunikacja Ethernet

W świecie automatyki przemysłowej jednym z najczęściej powtarzających się problemów jest niestabilna komunikacja Ethernet, objawiająca się sporadycznymi zerwaniami połączeń, znikającymi urządzeniami w SCADA, błędami ramek Modbus TCP lub zawieszaniem się paneli HMI. Dla automatyka oznacza to jedno: nieplanowane przestoje, nerwową diagnostykę oraz konieczność szybkiego reagowania w miejscu, które powinno działać 24/7 bez ingerencji człowieka.

Problem nasila się szczególnie tam, gdzie zastosowano tanie, biurowe przełączniki sieciowe, nieprzystosowane do pracy w trudnych warunkach , jakimi są wysokie lub niskie temperatury, zakłóceniach EMC, niestabilne zasilanie i ciągłe wibracje. W efekcie nawet rozbudowany system sterowania, wyposażony w świetne PLC i panele operatorskie, potrafi zachowywać się nieprzewidywalnie, a winowajcą okazuje się element, który zwykle kosztuje najmniej czyli switch.

Właśnie w takich sytuacjach sprawdza się switch przemysłowy w metalowej obudowie, zaprojektowany do pracy ciągłej i odporny na warunki środowiskowe. Jedną z serii, która zyskała bardzo dużą popularność wśród instalatorów i utrzymania ruchu, jest rodzina przełączników IES2100SL — ekonomicznych, ale w pełni przemysłowych urządzeń do sieci Ethernet.

Gdzie naprawdę powstają problemy? Najczęstsza przyczyna niestabilności to nie protokoły — tylko fizyczna warstwa sieci

W automatyce bardzo rzadko „psuje się Modbus”, „wariuje EtherNet/IP” czy „zawiesza się Profinet”. W zdecydowanej większości przypadków źródłem niestabilności jest coś znacznie bardziej podstawowego — fizyczna warstwa sieci, która w warunkach przemysłowych jest narażona na obciążenia, z którymi zwykły sprzęt biurowy nie ma nawet styczności. Problemy zaczynają się tam, gdzie kończy się komfort klimatyzowanego biura, a zaczyna prawdziwa produkcja: wysoka temperatura, potężne zakłócenia, silniki startujące setki razy dziennie, drgania, spadki napięcia.

Właśnie dlatego awarie komunikacji w halach produkcyjnych, liniach pakujących, systemach HVAC, stacjach wodno-kanalizacyjnych czy energetyce w większości nie wynikają z konfiguracji PLC, lecz z trzech chronicznie zaniedbywanych obszarów:

1. Zakłócenia EMC od falowników, silników i styczników

Falowniki generują potężne impulsy zakłócające. Styczniki potrafią indukować napięcia podczas każdego przełączenia. Silniki o dużej mocy potrafią „wyczyścić” sygnał na kablu RJ45 tak skutecznie, że ramka przechodzi tylko raz na kilka prób.

W takich warunkach standardowe switche biurowe są kompletnie bezbronne, bo nie mają:

• ekranowania,
• izolacji portów,
• ochrony przed przepięciami,
• odporności na ESD i EFT,
• filtracji sygnałów wysokiej częstotliwości.

Efekt? W strefie silnego pola elektromagnetycznego potrafią:

• zawieszać się,
• resetować po każdym starcie dużego silnika,
• tracić pojedyncze porty,
• generować losowe błędy ramek, które wyglądają jak „usterka PLC”.

Dlatego w przemyśle switch biurowy działa tylko wtedy, kiedy nie ma nic trudnego do zrobienia. Czyli w większości przypadków, nigdy.

2. Temperatury przekraczające zakres pracy

Standardowa temperatura w przeciętnym biurze to 22°C plus klimatyzacja latem. Natomiast warunki jakie panują na produkcji to zakres od 40°C do 60°C w szafie sterowniczej, nawet przy otwartych drzwiach.

Typowy biurowy switch działa od 0 do 40°C, więc nie ma realnych szans, aby sprawnie i nieprzerwanie działać w szafie sterowniczej, gdyż zazwyczaj temperatura panująca w szafie jest jego maksimum lub dużo poniżej/powyżej jego zakresu pracy.

Tymczasem realne warunki do pracy switcha w środowisku przemysłowym to:

• 55–60°C w rozdzielnicy przy maszynie,
• 45°C w magazynie latem,
• –20°C w zewnętrznych szafach technicznych,
• nagłe skoki temperatur przy uruchamianiu ogrzewania,
• ciągła praca przy maksymalnym obciążeniu portów.

Sprzęt biurowy, przeznaczony do stabilnej temperatury, przy takich ekstremach zaczyna:

• skracać żywotność kondensatorów,
• tracić stabilność pracy CPU,
• zawieszać się po kilku godzinach,
• resetować się po nagrzaniu.

To dlatego problemy „pojawiające się tylko po południu” często mają jedną przyczynę — temperaturę, nie protokół.

3. Brak redundantnego zasilania

To najczęściej ignorowany czynnik. Jedno drobne:

• wahanie napięcia,
• chwilowy spadek na linii,
• wypięcie zasilacza podczas serwisu,
• zanik fazy,
• restart UPS-a,

i nagle cały odcinek sieci znika z wizualizacji SCADA — chociaż wszystkie urządzenia logicznie są sprawne i nic nie wskazuje na usterkę.

Switche biurowe mają typowo jedno zasilanie i zero ochrony. Natomiast switche przemysłowe, które stworzone są do pracy w ciężkich i zmiennych warunkach stosują:

• podwójne, redundantne wejścia zasilania,
• ochronę przed odwrotną polaryzacją,
• zabezpieczenia przeciwzwarciowe,
• odporność na pik napięcia podczas załączania dużych obciążeń.

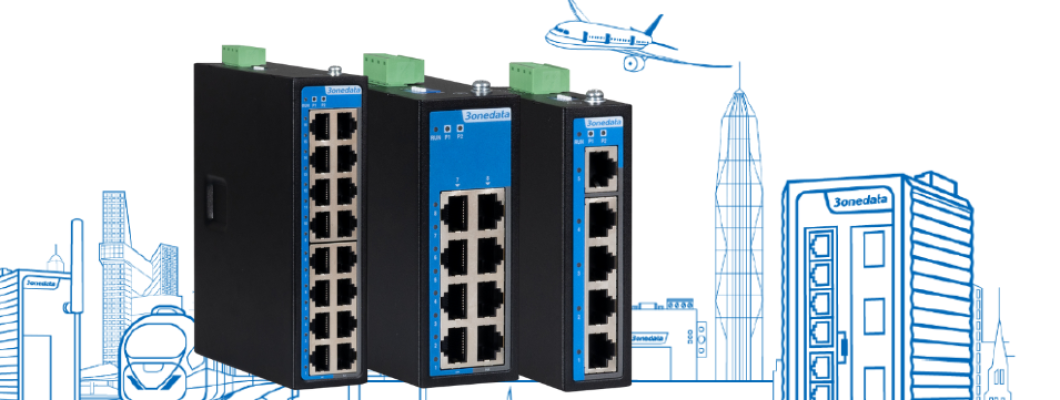

To dokładnie te obszary: odporność EMC, praca w temperaturach przemysłowych i redundantne zasilanie, które rozwiązuje switch przemysłowy z serii IES2100SL, zapewniając stabilność tam, gdzie zwykły sprzęt już dawno by się poddał. Switche z serii IES2100SL to przełączniki 5, 8 lub 16 portowe, każdy jest certyfikowanym urządzeniem przeznaczonym do pracy w warunkach przemysłowych ze standardowo 6-letnią gwarancją producenta.

Dlaczego switch IES2100SL rozwiązuje te problemy?

Seria switchy IES2100SL została zaprojektowana jako most między prostymi instalacjami a środowiskami wymagającymi wysokiej odporności. Kluczowe cechy, które odpowiadają za jej skuteczność to przede wszystkim:

Metalowa obudowa IP40 — realna ochrona przed przegrzaniem, zapyleniem i zakłóceniami elektromagnetycznymi

Switch w metalowej obudowie nie tylko chroni elektronikę, ale także poprawia odporność na zakłócenia i wibracje. Switch w metalowej obudowie to większa odporność na zapylenie, zaolejenie czy wahania temperatury. W halach z robotami, prasami, pakowarkami czy wtryskarkami to absolutna podstawa, aby switch miał metalową obudowę.

Temperatura pracy w przedziale od –40°C do +75°C

Temperatura pracy w takim przedziale to zakres, który eliminuje większość typowych problemów z niestabilnością w szafach sterowniczych, obudowach zewnętrznych, stacjach energetycznych i systemach CCTV. Switch jest przeznaczony do pracy w skrajnych temperaturach, dlatego działając w środowisku przemysłowym ma jeszcze zapas do swojego maksimum dlatego działa stabilnie i nie generuje problemów z tytułu przegrzania.

Redundantne zasilanie 9–60 VDC

Jeżeli jedno źródło padnie, switch pozostaje online — a PLC wciąż komunikuje się z SCADA i HMI. Redundantne wejście zasilania to jedna z kluczowych funkcji w switchach przemysłowych, bo eliminuje pojedynczy punkt awarii w całej sieci. Jeśli jedno źródło energii ulegnie uszkodzeniu — czy to przez drgania, zanik napięcia, przeciążenie czy awarię zasilacza — urządzenie automatycznie przełącza się na drugą linię zasilania i pracuje dalej bez przerwy. Dzięki temu warstwa komunikacyjna pozostaje stabilna, a krytyczne urządzenia, takie jak PLC, SCADA czy panele HMI, nie tracą łączności ani na sekundę. To z kolei zapobiega zatrzymaniu produkcji, błędom w procesie i kosztownym restartom urządzeń. W praktyce oznacza to po prostu wyższe bezpieczeństwo pracy instalacji i realnie niższe koszty przestojów.

Funkcje DIP-switch jako „mini zarządzanie”

Choć seria IES2100SL to nie switch zarządzalny, ma funkcje stosowane normalnie tylko w switchach warstwy drugiej takie jak: izolacja VLAN, zabezpieczenie przed pętlami (loop detection), tłumienie burz i kontrolę przepływu. Zastosowanie tego typu rozwiązań eliminuje typowe problemy w instalacjach wielooddziałowych.

Montaż na szynę DIN

Szybki montaż, bez dodatkowych akcesoriów — i dokładnie tam, gdzie powinien pracować switch przemysłowy: w szafie, obok PLC i modułów I/O. Po prostu łatwo i bez zbędnych problemów montażowych.

Realny scenariusz: kiedy IES2100SL ratuje instalację?

Wyobraźmy sobie typową linię automatyki złożoną z sterownika PLC, kilku paneli HMI, systemu SCADA, falowników, czujników polowych i kilku kamer monitoringowych. Przez długi czas wszystko działa poprawnie, aż do momentu, kiedy nadchodzi czas rozbudowy i zwiększenia liczby urządzeń, przeniesienia części elementów bliżej maszyn lub dodania nowych modułów. Po takich zmianach zaczynają pojawiać się problemy. Następują chwilowe zerwania komunikacji, pojawiają się błędy w komunikacji Modbus TCP, zawieszają się kamery do tego zanikają panele HMI czy pojawia się alarm SCADA typu „device unreachable”. W 80% tego typu przypadków problemem jest switch, który nie jest odporny na środowisko pracy, ze względu na panujące warunki i obciążenie.

Wymiana zwykłego switcha na jeden z modeli IES2100SL-5T-2LV, IES2100SL-8T-2LV czy IES2100SL-16T-2LV, w zależności od potrzeby ilości portów, eliminuje problem niemal natychmiast po jego montażu. Właśnie dlatego seria IES2100SL jest tak często wybierana przez automatyków utrzymania ruchu, którzy potrzebują rozwiązań ”zamontuj i zapomnij”. 6-letnia gwarancja producenta dodatkowo zapewnia, o jego niezawodnym działaniu i daje potwierdzenie jego jakości.

Zrywanie komunikacji Ethernet czy samoistne resetowanie się switcha to realne problemy codziennej pracy nie jednego automatyka. Musi się on zmierzyć z takimi problemami, jak chociażby: utrata połączenia PLC z HMI co kilka godzin, kamera znika z sieci gdy włącza się prasa, switch resetuje się przy rozruchu falownika, nie działa komunikacja SCADA w niskiej temperaturze. Rozwiązanie w większości tych przypadków nie polega na kupowaniu drogiego switcha zarządzalnego L2+, lecz na wyborze odpornego, przemysłowego przełącznika, który wytrzyma temperaturę, poradzi sobie z zakłóceniami, utrzyma stabilne zasilanie, ochroni sieć przed pętlami. Czyli dokładnie tego, co oferują switche IES2100SL-5T-2LV, IES2100SL-8T-2LV czy IES2100SL-16T-2LV. A trzeba tu podkreślić, że obecnie są to przemysłowe rozwiązania w najbardziej korzystnej cenie. Za switch przemysłowy 5-portowy IES2100SL-5T-2LV zapłacimy jedynie 199 zł czyli mniej więcej tyle co za zwykły switch biurowy o wiele gorszych parametrach ale brandowany znanym logo. Jeśli potrzebujemy switcha z 16 portami koszt takiego zakupu nie przekracza 770 złotych netto. Czyli przy urządzeniach klasy przemysłowej jest to bardzo korzystne i ekonomiczne rozwiązanie z zachowaniem wszelkiej jakości.

Switch przemysłowy z serii IES2100SL to najprostszy sposób na stabilną sieć przemysłową

Jeżeli borykasz się z problemami instalacji takimi jak niestabilność Ethernet, restartujący się switch, problem z zakłóceniami EMC, pojawiają się losowe błędy komunikacji PLC-HMI-SCADA czy skrajne warunki atmosferyczne takie jak bardzo wysoka lub niska temperatura to zastosowanie przemysłowego switcha z serii IES2100SL w swojej instalacji jest jednym z najskuteczniejszych i jednocześnie najtańszych sposobów, by te problemy wyeliminować.

Przemysłowy switch IES2100SL działa stabilnie latami, nie wymaga konfiguracji i jest odporny na wszystko, co zazwyczaj powoduje awarie i zepsucie zwykłego switcha. Producent switchy serii IES2100SL 3onedata to renomowany gracz na rynku, który na swoje urządzenia daje 6-letnią gwarancję, dodatkowo decydując się na rozwiązania tego typu otrzymujesz możliwość darmowego doradztwa technicznego w języku polskim. Więc może już czas, abyś zlikwidował problemy ze swoją instalacją dzięki zastosowaniu IES2100SL i cieszył się spokojem bez konieczności rozwiązywania kolejnych problemów i następnej walki z przestojem generującym kolejne straty?
