W nowoczesnej produkcji dane muszą krążyć szybko, czytelnie i bez zniekształceń. Sam system MES nie rozwiązuje jednak problemu, jeśli operator na hali nie ma wygodnego i odpornego punktu dostępu do informacji. Właśnie tutaj pojawią się komputery panelowe IP65. Nie są wyłącznie ekranami do wyświetlania statusu zlecenia. W praktyce to terminale robocze, które stają się ogniwem łączącym człowieka, maszynę i system nadrzędny odpowiedzialny za nadzór nad produkcją.

Z perspektywy architektury przemysłowej MES funkcjonuje jako warstwa pośrednia pomiędzy biznesem a sterowaniem. Standard ISA-95 opisuje integrację pomiędzy systemami przedsiębiorstwa i systemami sterowania, a uproszczony model umieszcza MES na poziomie 3, pomiędzy ERP a systemami procesowymi poziomu 2 i 1. Oznacza to, że MES zbiera informacje z produkcji, porządkuje je, przekazuje dalej i wspiera bieżące decyzje operacyjne.

W realnym zakładzie produkcyjnym operator nie komunikuje się z MES-em „abstrakcyjnie”. Robi to przez terminal stanowiskowy, panel operatorski lub panel PC zamontowany przy linii, maszynie, stanowisku kontroli jakości albo gnieździe montażowym. MPDV wprost wskazuje, że HMI w produkcji może działać jako terminal shop floor będący interfejsem do systemu MES, służąc do wprowadzania danych produkcyjnych, takich jak czasy czy ilości, oraz do wyświetlania informacji z systemu. To właśnie dlatego komputer panelowy przemysłowy nie jest dodatkiem, ale fizycznym punktem styku między światem cyfrowym a pracą operatora.

Dlaczego środowisko hali produkcyjnej zmienia wszystko dla wymagań komputera panelowego

W teorii do obsługi aplikacji MES wystarczyłby zwykły komputer z monitorem. W praktyce hala produkcyjna szybko weryfikuje takie założenia. Zapylenie, mgła olejowa, wilgoć, przypadkowe zachlapania, drgania, częste mycie stanowisk oraz praca wielozmianowa powodują, że sprzęt biurowy staje się najsłabszym ogniwem całego procesu. A jeśli punkt dostępu do MES-u przestaje działać, operator traci możliwość raportowania postępu, zamykania operacji, zgłaszania przestojów czy potwierdzania jakości.

Tu kluczowe znaczenie ma oznaczenie IP. IEC 60529 definiuje system klasyfikacji stopni ochrony obudów przed ciałami stałymi i wilgocią. W praktyce IP65 oznacza pełną pyłoszczelność oraz odporność na strugi wody. Innymi słowy urządzenie jest przygotowane do pracy w środowisku, gdzie obecny jest pył, kurz produkcyjny oraz woda rozpylana lub kierowana pod umiarkowanym ciśnieniem, ale nie jest to równoznaczne z odpornością na zanurzenie.

To bardzo ważne rozróżnienie przy doborze sprzętu. W wielu wdrożeniach MES nie potrzeba od razu obudowy klasy IP67 czy IP69K. Znacznie częściej potrzebny jest po prostu dobrze dobrany komputer panelowy IP65, który poradzi sobie z pyłem, okresowym myciem strefy roboczej i codziennym kontaktem z trudnym środowiskiem. Panele frontowe IP65 to rozwiązania przeznaczone właśnie do aplikacji mokrych i zapylonych, a poprawny montaż oraz odpowiednie uszczelnienie frontu mają bezpośredni wpływ na skuteczność ochrony.

Jak komputer panelowy IP65 pracuje w systemie MES

Na poziomie operacyjnym terminal MES ma jedno podstawowe zadanie umożliwić szybkie i bezbłędne przejście między zdarzeniem na produkcji a informacją w systemie. Operator loguje się do stanowiska, wybiera zlecenie, potwierdza rozpoczęcie pracy, raportuje wykonanie partii, odnotowuje brak materiału, zgłasza mikroprzestój, wprowadza wynik kontroli jakości albo pobiera instrukcję montażową. Dla kierownika zmiany i planisty te działania składają się później na rzeczywisty obraz produkcji.

Siemens opisuje MES jako warstwę służącą do zarządzania, monitorowania i kontroli procesów na hali, z dostępem do informacji o aktywnościach produkcyjnych, zasobach i materiałach w czasie rzeczywistym. W tym samym opisie podkreślane są funkcje monitorowania, orkiestracji działań, śledzenia partii i optymalizacji procesów. To oznacza, że terminal operatorski musi być stale dostępny, czytelny i responsywny, bo od jego działania zależy jakość danych wejściowych do całego systemu.

Dlatego dobrze dobrany komputer panelowy przemysłowy w środowisku MES powinien być traktowany nie jako „ekran do aplikacji”, ale jako interfejs procesowy. Jeśli operator musi zdejmować rękawice, szukać myszy, omijać zawilgocone przyciski albo resetować zawieszające się stanowisko, cały sens wdrożenia cyfrowego zaczyna się rozmywać. Na hali liczy się prostota: duże pola dotykowe, czytelna typografia, stabilna praca 24/7, szybkie logowanie oraz odporność na warunki, które w biurze w ogóle nie występują.

Punkt styku człowiek–maszyna–system nadrzędny

W wielu zakładach nadal patrzy się na terminal MES wyłącznie jako na końcówkę systemu IT. To błąd. W rzeczywistości jest to interfejs produkcyjny, przez który przepływają decyzje, potwierdzenia i alarmy. Operator odczytuje na nim instrukcję stanowiskową, numer partii, aktualne zlecenie, kolejkę zadań, status jakości, przyczynę zatrzymania czy wezwanie materiału. Jednocześnie do systemu wracają dane z wykonania, zużycia, braków, czasów i przyczyn odchyłek.

MPDV wskazuje wprost, że terminal shop floor w roli HMI dla MES służy zarówno do zbierania i wprowadzania danych, jak i do wyświetlania informacji dla operatora. Z kolei Siemens podkreśla rolę MES w monitorowaniu oraz dostarczaniu informacji w czasie rzeczywistym. Zestawiając oba te fakty, widać jasno, że komputer panelowy IP65 jest fizycznym węzłem przepływu informacji: z jednej strony człowiek przekazuje dane do systemu, z drugiej system prowadzi człowieka przez proces.

To właśnie dlatego trwałość urządzenia ma bezpośredni wpływ na jakość zarządzania produkcją. Jeżeli terminal jest zawodny, dane pojawiają się z opóźnieniem lub nie pojawiają się wcale. Jeśli ekran słabo reaguje na dotyk, operator zaczyna odkładać raportowanie „na później”. Jeśli obudowa nie radzi sobie z pyłem i wilgocią, stanowisko co pewien czas wypada z obiegu. A wtedy nawet najlepszy system MES przestaje być źródłem prawdy operacyjnej.

Dlaczego komputer panelowy 15 cali tak dobrze pasuje do MES

Najczęściej wyszukiwane i zakupywany jest komputer panelowy 15 cali, ale dlaczego tak się dzieje? Na stanowiskach MES ekran 15 cali bardzo często okazuje się rozsądnym kompromisem między ergonomią a gabarytem urządzenia. Jest wystarczająco duży, aby jednocześnie pokazać zlecenie, podstawowe KPI, status operacji, przyciski akcji i komunikaty jakościowe, a jednocześnie na tyle kompaktowy, by dało się go wygodnie zamontować przy maszynie, pulpicie lub ramieniu nośnym.

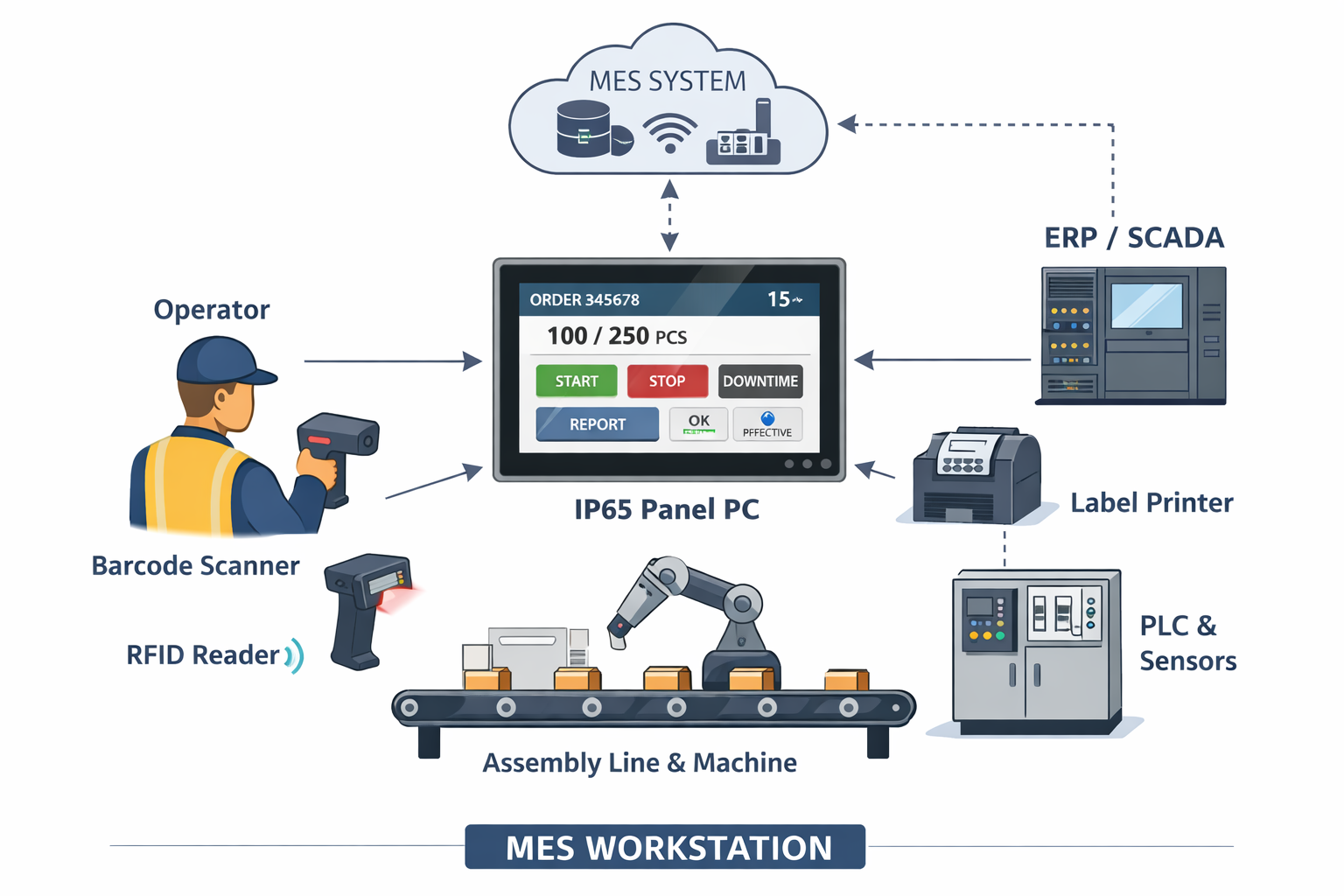

Schemat graficzny stanowiska MES z komputerem panelowym IP65

W praktyce komputer panelowy 15 cali dobrze sprawdza się tam, gdzie operator pracuje blisko ekranu i potrzebuje szybkiego dostępu do informacji bez rozbudowanej nawigacji. Taki format jest szczególnie użyteczny na stanowiskach montażowych, przy pakowaniu, w gniazdach kompletacyjnych, na stacjach rejestracji produkcji oraz tam, gdzie trzeba połączyć czytelność z ograniczoną ilością miejsca. Nie jest to reguła absolutna, ale bardzo często właśnie 15 cali daje najlepszą równowagę między wielkością interfejsu a praktyką montażową.

Z punktu widzenia projektowania aplikacji MES ekran tej klasy pozwala też sensownie budować układ interfejsu. Można zachować duże przyciski dotykowe, odpowiedni kontrast, czytelne wskaźniki statusu i prosty podział na sekcje: zadanie, wynik, przestój, jakość, potwierdzenie. To szczególnie ważne w środowisku produkcyjnym, gdzie operator działa szybko, często pod presją czasu, a interfejs ma pomagać, nie przeszkadzać. Warto zwrócić  uwagę, że personalizacja i dostosowanie UX zwiększają wartość MES-u, bo to system powinien dopasowywać się do operatora, a nie odwrotnie.

Co powinien mieć komputer panelowy przemysłowy do MES?

Sam stopień ochrony to za mało. Komputery panelowe przemysłowe do pracy z MES-em powinny być dobierane całościowo. Liczy się nie tylko to, czy front ma IP65, ale też w jaki sposób urządzenie będzie zamontowane, czy panel dotykowy da się obsługiwać w warunkach roboczych, jakie interfejsy są potrzebne do integracji i czy konstrukcja nadaje się do pracy ciągłej.

Najważniejsze elementy do oceny to:

  • szczelny front i poprawny montaż panelowy,
  • stabilna praca 24/7,
  • ekran dotykowy dostosowany do warunków stanowiska,
  • jasność i czytelność obrazu przy oświetleniu przemysłowym,
  • bezwentylatorowa konstrukcja ograniczająca zasysanie zanieczyszczeń,
  • odpowiednie porty komunikacyjne do sieci, peryferiów i serwisu,
  • możliwość łatwego czyszczenia frontu,
  • kompatybilność z systemem operacyjnym oraz aplikacją MES/HMI.

Warto też pamiętać, że sama deklaracja IP odnosi się do konkretnej konfiguracji produktu i zakłada poprawny stan uszczelek oraz właściwe zamknięcie obudowy. Dobór stopnia ochrony powinien uwzględniać realne środowisko pracy, ekspozycję na wodę i pył oraz fakt, że uszczelnienia zużywają się w czasie. To szczególnie istotne na liniach, gdzie urządzenia są regularnie myte albo narażone na intensywne zapylenie.

Gdzie taki terminal daje największą przewagę

Najwięcej zyskują te obszary produkcji, w których liczy się szybka rejestracja zdarzeń i ciągła dostępność informacji. Dotyczy to zwłaszcza branży spożywczej, chemicznej, farmaceutycznej, drzewnej, obróbki metalu, logistyki wewnętrznej i pakowania. W każdej z nich występują warunki, które potrafią szybko wyeliminować sprzęt biurowy: pył, para, rozpryski cieczy, wibracje, częste czyszczenie lub zmienność temperatury.

W takich środowiskach komputer panelowy IP65 może pracować jako terminal meldunkowy MES, stanowisko pobierania instrukcji, panel raportowania jakości, ekran OEE, interfejs potwierdzania zleceń albo lokalny punkt wizualizacji danych produkcyjnych. Komputery panelowe z panelem frontowym IP65 są przeznaczone do środowisk mokrych i zapylonych, co dobrze pokazuje, że nie chodzi wyłącznie o „trudne warunki” w sensie marketingowym, ale o bardzo konkretne scenariusze eksploatacyjne.

Wdrożenie: sprzęt musi pasować do procesu, nie odwrotnie

Przy wdrażaniu MES najczęstszy błąd polega na tym, że najpierw wybiera się aplikację, a dopiero później szuka urządzenia, które „jakoś to pokaże”. Tymczasem terminal powinien być projektowany równolegle z procesem stanowiskowym. Trzeba wiedzieć, kto będzie z niego korzystał, jakie akcje wykona najczęściej, jak wygląda otoczenie pracy, jak daleko operator stoi od ekranu, czy pracuje w rękawicach, czy potrzebuje skanera kodów, drukarki etykiet, czytnika RFID albo dodatkowego portu serwisowego.

Dopiero wtedy da się uczciwie ocenić, czy lepszy będzie większy panel, czy właśnie komputer panelowy 15. W wielu projektach 15 cali okazuje się najbardziej uniwersalne, bo pozwala zachować ergonomię interfejsu bez nadmiernego powiększania stanowiska. Na mniejszych ekranach łatwo o przeładowanie aplikacji, a na większych rosną koszty, wymagania montażowe i ryzyko, że część przestrzeni pozostanie niewykorzystana. Dobrze zaprojektowany ekran 15-calowy zwykle wystarcza do większości kluczowych operacji MES na poziomie stanowiska.

Komputer panelowy i najczęstsze błędy przy doborze go do stanowiska MES

Pierwszy błąd to utożsamienie MES z samym oprogramowaniem. Drugi to wybór urządzenia tylko na podstawie przekątnej lub ceny. Trzeci to brak rozróżnienia pomiędzy rzeczywistą potrzebą IP65 a środowiskiem, które wymaga już wyższej klasy ochrony. Czwarty to ignorowanie ergonomii dotyku i układu interfejsu. Piąty to założenie, że skoro urządzenie działa dziś, to będzie działało równie stabilnie po roku pracy w zapyleniu i wilgoci.

Drugim częstym błędem jest brak spójności między interfejsem MES a rytmem pracy operatora. Jeżeli system wymaga zbyt wielu kliknięć, ma drobne elementy, nieczytelne statusy lub nie pokazuje najważniejszych informacji na pierwszym ekranie, nawet najlepszy komputer panelowy przemysłowy nie uratuje wdrożenia. Dlatego jakość projektu UX i jakość sprzętu powinny iść razem. Interfejs dopasowany do użytkownika zwiększa efektywność pracy operatora i realną wartość MES-u.

Wnioski i perspektywy

System MES ma sens tylko wtedy, gdy dane z hali są zbierane regularnie, szybko i bez zakłóceń. Właśnie dlatego komputer panelowy IP65 odgrywa w takim środowisku rolę dużo większą niż zwykły ekran operatorski. Komputery panelowe zastosowane w tym miejscu to lokalny punkt dostępu do zleceń, jakości, wydajności, raportowania i śledzenia produkcji. To miejsce, w którym operator styka się z cyfrowym modelem procesu. I to od jakości tego styku zależy, czy MES będzie realnym narzędziem zarządzania, czy tylko kolejną aplikacją na liście systemów.

Jeżeli stanowisko pracuje w zapyleniu, podwyższonej wilgotności albo w strefie wymagającej regularnego czyszczenia, komputer panelowy przemysłowy z frontem IP65 jest rozwiązaniem praktycznym i uzasadnionym technicznie. A jeśli dodatkowo zależy Ci na dobrym kompromisie między ergonomią a gabarytem, bardzo często najlepszym wyborem okazuje się komputer panelowy 15 cali. To format, który dobrze wspiera codzienną obsługę MES, nie przeciąża stanowiska i pozwala budować czytelny interfejs dla operatora.

Jeśli planujesz wdrożenie terminali MES na hali produkcyjnej, warto dobrać sprzęt nie tylko do aplikacji, ale przede wszystkim do warunków pracy, sposobu montażu i realnych zadań operatora.
