IN7004851K20000 – brama BACnet/IP i MS/TP Client do Modbus TCP/RTU Server
IN7004851K20000 to brama BACnet/IP i BACnet MS/TP Client do Modbus TCP/RTU Server, obsługa do 1200 punktów, montaż DIN rail, zasilanie 24 VDC.
- Dostępność: 5-7 dni
- Producent: Intesis
- Model: IN7004851K20000
Pełny pakiet projektowy: Instrukcja, deklaracja CE, CAD, PDF, certyfikaty i raporty testowe
Jeśli przygotowujesz dokumentację techniczną lub projekt instalacji, możesz otrzymać komplet materiałów projektowych dla tego modelu. To szybki sposób, aby zebrać wymagane dokumenty do audytu, odbioru lub dokumentacji projektu.
- Instrukcja obsługi urządzenia (user manual)
- Deklaracja zgodności CE (EU Declaration of Conformity)
- Rysunki mechaniczne – CAD (STEP/DWG) lub PDF wysokiej jakości
- Dodatkowe certyfikaty i Raporty Testowe (jeśli dostępne dla modelu)
Przemysłowa brama BACnet/IP i BACnet MS/TP Client do Modbus TCP/RTU Server, obsługa do 1200 punktów, montaż DIN rail, zasilanie 24 VDC.
IN7004851K20000 to zaawansowana brama komunikacyjna z serii Intesis IN700-485, umożliwiająca pełną integrację urządzeń BACnet/IP lub BACnet MS/TP z systemami opartymi o Modbus TCP i Modbus RTU. Brama działa jako BACnet Client oraz jako Modbus Server, udostępniając obiekty i dane BACnet w systemach Modbus tak, jakby były one częścią magistrali Modbus. Dzięki obsłudze do 1200 punktów urządzenie sprawdza się w średnich i dużych projektach automatyki budynkowej oraz przemysłowej.
Brama oferuje wsparcie dla protokołów BACnet/IP i BACnet MS/TP oraz równoczesną obsługę Modbus TCP i Modbus RTU. Dzięki funkcji BACnet Explorer możliwe jest automatyczne wyszukiwanie i skanowanie urządzeń w sieci, co znacząco ułatwia konfigurację. Obsługa do 6 jednoczesnych klientów Modbus TCP zapewnia stabilność pracy nawet w złożonych instalacjach, w których wiele systemów nadrzędnych komunikuje się równolegle. Konfiguracja odbywa się poprzez intuicyjne środowisko Intesis MAPS, które umożliwia import gotowych szablonów, automatyczne sprawdzanie poprawności projektu oraz szybkie aktualizacje firmware’u.

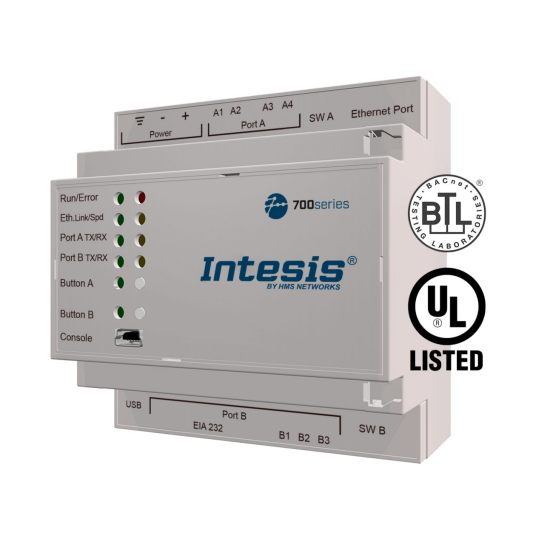

Urządzenie montowane jest na szynie DIN i zasilane napięciem 24 VDC ±10% lub 24 VAC. Kompaktowa obudowa (90 × 88 × 58 mm) pozwala na łatwą integrację w szafach sterowniczych. Na panelu frontowym znajdują się wskaźniki LED sygnalizujące status zasilania, błędów oraz aktywności portów komunikacyjnych, a także przyciski do resetu fabrycznego i wysyłania komunikatu I-Am w sieci BACnet. Dwa porty RS-485 umożliwiają elastyczną konfigurację magistrali Modbus RTU i BACnet MS/TP, a port Ethernet zapewnia łączność z Modbus TCP oraz BACnet/IP. Dodatkowo dostępny jest port USB mini-B do konfiguracji i aktualizacji oprogramowania.
Najważniejsze cechy- Integracja BACnet/IP i BACnet MS/TP z Modbus TCP/RTU w jednym urządzeniu
- Obsługa do 1200 punktów komunikacyjnych
- Wsparcie dla 6 jednoczesnych klientów Modbus TCP
- BACnet Explorer – automatyczne wykrywanie urządzeń
- Konfiguracja i diagnostyka w Intesis MAPS
- Możliwość aktualizacji firmware’u i konfiguracji przez USB
- Obudowa DIN rail, kompaktowe wymiary 90 × 88 × 58 mm
- Zasilanie 24 VDC/24 VAC, pobór mocy 1,7 W
- Certyfikaty: UL, BTL, CE, CB, KC
- Gwarancja: 36 miesięcy
Specyfikacja techniczna
Porty komunikacyjne- Ethernet: 1 × RJ45 (BACnet/IP, Modbus TCP, ASCII, konfiguracja)
- RS-485: 2 × terminal 3-pin (BACnet MS/TP, Modbus RTU)
- RS-232: 1 × port szeregowy
- USB mini-B (konfiguracja, aktualizacje)
- USB host (logi, projekty, firmware)
Zasilanie- 9–36 VDC lub 24 VAC ±10%, 50/60 Hz
- Pobór mocy: 1,7 W
- Złącze: terminal 3-pin
Obudowa i montaż- Wymiary: 90 × 88 × 58 mm
- Waga netto: 194 g
- Montaż: DIN rail lub ścienny
- Materiał: tworzywo sztuczne UL94 V-0
- Stopień ochrony: IP20
Warunki pracy- Temperatura pracy: -10…+60 °C
- Temperatura przechowywania: -30…+60 °C
- Wilgotność: 5–95% (bez kondensacji)
Certyfikaty i normy- UL, CE, CB, BTL, KC, WEEE
- HS Code: 8517620000
- Kraj produkcji: Hiszpania

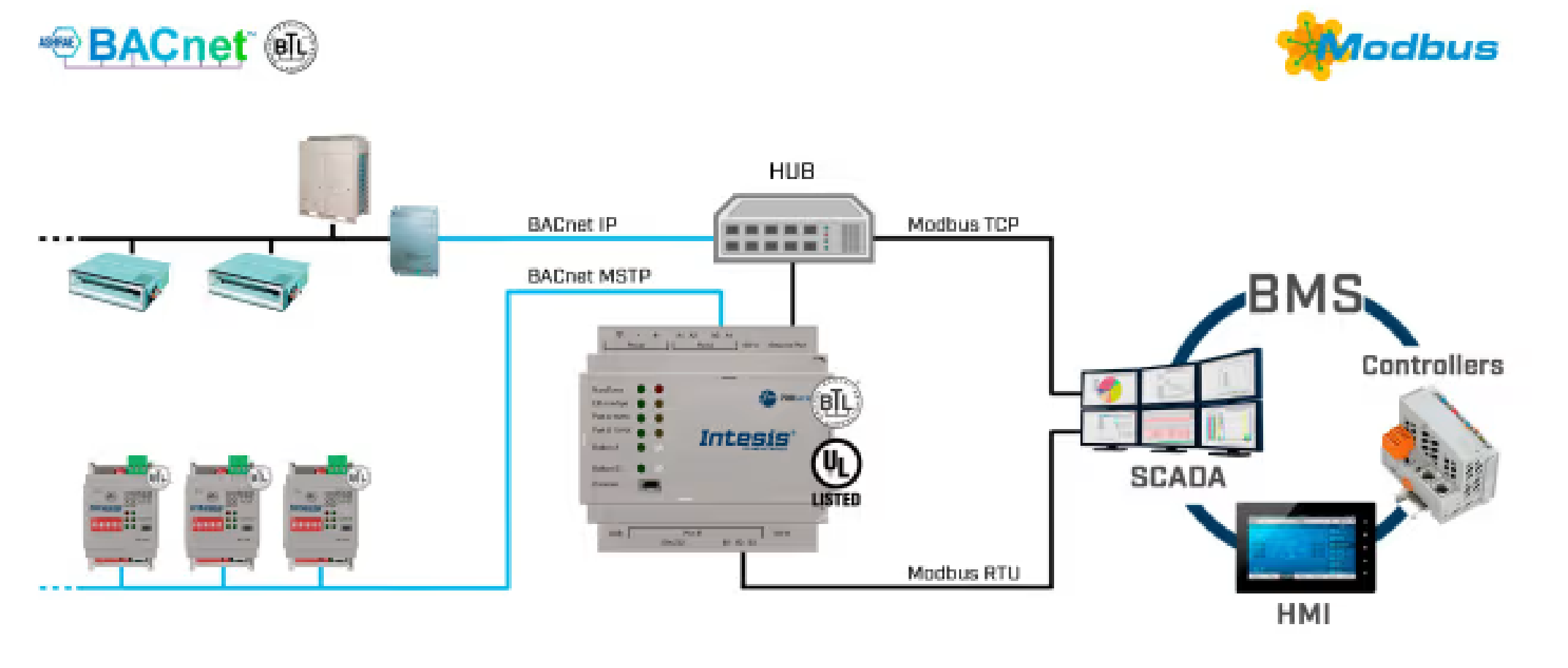

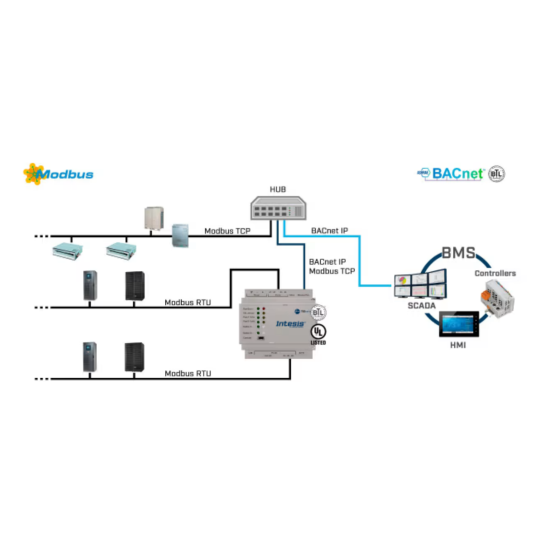

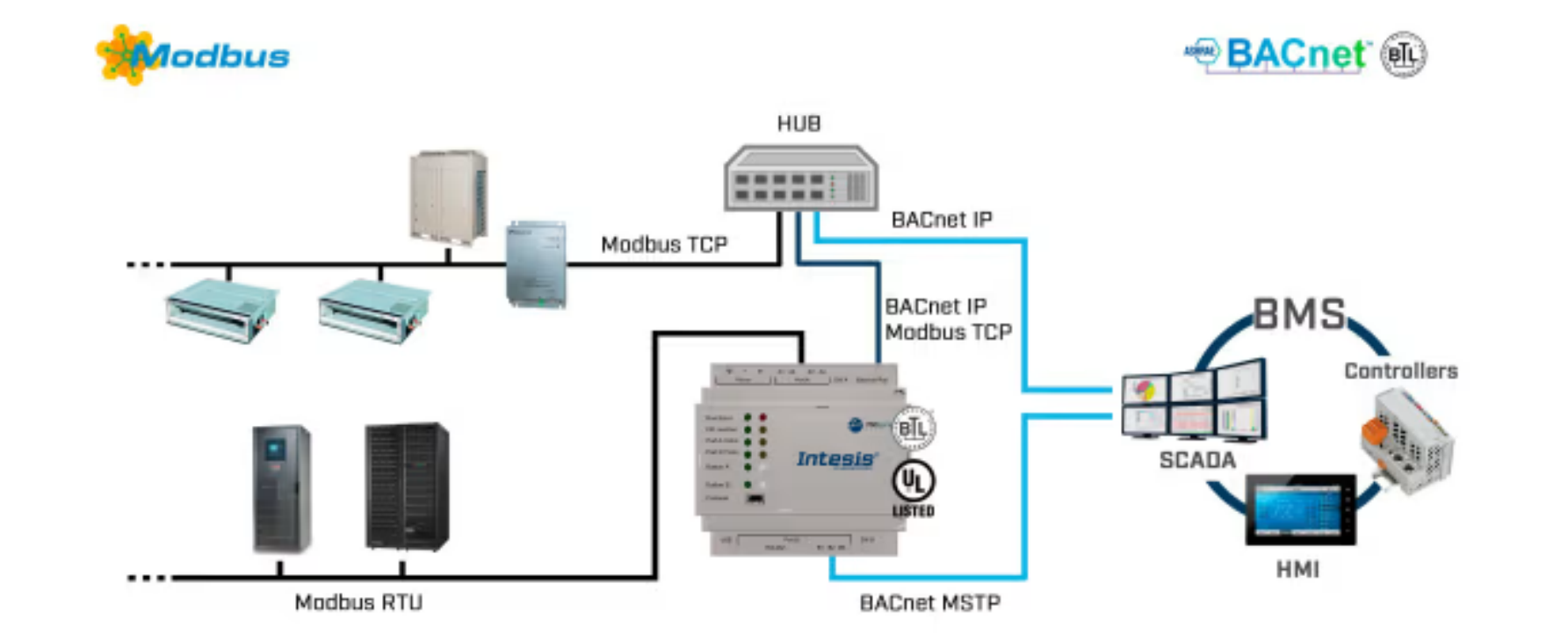

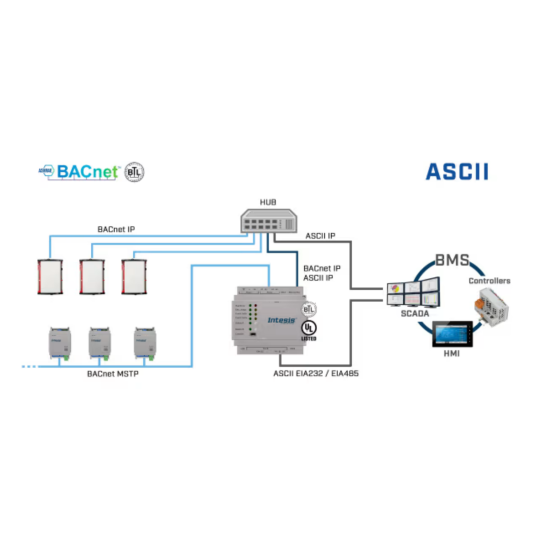

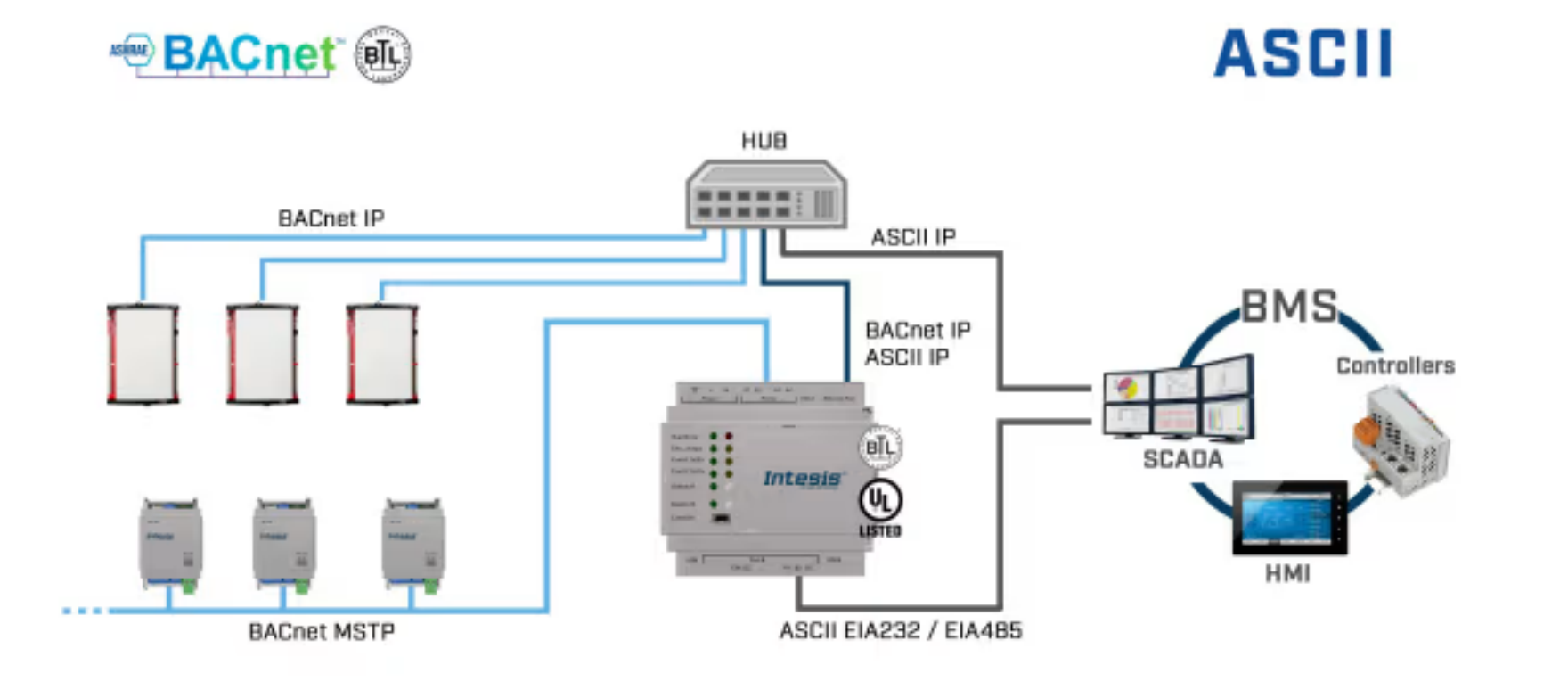

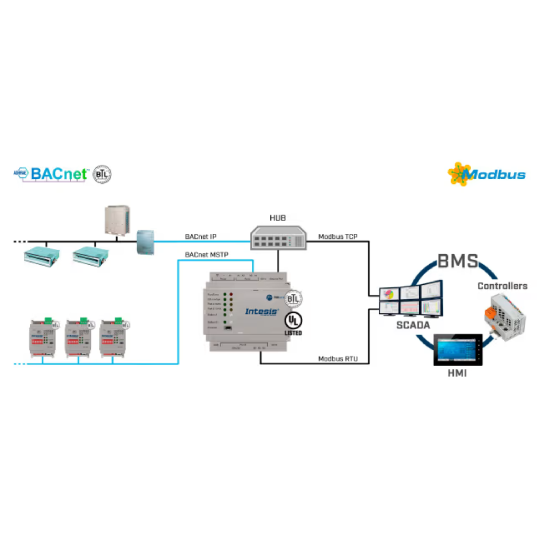

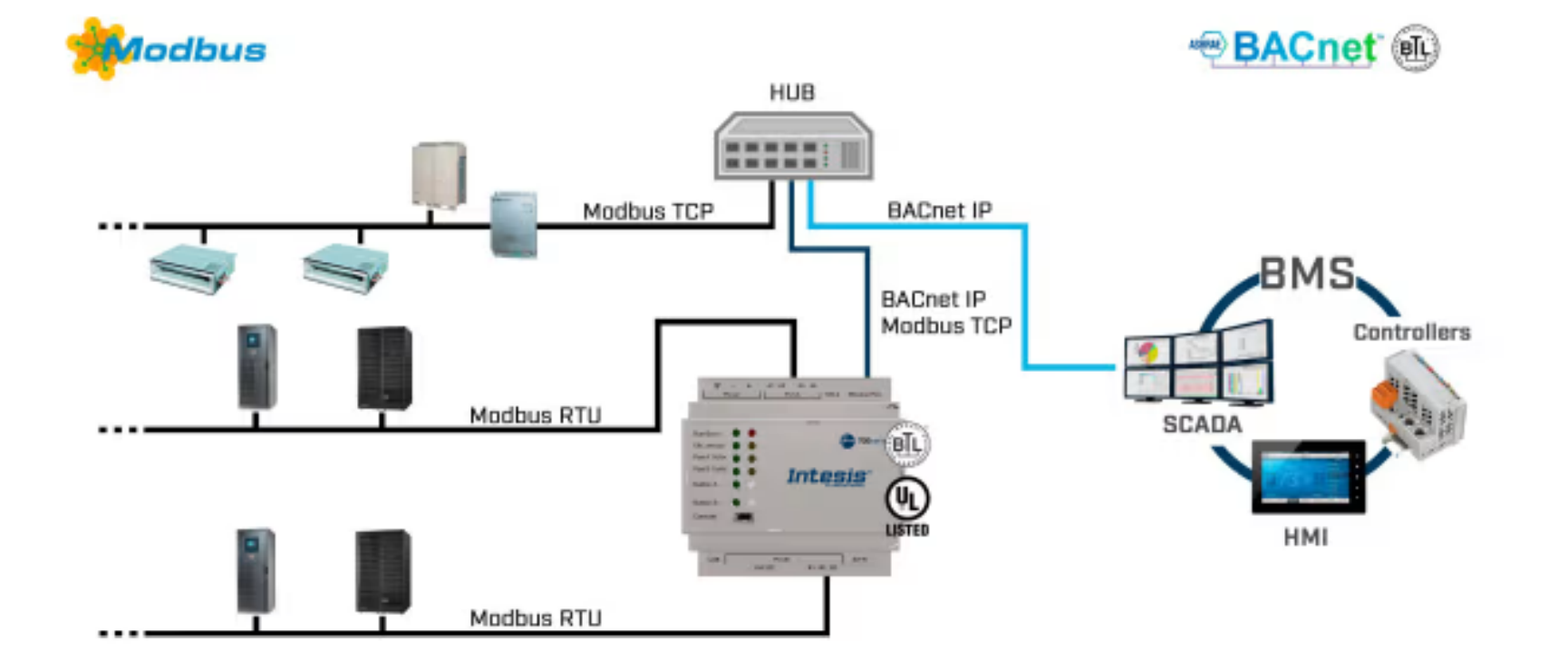

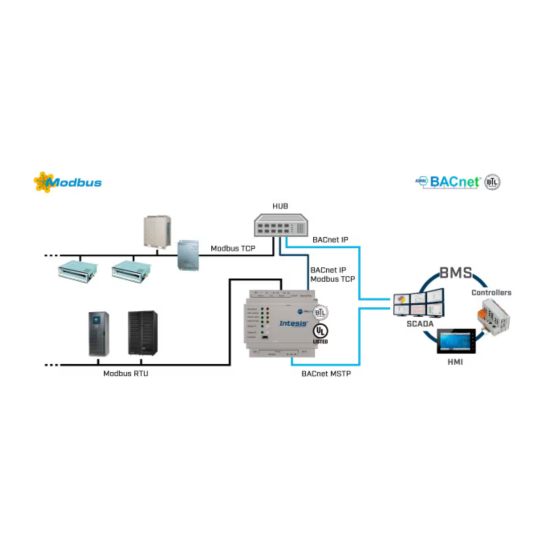

Przykład integracji
