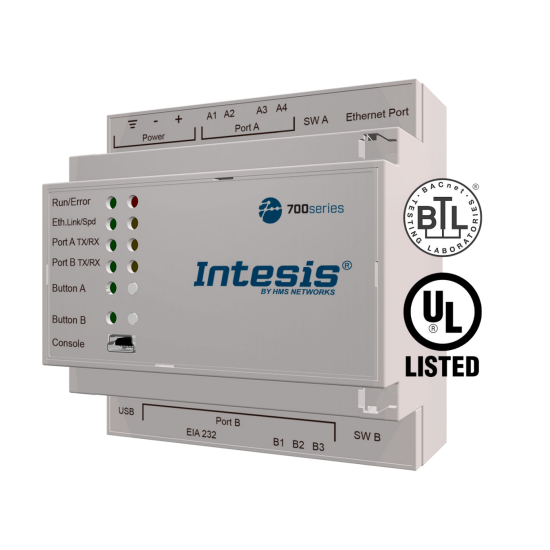

IN703DAL0640000 – brama DALI-2 do Modbus TCP/RTU i BACnet IP/MS-TP, do 64 urządzeń, 24 VDC, DIN rail

IN703DAL0640000 – przemysłowa brama DALI-2 do Modbus TCP/RTU, BACnet/IP i BACnet MS/TP, obsługa do 64 urządzeń, montaż na szynie DIN, zasilanie 24 VDC.

IN703DAL0640000 to przemysłowa brama komunikacyjna z serii Intesis 700series Lighting Gateway, przeznaczona do integracji systemów DALI-2 z sieciami Modbus TCP/RTU oraz BACnet/IP i BACnet MS/TP. Urządzenie obsługuje do 64 urządzeń DALI (lamp, czujników lub sterowników), umożliwiając pełną kontrolę nad oświetleniem z poziomu systemów BMS, SCADA lub PLC. Gateway pozwala na dwukierunkową wymianę informacji o stanie i sterowanie grupami, scenami oraz poszczególnymi oprawami DALI-2. Zintegrowany zasilacz magistrali DALI (250 mA) eliminuje konieczność stosowania zewnętrznego źródła, upraszczając architekturę instalacji.

Dzięki obsłudze protokołów Modbus TCP/RTU i BACnet/IP/MS-TP urządzenie może być elastycznie dopasowane do wymagań różnych projektów. Wybór protokołu możliwy jest w trybie late configuration, co oznacza, że ta sama brama może być użyta w projektach o różnej architekturze komunikacyjnej. Urządzenie może pełnić rolę serwera po stronie Modbus lub BACnet, a dzięki obsłudze do 5 równoległych połączeń TCP zapewnia stabilną integrację z wieloma systemami nadrzędnymi. Funkcja auto-discovery umożliwia automatyczne wykrycie urządzeń DALI i ich parametrów, co znacząco skraca czas konfiguracji i minimalizuje ryzyko błędów.

Platforma Intesis MAPS umożliwia łatwe mapowanie obiektów, zarządzanie scenami, monitoring w czasie rzeczywistym oraz eksport/import konfiguracji projektów. Użytkownik może w prosty sposób konfigurować logikę sterowania, definiować grupy opraw i sceny świetlne oraz ustawiać harmonogramy. Wbudowane narzędzia diagnostyczne pozwalają monitorować status komunikacji i aktywność na poziomie każdego urządzenia DALI, a także wykrywać błędy zasilania, adresowania czy nieprawidłowe odpowiedzi urządzeń. Diody LED na panelu przednim sygnalizują aktywność magistrali DALI, stan zasilania, połączenie Ethernet i ruch w sieci.

IN703DAL0640000 oferuje solidną konstrukcję przemysłową, przeznaczoną do pracy w środowiskach technicznych i budynkowych. Obudowa o wymiarach 90 × 106 × 58 mm wykonana jest z tworzywa ABS UL94 V-0, odpornego na wysoką temperaturę i uszkodzenia mechaniczne. Montaż na szynie DIN EN60715 TH35 umożliwia łatwą integrację w standardowych rozdzielniach. Zasilanie realizowane jest z napięcia 24 VDC ±10% przy poborze maks. 17 W, a wszystkie porty komunikacyjne posiadają izolację galwaniczną 1000 VDC. Brama spełnia wymogi CE, RoHS oraz DALI-2 Certification, co gwarantuje zgodność z normami branżowymi i interoperacyjność z certyfikowanymi urządzeniami DALI-2.

Najważniejsze cechy

• Dwukierunkowa integracja DALI-2 z Modbus TCP/RTU i BACnet/IP/MS-TP
• Obsługa do 64 urządzeń DALI-2 (oprawy, czujniki, kontrolery)
• Wbudowany zasilacz magistrali DALI – 15 VDC, 250 mA
• Funkcja auto-discovery – automatyczne wykrywanie urządzeń DALI i adresów
• Możliwość late configuration – wybór protokołu po wdrożeniu
• Obsługa 5 połączeń TCP równocześnie
• Intesis MAPS – konfiguracja, diagnostyka, monitoring
• Wskaźniki LED dla zasilania, DALI, Ethernet i aktywności sieci
• Kompaktowa obudowa – montaż na szynie DIN
• Certyfikaty: DALI-2, CE, RoHS

Specyfikacja techniczna

Porty komunikacyjne

• DALI-2: 1 × 2-pinowy terminal (obsługa do 64 urządzeń, zasilanie 15 VDC / 250 mA)
• Ethernet: 1 × RJ45 10/100 Mbps (Modbus TCP / BACnet/IP)
• RS-485: 1 × terminal 3-pinowy (Modbus RTU / BACnet MS/TP)
• USB Type-C: do konfiguracji przez Intesis MAPS

Zasilanie

• Napięcie: 24 VDC ±10%
• Pobór mocy: 17 W
• Izolacja portów: 1000 VDC

Obudowa i montaż

• Materiał: ABS UL94 V-0, kolor RAL 7035
• Wymiary: 90 × 106 × 58 mm
• Waga: 205 g (330 g w opakowaniu)
• Montaż: DIN rail EN60715 TH35
• Stopień ochrony: IP20

Warunki środowiskowe

• Temperatura pracy: -10…+60 °C
• Temperatura przechowywania: -30…+60 °C
• Wilgotność: 5–95% bez kondensacji

Wskaźniki LED i przyciski

• LED-y: Power/Error, DALI Tx/Rx, Ethernet Link/Speed, RS-485 Tx/Rx
• Przycisk: reset fabryczny, I-Am (dla BACnet)

Gwarancja i certyfikaty

• Gwarancja: 36 miesięcy
• Certyfikaty: DALI-2, CE, RoHS
• Kraj produkcji: Hiszpania
• HS Code: 8517620000

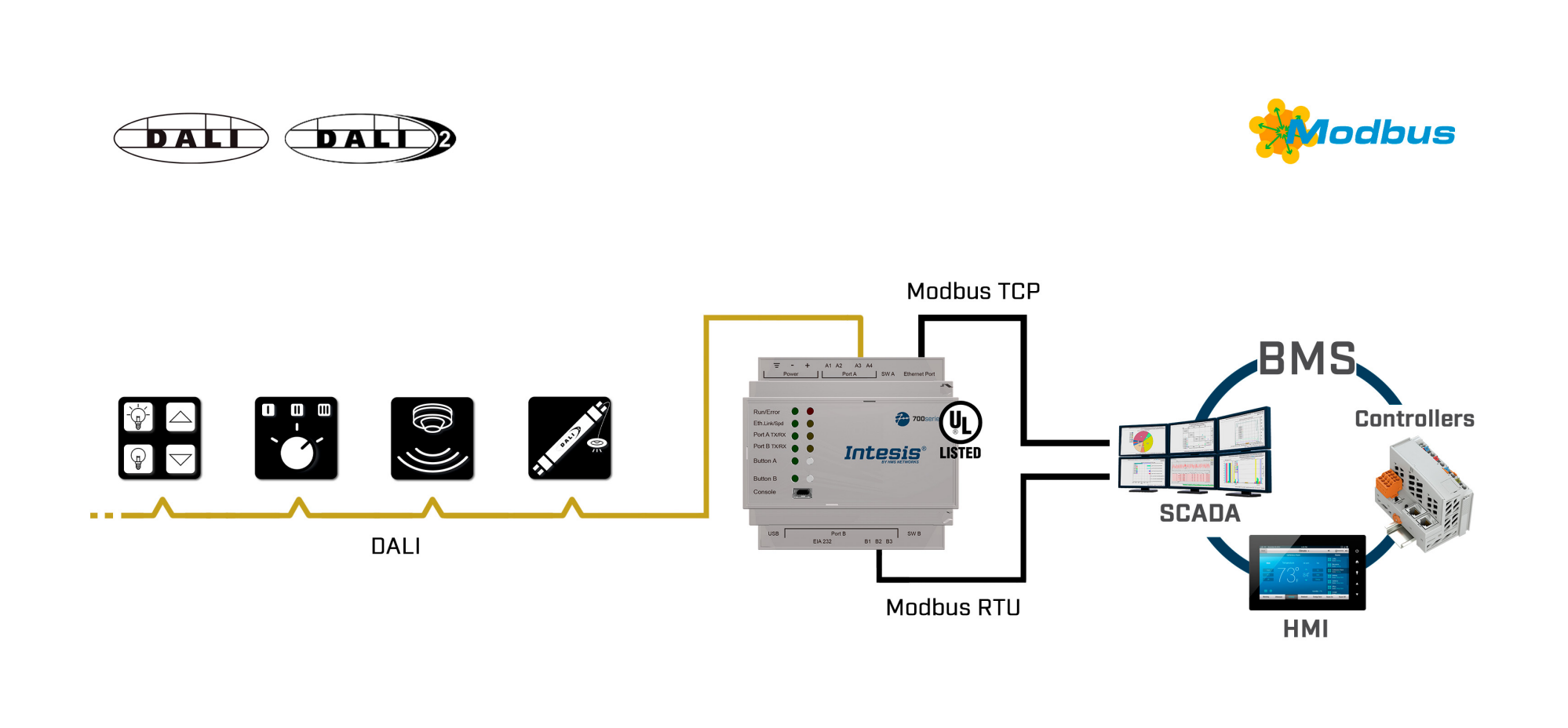

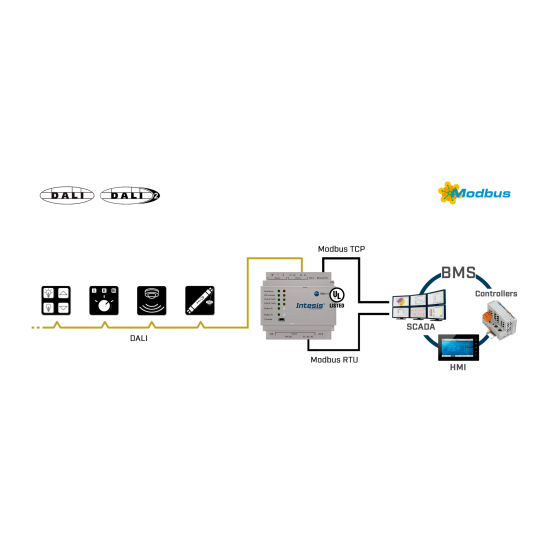

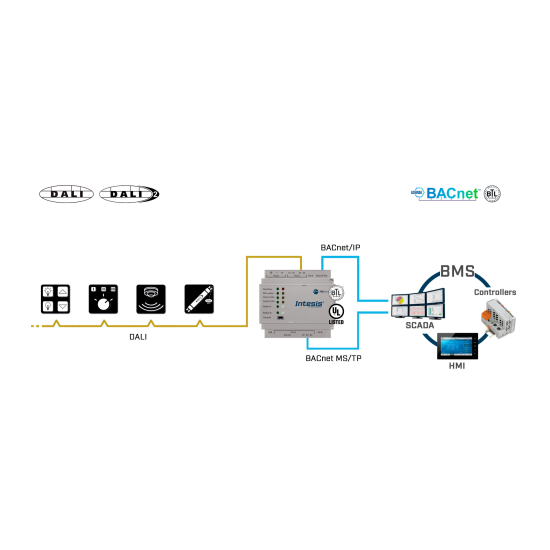

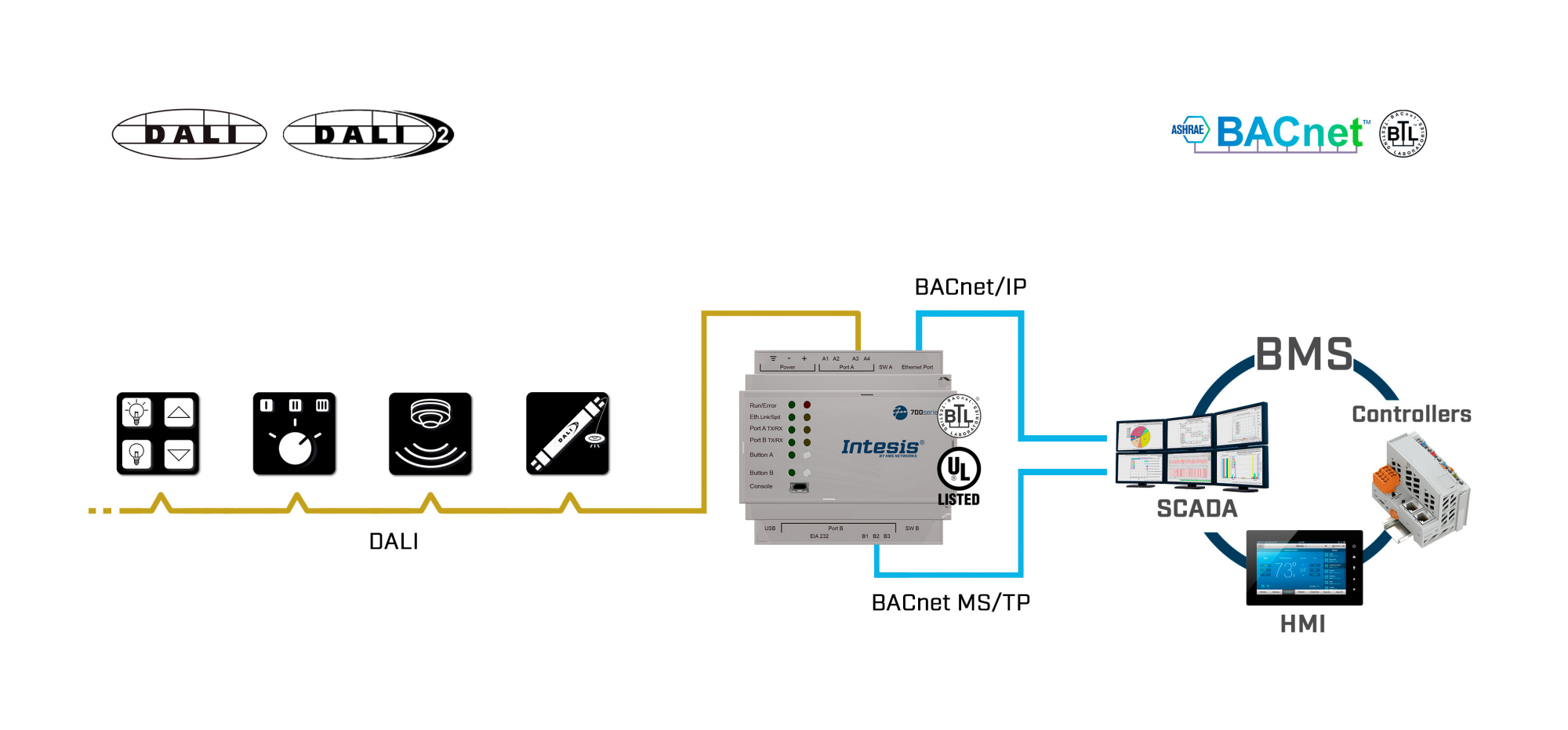

Przykład integracji
