INKNXDAL0640300 – przemysłowa brama DALI-2 do KNX TP PRO, 64 urządzenia ECG + 8 czujników, zasilanie 100–240 V AC/DC, 8 W, montaż DIN lub ścienny

INKNXDAL0640300 – przemysłowa brama DALI-2 do KNX TP PRO, obsługa do 64 urządzeń DALI ECG oraz 8 czujników ruchu/światła, zasilanie 100–240 V AC/DC, 8 W, montaż DIN lub ścienny.

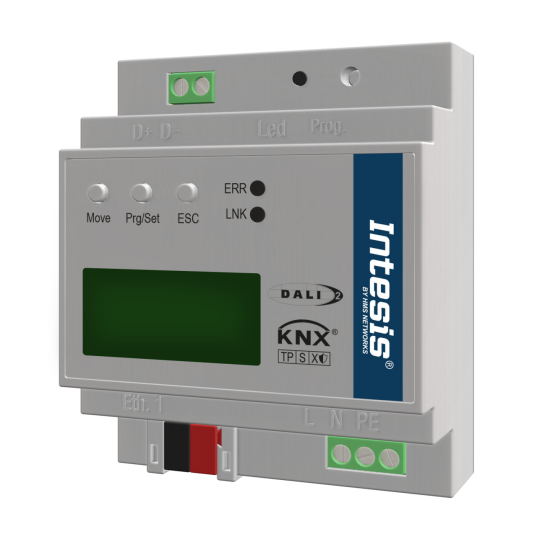

INKNXDAL0640300 to zaawansowana brama komunikacyjna Intesis DALI-2 to KNX TP PRO Gateway, przeznaczona do integracji systemów oświetlenia DALI-2 z magistralą KNX TP. Urządzenie pełni funkcję wielomasterowego kontrolera DALI-2, umożliwiając pełne sterowanie i monitorowanie opraw ECG, grup oraz funkcji broadcast. Wspiera standardowe funkcje włączania/ściemniania, sterowania kolorem RGBW i tunable white, a także zarządzanie oświetleniem awaryjnym zgodnie z EN 62386-202. Gateway jest certyfikowany DALI-2 i KNX, zapewnia pełną interoperacyjność w systemach automatyki budynkowej oraz umożliwia jednoczesną pracę w trybie multi-master.

Urządzenie obsługuje do 64 elektronicznych stateczników (ECG) oraz 8 czujników ruchu lub natężenia światła DALI-2, które mogą być sterowane indywidualnie lub w 16 grupach DALI. Wbudowany zasilacz magistrali DALI 15 V DC eliminuje konieczność stosowania zewnętrznego zasilacza dla opraw. Brama umożliwia tworzenie konfiguracji Human-Centric Lighting (HCL) – np. płynne zmiany temperatury barwowej, sterowanie HSV oraz koordynaty x/y Color Space. Dodatkowo urządzenie prowadzi rejestr czasów pracy oraz realizuje analizę błędów DALI, co zwiększa niezawodność i ułatwia diagnostykę instalacji.

Konfiguracja może być prowadzona na trzy sposoby: bezpośrednio na urządzeniu (przyciski i LED), za pomocą ETS +DCA lub przez wbudowany interfejs webowy. Brama wspiera KNX Data Secure, zapewniając szyfrowaną i bezpieczną komunikację w sieciach automatyki budynkowej. Dodatkowo posiada obsługę MQTT / IoT, co pozwala na integrację z platformami IoT i systemami Smart Building. Wspierane są również urządzenia wejściowe – czujniki ruchu, przyciski ścienne oraz wejścia ogólne, a także wirtualne urządzenia wejściowe dla zaawansowanych scen automatyzacji.

Obudowa o szerokości 72 mm, wysokości 90 mm i głębokości 58 mm wykonana jest z tworzywa PC i przystosowana do montażu na szynie DIN lub na ścianie. Urządzenie zasilane jest napięciem 100 – 240 V AC/DC, 50 / 60 Hz i pobiera 8 W. Izolacja galwaniczna między interfejsami KNX, DALI i zasilaniem wynosi 4 – 5,3 kV, co gwarantuje wysoki poziom bezpieczeństwa elektrycznego. Zakres temperatur pracy to −5 … +45 °C, a przechowywania −25 … +55 °C. Produkt dostarczany jest z instrukcją instalacji i zestawem osłon kabla termokurczliwego.

Najważniejsze cechy

• Dwukierunkowa komunikacja DALI-2 ↔ KNX TP PRO z pełną zgodnością z certyfikatami DALI-2 i KNX.
• Obsługa 64 ECG oraz 8 czujników DALI-2; możliwość sterowania w 16 grupach.
• Wbudowany zasilacz DALI 15 V DC – brak potrzeby zewnętrznego zasilania opraw.
• Pełne sterowanie światłem – RGBW, Tunable White, HSV i Color Space x/y.
• Human-Centric Lighting (HCL) dla komfortu użytkowników i efektywności energetycznej.
• KNX Data Secure – szyfrowana komunikacja w sieci KNX.
• MQTT / IoT ready – integracja ze Smart Building i chmurą.
• Konfiguracja przez ETS +DCA, Web UI lub bezpośrednio na urządzeniu.
• Zasilanie 100–240 V AC/DC, pobór 8 W, izolacja 4–5,3 kV.
• Trwała obudowa PC, montaż DIN EN60715 TH35 lub ścienny, gwarancja 3 lata.

Specyfikacja techniczna

Porty i interfejsy

• DALI: 1 kanał (64 ECG + 8 czujników DALI-2), zasilanie magistrali wbudowane 15 V DC.
• KNX TP: złącze magistrali 2-pin, obsługa KNX Data Secure.
• Ethernet: dla konfiguracji i dostępu Web UI, obsługa MQTT/IoT.
• Zasilanie: 3-pinowe gniazdo (100–240 V AC/DC, 50–60 Hz).
• LED: sygnalizacja statusu urządzenia i komunikacji KNX/DALI.

Zasilanie i izolacja

• Napięcie wejściowe: 100–240 V AC/DC, 50–60 Hz.
• Pobór mocy: 8 W.
• Izolacja elektryczna: 4 – 5,3 kV między KNX, DALI i zasilaniem.

Obudowa i montaż

• Materiał: PC plastik, kolor jasnoszary (RAL 7035).
• Wymiary: 72 × 90 × 58 mm; waga 157 g (netto).
• Montaż: DIN EN60715 TH35 (lub ścienny).

Warunki środowiskowe

• Temperatura pracy: −5 … +45 °C; przechowywania: −25 … +55 °C.
• Wilgotność: do 95 % bez kondensacji.

Certyfikaty i normy

• Certyfikaty: DALI-2, KNX, CE (IT & Telecom Equipment – WEEE Category).
• Kraj produkcji: Niemcy; HS Code: 8517620000.
• Gwarancja: 3 lata.

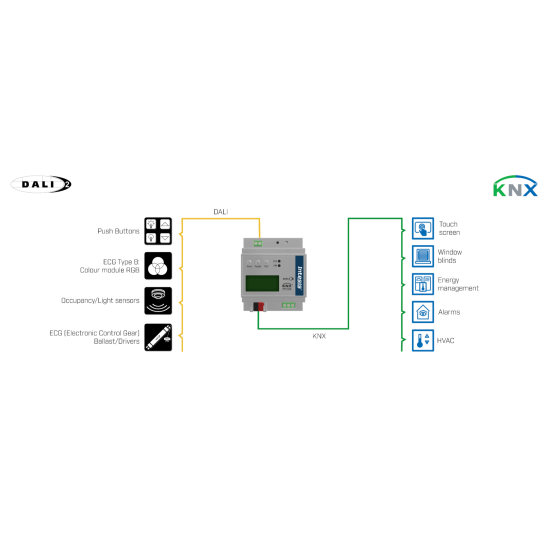

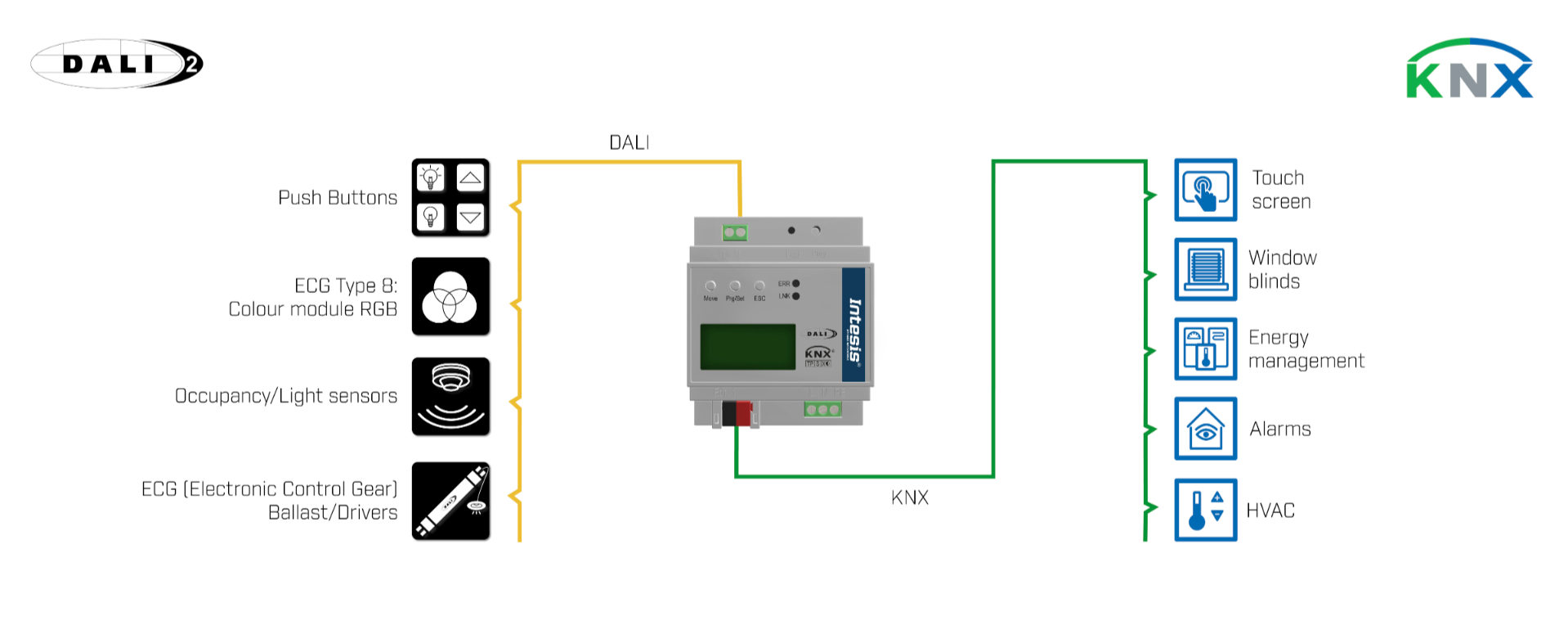

Przykład integracji
