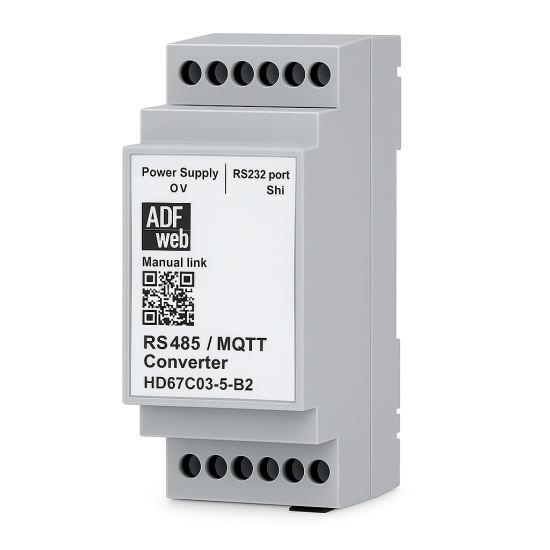

HD67C03-5-G43-B2 – przemysłowy konwerter RS485 na MQTT Broker z LAN i SIM LTE

Konwerter HD67C03-5-G43-B2 – RS485 do MQTT Broker z LAN, SIM LTE i obudową typu B.

HD67C03-5-G43-B2 to przemysłowy konwerter komunikacyjny umożliwiający integrację urządzeń pracujących w standardzie RS485 z nowoczesnymi systemami IoT i IIoT wykorzystującymi protokół MQTT Broker. Model ten należy do rodziny HD67C03, która zapewnia wydajną i stabilną konwersję danych z magistral szeregowych do architektury opartej na MQTT, umożliwiając łatwe włączenie technologii przemysłowych starszej generacji do nowoczesnych systemów sieciowych.

Wersja 5-G43-B2 została wzbogacona o obsługę LAN (Ethernet) oraz komunikacji mobilnej LTE poprzez slot SIM. Takie połączenie zapewnia podwójną łączność sieciową, co znacząco zwiększa odporność systemu na awarie i pozwala na stosowanie konwertera w środowiskach rozproszonych, mobilnych i infrastrukturalnych.

Urządzenie korzysta z wytrzymałej obudowy typu B oraz złączy śrubowych, które umożliwiają szybkie, stabilne i niezawodne podłączenie przewodów w warunkach przemysłowych. Montaż na szynie DIN Rail zapewnia wygodną integrację w standardowych szafach sterowniczych.

Parametry techniczne potwierdzone są w karcie katalogowej HD67C03-5-G43-B2, która opisuje szczegółowe zasady konfiguracji i funkcjonowania rodziny urządzeń HD67C03 — w tym obsługę modułów LTE z anteną SMA Female oraz kartą MicroSIM.

RS485 do MQTT Broker – integracja urządzeń szeregowych z systemami IoT

Konwerter umożliwia pełną konwersję danych z interfejsu RS485 na strukturę MQTT Broker, co pozwala integrować urządzenia przemysłowe z platformami IoT, systemami chmurowymi, wizualizacjami SCADA oraz aplikacjami analitycznymi.

• komunikacja RS485 do 115200 bps,
• możliwość terminacji magistrali poprzez przełącznik DIP (zgodnie z manualem),
• konwersja danych do tematów MQTT,
• publikacja i subskrypcja wiadomości MQTT,
• obsługa wielu klientów MQTT jednocześnie,
• przystosowanie do urządzeń Modbus RTU i innych protokołów szeregowych.

Dzięki temu HD67C03-5-G43-B2 pozwala włączyć technologię RS485 w nowoczesne systemy zbierania danych, logowania, monitoringu oraz zarządzania procesami przemysłowymi.

MQTT Broker – lokalna brama danych dla systemów IIoT

Konwerter pełni rolę MQTT Brokera, co oznacza, że urządzenia, aplikacje i systemy mogą łączyć się z nim bezpośrednio w celu publikowania oraz subskrypcji danych.

Do konwertera mogą być podłączane:

• czujniki i moduły IoT,
• lokalne sterowniki PLC,
• panele HMI,
• serwery edge computing,
• platformy chmurowe,
• systemy BMS/SCADA.

Tym samym konwerter może stanowić kluczowy węzeł komunikacyjny w zakładach przemysłowych, automatyce budynkowej, systemach telemetrycznych oraz wszędzie tam, gdzie wymagana jest ciągła i przejrzysta wymiana danych.

Podwójna komunikacja: LAN + SIM LTE

Wersja G43 została wyposażona w dwie warstwy łączności:

• Ethernet (RJ45) – podstawowa komunikacja z MQTT Broker i konfiguracja,
• SIM LTE – komunikacja mobilna z wykorzystaniem karty MicroSIM.

Dualna łączność pozwala na:

• redundantne połączenie sieciowe,
• obsługę instalacji zdalnych bez stałego dostępu do sieci przewodowej,
• bezpieczeństwo transmisji dzięki pełnej separacji fizycznej,
• lokalizacje mobilne i tymczasowe, gdzie Ethernet nie jest dostępny.

Moduł LTE współpracuje z anteną SMA Female, co umożliwia użycie anten zewnętrznych o wzmocnionym sygnale.

Konfiguracja za pomocą SW67C03 i webservera

Konwerter HD67C03-5-G43-B2 można konfigurować przy użyciu dedykowanego oprogramowania SW67C03. Oprogramowanie jest dostępne do pobrania tutaj:
POBIERZ

SW67C03 umożliwia:

• ustawienia RS485,
• konfigurację MQTT Broker,
• zarządzanie klientami i tematami,
• konfigurację sieci LAN i LTE,
• aktualizację firmware i diagnostykę,
• tworzenie mapowania danych do struktur MQTT.

Urządzenie posiada również wbudowany webserver, który pozwala na monitorowanie statusu pracy, podgląd parametrów oraz sprawdzanie aktywności komunikacyjnej w czasie rzeczywistym.

Konstrukcja przemysłowa – obudowa typu B i montaż na szynie DIN

Zgodnie z dokumentacją, HD67C03-5-G43-B2 oferuje:

• obudowę typu B (Modulbox 4M),
• wymiary: 70 × 60 × 95 mm,
• montaż: szyna DIN 35 mm,
• waga: ok. 200 g,
• złącza śrubowe dla RS485, zasilania i sygnałów,
• temperaturę pracy: -40°C…+85°C.

Konstrukcja urządzenia jest odporna na zakłócenia, niskie i wysokie temperatury oraz drgania, co czyni je odpowiednim dla aplikacji przemysłowych o podwyższonych wymaganiach.

Specyfikacja techniczna

• Porty: 1× RS485, 1× Ethernet, SIM Card
• Protokół RS485: magistrala różnicowa
• MQTT Broker: pełna obsługa publikacji i subskrypcji
• Złącze RS485: 3-pinowe złącze śrubowe
• Złącza sieciowe: RJ45 + SIM
• Szybkość transmisji RS485: do 115200 bps
• Szybkość transmisji MQTT: 10/100 Base-T Autosensing
• Zasilanie: 8…24 V AC lub 12…35 V DC
• Temperatura pracy: -40°C…+85°C
• Wymiary: 70 × 60 × 95 mm
• Waga: ok. 200 g
• Oprogramowanie: SW67C03
• Kod zamówieniowy: HD67C03-5-G43-B2
