Czym są bramki Modbus? Kompleksowy przewodnik

Wyobraź sobie, że próbujesz przeprowadzić rozmowę z kandydatem, który mówi w zupełnie innym języku. Potrzebujesz od niego informacji, ale komunikacja bez pomocy jest niemożliwa. Maszyny przemysłowe bardzo często stają przed dokładnie takim samym problemem, ponieważ „mówią” wyspecjalizowanym cyfrowym językiem nazywanym protokołem, którego nowoczesne komputery zazwyczaj nie rozumieją.

Weźmy jako przykład komercyjną instalację fotowoltaiczną monitorującą produkcję energii na dachu firmy. Chociaż takie systemy generują istotne dane, zwykle opierają się na starszych standardach komunikacyjnych, których nie da się bezpośrednio podłączyć do sieci. Bramka Modbus pełni tutaj rolę niezbędnego tłumacza, zamieniając surowe sygnały z maszyny na format rozpoznawalny przez laptop lub smartfon.

W praktyce technologia ta łączy solidny, starszy sprzęt z dzisiejszymi pulpitami chmurowymi. Podłączając PLC do sieci Ethernet poprzez translację protokołów przemysłowych, właściciele mogą w końcu zdalnie monitorować urządzenia, zamieniając „milczące” maszyny w inteligentne i komunikatywne zasoby.

Bramka Modbus w systemie komunikacji przemysłowej

Dlaczego Twoje urządzenia przemysłowe mówią innym „językiem” niż laptop

Większość z nas jest przyzwyczajona do tego, że aby połączyć się z siecią, wystarczy wpiąć kabel do gniazda. Jednak wytrzymałe urządzenia przemysłowe, takie jak falowniki fotowoltaiczne, rzadko korzystają z takich standardowych połączeń. Zamiast portu internetowego znanego z laptopa, te przemysłowe „konie robocze” zazwyczaj opierają się na starszej metodzie zwanej komunikacją szeregową.

Pomyśl o danych pochodzących z tych maszyn jak o specyficznym języku o nazwie Modbus RTU. Tak jak dwie osoby muszą uzgodnić gramatykę, aby się zrozumieć, tak urządzenia wykorzystują zasady Modbus do organizacji pomiarów. Choć metoda ta jest niezawodna dla maszyn, komputer biurowy po prostu nie „mówi” tym językiem.

Różni się również warstwa fizyczna połączenia. Podczas gdy domowe sieci korzystają z kabli Ethernet, systemy przemysłowe zazwyczaj przesyłają komunikaty Modbus przez prosty dwuprzewodowy standard znany jako RS485. Działa to jak przekazywanie odręcznie zapisanej kartki — skutecznie na dużych odległościach, ale fizycznie niekompatybilnie z portami sieciowymi komputera.

Wymiana tych trwałych maszyn tylko po to, by uzyskać łączność, byłaby kosztowna. Chcesz zachować sprzęt, któremu ufasz, a jednocześnie zyskać nowoczesny wgląd w dane. I właśnie tutaj konwerter RS485 na Ethernet, znany również jako serial to ethernet device server, staje się kluczowym mostem między tymi dwoma światami.

Od odręcznych notatek do e-maili: jak działa konwersja RTU do TCP

Wyobraź sobie, że Twoje urządzenie przemysłowe zapisuje dane na kartce papieru. To właśnie reprezentuje starszy „język” RTU. Aby taka informacja mogła trafić do sieci komputerowej, musi zostać umieszczona w cyfrowej kopercie i odpowiednio „zaadresowana”. Ten proces nazywa się konwersją Modbus RTU do TCP i w praktyce zamienia wolną, fizyczną notatkę w szybki, nowoczesny e-mail.

Tak jak każdy dom potrzebuje numeru ulicy, aby otrzymywać pocztę, tak każde urządzenie w nowoczesnej sieci potrzebuje unikalnej cyfrowej lokalizacji. Konfigurując adres IP dla urządzeń szeregowych za pomocą bramki, nadajesz starszej maszynie odrębną tożsamość w sieci firmowej. Dzięki temu standardowe routery mogą odnaleźć urządzenie i przesłać jego dane razem z pozostałym ruchem sieciowym.

Bramka Modbus TCP do Modbus RTU działa jak niestrudzony listonosz pomiędzy halą produkcyjną a biurem. Nieprzerwanie zarządza tłumaczeniem w trzech krokach:

Nasłuchiwanie: odbiera surowe sygnały danych z urządzenia.

Pakowanie: umieszcza dane w „pakietach” — bezpiecznych kontenerach do przesyłu przez kable Ethernet.

Wysyłanie: przekazuje spakowaną wiadomość do oprogramowania monitorującego (SCADA), aby można było ją odczytać.

Tłumaczenie to odbywa się natychmiast, dzięki czemu możesz obserwować wiele urządzeń jednocześnie z poziomu jednego ekranu. Gdy dane zaczynają swobodnie trafiać na Twoje biurko, możesz przestać skupiać się na problemach z połączeniem i zacząć patrzeć szerzej na efektywność całego systemu.

Koncepcja bramki RS485 do Ethernet Modbus

Trzy sposoby, w jakie bramka Modbus IP oszczędza pieniądze i czas

Monitorowanie urządzeń rozmieszczonych na dużym obszarze lub w wielu lokalizacjach zwykle prowadzi do jednego nieuniknionego kosztu: drogiego czasu dojazdu. Zamiast fizycznie jechać do odległego panelu fotowoltaicznego lub pompy wodnej, aby sprawdzić wskazania, bramka Modbus IP działa jak stały zestaw zdalnych „oczu”. Nieprzerwanie zbiera dane i wysyła je do biura, co oznacza, że technika trzeba wysłać dopiero wtedy, gdy rzeczywiście pojawi się problem, a nie w celu rutynowej kontroli.

Drugą kluczową korzyścią jest szybkość reakcji. Bez bramki często nie wiesz, że maszyna przestała działać, dopóki ktoś przypadkiem tego nie zauważy. Podłączając urządzenia do sieci, otrzymujesz natychmiastowe powiadomienia, gdy zawiedzie grzałka lub generator zgłosi kod błędu. Taka natychmiastowość znacząco skraca czas poświęcony na diagnozowanie błędów komunikacji przemysłowej i pozwala rozwiązać drobne problemy, zanim przerodzą się one w całkowitą awarię urządzenia.

Wdrożenie szybkiego przemysłowego mostu sieciowego zmienia codzienną pracę z reaktywnej na proaktywną:

Przed: ręczne kontrole z notatnikiem przy złej pogodzie; błędy często wykrywane dopiero po kilku dniach.

Po: automatyczne alerty wysyłane na telefon; problemy rozwiązywane w ciągu kilku minut od wystąpienia.

Gdy korzyści finansowe i oszczędność czasu stają się oczywiste, kolejnym logicznym krokiem jest wybór sprzętu dopasowanego do wymagań konkretnego projektu.

Wybór i konfiguracja bramki: lista kontrolna dla początkujących

Wybór odpowiedniego sprzętu zaczyna się od prostego policzenia urządzeń. Jeśli podłączasz pojedynczy starszy generator, podstawowy adapter RS232 do Modbus TCP prawdopodobnie w zupełności wystarczy, aby zintegrować tę konkretną maszynę z siecią. Jeżeli jednak monitorujesz rząd falowników fotowoltaicznych albo całą halę produkcyjną, potrzebujesz bramki wieloportowej, która działa jak sieciowa listwa zasilająca i obsługuje ruch z wielu urządzeń jednocześnie.

Lokalizacja jest równie istotna jak liczba urządzeń, ponieważ różne typy przewodów mają różne ograniczenia zasięgu. O ile maksymalna długość okablowania RS485 może sięgać nawet 4000 stóp (około 1,2 kilometra), starsze typy połączeń często mają problem z transmisją danych na odległość większą niż 50 stóp. Dobre zaplanowanie układu instalacji pozwala uniknąć zakupu bramki, która wymagałaby przestawiania ciężkich maszyn tylko po to, by ją podłączyć.

Łączność zapewnia wygodę, ale wymaga także środków bezpieczeństwa chroniących prywatność operacji. Zabezpieczenie przemysłowych sieci sterowania zapobiega nieautoryzowanemu dostępowi do maszyn, dlatego zawsze warto wybierać bramki oferujące ochronę hasłem. Skorzystaj z tej krótkiej listy kontrolnej, aby kupować świadomie:

  • Policz urządzenia: czy potrzebujesz jednego portu czy czterech?
  • Sprawdź odległość: czy urządzenia są blisko siebie, czy rozproszone na dużym obszarze?
  • Zweryfikuj typ „wtyku”: czy maszyna korzysta ze złącza pinowego, czy z gołych przewodów?
  • Zaplanuj ochronę hasłem: upewnij się, że urządzenie ma podstawowe funkcje bezpieczeństwa.

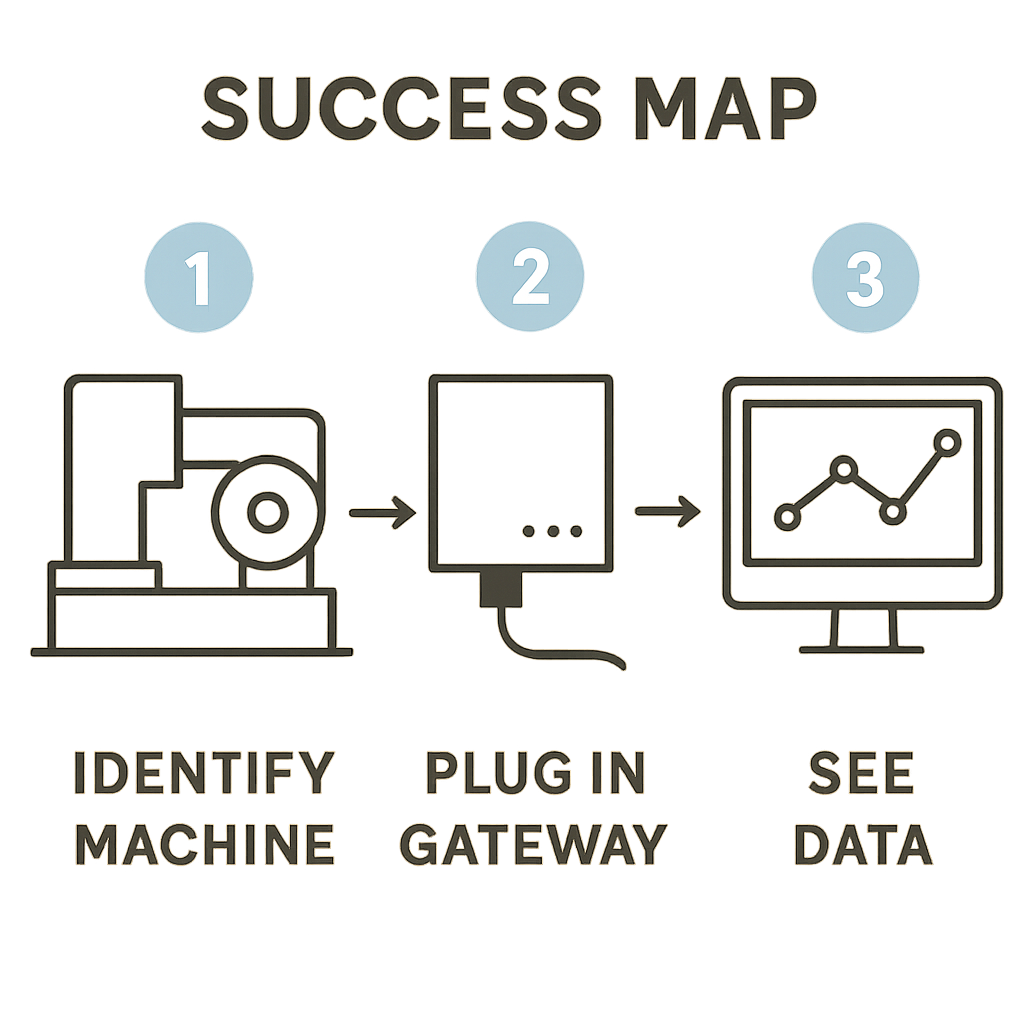

Budowa mostu danych: prosty 3-etapowy plan dla łączności przemysłowej

Wizualizacja łączności przemysłowej i bramki Modbus

Nie musisz już patrzeć na starsze maszyny jak na ciche, odizolowane wyspy. Bramka Modbus daje klucz do odblokowania cennych danych ukrytych wewnątrz tych urządzeń. To niezbędny tłumacz, który zamienia surowe sygnały maszyn na czytelne i praktyczne informacje zrozumiałe dla nowoczesnych komputerów.

Rozpocznij projekt łączności od prostego zinwentaryzowania urządzeń, które chcesz monitorować zdalnie. Bramka obsługuje w tle złożone mapowanie danych protokołu Modbus, dzięki czemu integracja starszego sprzętu z systemami SCADA staje się tak logiczna, jak podłączenie inteligentnego urządzenia w domu. Nie potrzebujesz dyplomu inżyniera, aby zacząć — wystarczy jasna wizja tego, co chcesz mierzyć.

Czasy ręcznego obchodzenia hali w celu sprawdzania liczników czy wspinania się na dach, by kontrolować panele, odchodzą w przeszłość. Gdy taki cyfrowy most zostanie wdrożony, możesz z pełnym przekonaniem przenieść kluczowe informacje bezpośrednio na wyciągnięcie ręki. Zaufaj tej sprawdzonej technologii i zamień milczące urządzenia w aktywnych partnerów wspierających sukces Twojego biznesu.
