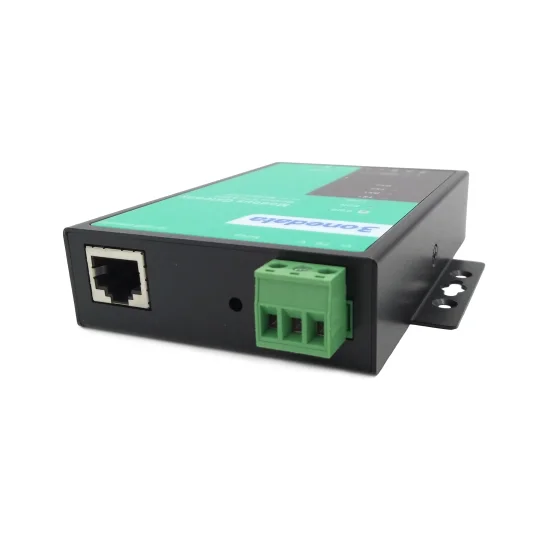

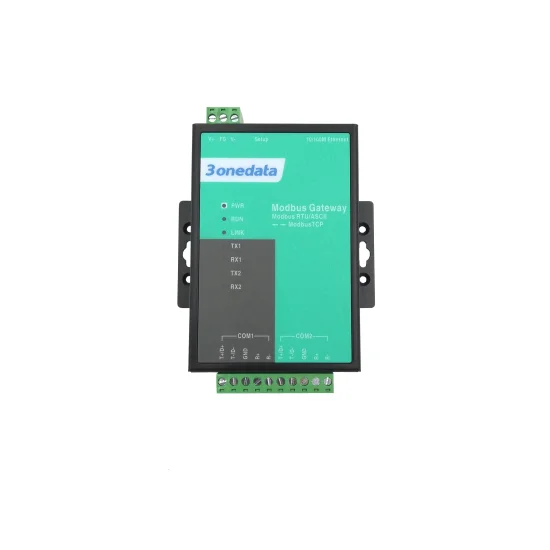

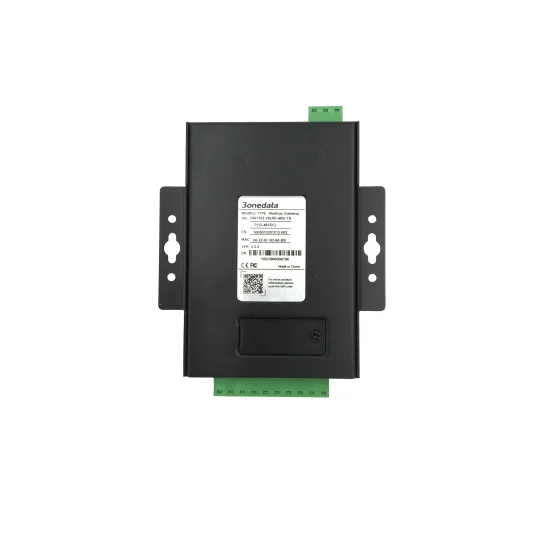

Brama Modbus RTU/ASCI na Modbus TCP - GW1102-2D(RS-485)
  • Dostępność: W magazynie – dostawa 1-2 dni robocze!
  • Producent: 3onedata
  • Model: GW1102-2D(RS-485)
834,03 zł

Dostępne opcje

Przemysłowy gateway Modbus RTU/ASCII na Modbus TCP. Porty komunikacyjne 2x RS-485/422 oraz Ethernet, szeroki zakres temperatur pracy, obudowa IP40

GW1102-2D(RS-485)-TB-P(12-48VDC) to bramka Modbus przeznaczona do integracji sieci Modbus RTU/ASCII i Modbus TCP; może osiągnąć konwersję między protokołami Modbus RTU/ASCII i Modbus TCP. Ten produkt ma 2 porty szeregowe RS-485/422 i 1 port miedziany 100M Ethernet. Może być montowany na ścianie, aby spełniać różne warunki projektów. Bramka Modbus obsługuje wiele protokołów sieciowych, takich jak Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH,SMTP, SNTP, DNS i DHCP. Posiada pełną funkcję zarządzania i obsługuje kontrolę dostępu, szybką konfigurację, aktualizację online itp. Obsługiwane są tryby RTU Master, RTU Slave, ASCII Master, ASCII Slave i inne; obsługuje do 256 dostępów Modbus TCP klient (master) i łączy do 128 urządzeń Modbus TCP serwer (slave). Obsługiwane są również TELNET, WEB, SSHD i inne tryby dostępu. Może zapewnić użytkownikom dobre doświadczenia, dzięki przyjaznemu interfejsowi systemu zarządzania siecią, prostej i wygodnej obsłudze.

Przełącznik DIP umożliwia konfigurację rezystancji podciągania/opuszczania i rezystancji zacisków za pomocą jednego przycisku. Sprzęt przyjmuje bezwentylatorowy, niski pobór mocy, szeroki zakres temperatur i napięcia oraz przeszedł rygorystyczne testy standardów przemysłowych, dzięki czemu może być stosowany w środowisku przemysłowym z surowymi wymaganiami dotyczącymi EMC. Może być szeroko stosowany w systemach sterowania i zarządzania PLC, systemach automatyki budynku, systemach automatyki służby zdrowia, systemach monitorowania przyrządów pomiarowych i sił środowiskowych itp.


Cechy:

  • Obsługuje 2 porty szeregowe RS-485/422 i 1 interfejs Ethernet 10/100Base-T(X)
  • Obsługa konwersji między protokołem Modbus RTU/ASCII i Modbus TCP
  • Obsługa RTU Master, RTU Slave, ASCII Master, ASCII Slave i innych trybów pracy
  • Obsługa mapowania wirtualnego i rzeczywistego ID w celu uzyskania elastycznego dostępu między urządzeniami Master i Slave
  • Obsługa wejścia zasilania 12 ~ 48VDC
  • Obsługa szerokiego zakresu temperatur pracy -40~75°C

Specyfikacja:

Ethernet

  • Standardy: 10Base-T, 100Base-TX
  • Protokoły: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS
  • Szybkość: Automatyczna kontrola przepływu 10/100M, MDI/MDI-X Autotunning
  • Ilość interfejsu: 1
  • Forma interfejsu: RJ45
  • Tryb dupleksu: Autoadaptacja w trybie pełnego/półdupleksu

Port szeregowy

  • Standardy: EIA RS-485, RS-422
  • Protokoły: Modbus RTU/ASCII
  • Ilość portów szeregowych: 2 porty szeregowe RS-485/422
  • Sygnał RS-485 signal: D+, D-, GND
  • Sygnał RS-422: T+, T-, GND, R+, R-
  • Szybkość transmisji: 110-115200bps
  • Bit danych: 7bit, 8bit
  • Bit parzystości: None, Even, Odd, Space, Mark
  • Bity stopu: 1bit, 2bit

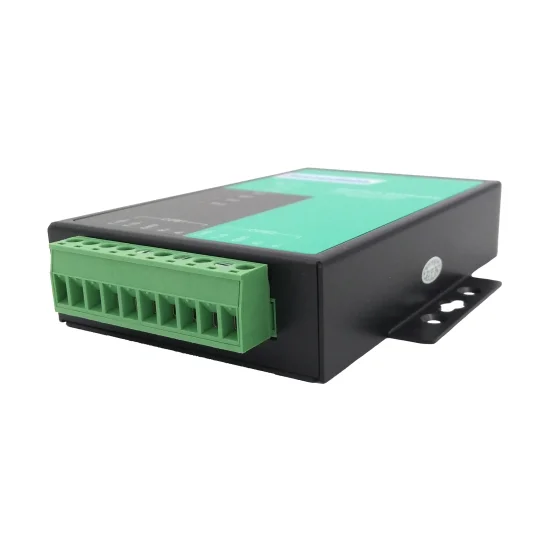

  • Forma interfejsu: przyjmuje 10-stykowe bloki zacisków o skoku 5,08 mm
  • Sterowanie kierunkowe: kierunek RS-485 przyjmuje technologię automatycznego sterowania kierunkiem danych
  • Pull high/low resistor dla RS-485: 4.7kΩ
  • Wytrzymałość izolacji elektromagnetycznej: 3KVDC/2KVrms
  • Tryb pracy: RTU Master, RTU Slave, ASCII Master and ASCII Slave
  • Ilość połączeń: obsługa do 256 klientów Modbus TCP (master) i podłączenie do 128 urządzeń serwera Modbus TCP (slave)

Metoda konfiguracji

  • Zarządzanie konfiguracją WEB, konfiguracja TELNET, narzędzie do konfiguracji Windows, konfiguracja SSHD

Bezpieczeństwo

  • Klasyfikacja uprawnień użytkownika, filtrowanie adresów IP, filtrowanie adresów MAC, alarm SNMP/Mail/System Log, kontrola dostępu HTTP/HTTPS/SSHD/TELNET

Wskaźnik

  • Wskaźnik zasilania, wskaźnik pracy, wskaźnik portu Ethernet, wskaźnik portu szeregowego

Zasilanie

  • 12~48VDC, 3-stykowe listwy zaciskowe o rozstawie 5,08 mm
  • Brak polaryzacji zasilania

Pobór energii

  • Bez obciążenia: 0.8W@12VDC (wysoka temperatura)
  • Pełne obciążenie: 0.8W@12VDC (wysoka temperatura)

Środowisko pracy

  • Temperatura pracy: -40°C ~ 75°C
  • Temperatura przechowywania: -40°C ~ 85°C
  • Wilgotność względna: 5% ~ 95% (bez kondensacji)

Cechy fizyczne

  • Obudowa: ochrona IP40, metal
  • Montaż: montaż na ścianie
  • Wymiary (W x H x D): 97mm×110mm×25mm
  • Waga: 0.3kg

Standardy przemysłowe:

  • IEC 6100042 (ESD, wyładowania elektrostatyczne), Level 3

    • Wylot powietrza: ±8kV
    • Wyładowanie kontaktowe: ±6kV

  • IEC 6100044 (EFT, elektryczne szybkie impulsy przejściowe), Level 3

    • Zasilanie: ±2kV
    • Sygnał: ±1kV

  • IEC 6100045 (przepięcie), Level 3

    • Zasilanie: tryb wspólny±2kV, tryb różnicowy±1kV
    • Sygnał: tryb wspólny±2kV, tryb różnicowy±1kV
  • Wstrząs: IEC 60068-2-27
  • Swobodny spadek: IEC 60068-2-32
  • Wibracje: IEC 60068-2-6

Certyfikat: CE, FCC, RoHS

Gwarancja: 5 lat


Główne parametry techniczne
Ethernet 1x 10/100BaseT(X)
Port szeregowy 2x RS-485/422
Wsparcie protokołów Modbus TCP, Modbus RTU, Modbus ASCII, Ethernet IP
Cechy przemysłowe
Obudowa Metalowa
Stopień ochrony IP IP40
Temperatura pracy -40°C do 75°C
Napięcie wejściowe 12~48VDC
Certyfikaty i normy CE, FCC, RoHS
Gwarancja producenta 3 lata
Montaż na ścianę
