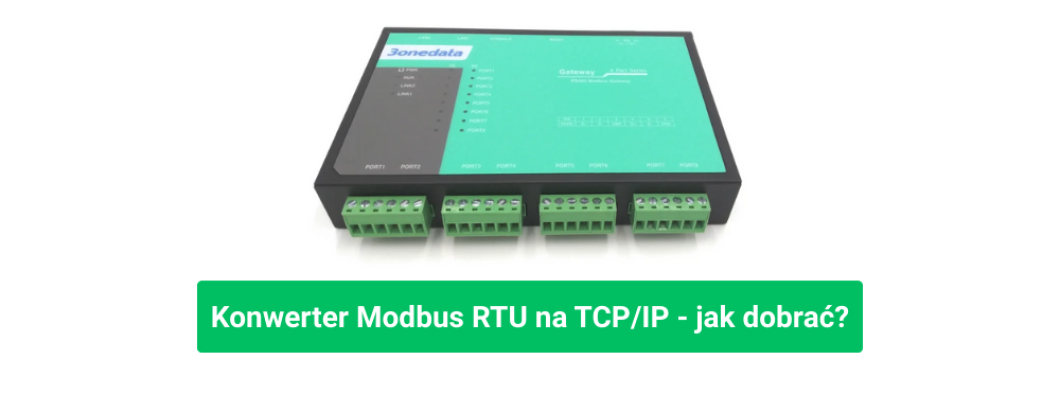

Dlaczego właśnie teraz warto sięgnąć po konwerter Modbus RTU na TCP/IP

W wielu zakładach i budynkach pracują setki urządzeń opartych na magistralach szeregowych RS-232/RS-485. Są sprawdzone, solidne… i zamknięte w świecie Modbus RTU lub ASCII. Tymczasem systemy nadrzędne – SCADA, BMS, analityka danych, integracje chmurowe – żyją już w sieci Ethernet i potrzebują Modbus TCP/IP. Konwerter Modbus RTU na TCP/IP staje się więc czymś więcej niż adapterem: to brama, która spina oba światy i umożliwia skalowanie infrastruktury bez wymiany parku urządzeń.

Sercem nowoczesnych wdrożeń są dziś bramy wieloportowe (1, 2, 4 lub 8 portów RS-232/RS-485). Pozwalają one segmentować instalacje wg linii, pięter, stref, a nawet krytyczności procesów – przy jednym adresie IP i jednym punkcie zarządzania. Zyskujesz krótszy czas uruchomienia, prostsze utrzymanie i bezpieczne przejście na Ethernet bez bolesnych przestojów.

Jak działa brama Modbus RTU ↔ Modbus TCP/IP (i gdzie najczęściej się sprawdza)

Zasada pracy jest przejrzysta: brama odbiera ramki Modbus RTU/ASCII z interfejsów szeregowych i mapuje je na Modbus TCP/IP po stronie Ethernet (i odwrotnie). To translacja transparentna – aplikacje klienckie w sieci IP widzą Twoje urządzenia tak, jakby od początku mówiły „po TCP”.

  • SCADA/BMS: centralny odczyt liczników energii, ciepła, wody, gazu – bez przebudowy istniejących RS-485
  • HVAC: integracja central wentylacyjnych, czujników temperatury, CO₂ i wilgotności z warstwą IP
  • Produkcja: konsolidacja danych falowników, sterowników napędów, modułów I/O i czujników procesu
  • Modernizacje: szybkie „dołączenie do Ethernetu” przy zachowaniu RTU po stronie maszyn

Tryby pracy, które zwiększają elastyczność

W praktyce potrzebujesz zarówno kierunku TCP→RTU, jak i RTU→TCP. Dlatego kluczowa jest obsługa trybów: RTU Master (RTU master → TCP slave), RTU Slave (TCP master → RTU slave), a także odpowiedników dla ASCII. Dobre bramy oferują ponadto mapowanie Slave ID, priorytety dostępu dla masterów oraz tryby „smart” do cyklicznych odczytów.

Wielokanałowość, która porządkuje instalację (1–8 portów RS-232/RS-485)

Jednym urządzeniem podzielisz system na logiczne segmenty. Każdy port szeregowy może mieć osobne parametry (baud rate, parzystość, bity stopu), własne listy urządzeń oraz niezależną politykę zapytań – dzięki temu od razu wiesz, gdzie szukać przyczyn ewentualnych opóźnień. Przy dużych obiektach 4- i 8-portowe bramy znacząco redukują okablowanie, liczbę zasilaczy i adresów IP.

Warstwa sieciowa: Dual IP, redundancja łączy i adresacja bez bólu

W rozwiązaniach klasy przemysłowej dwa porty Ethernet to nie luksus, ale standard niezawodności. Bramy wspierają Single IP (oba porty w jednej podsieci: tryb przełączający lub redundancja z aktywnym/zapasowym interfejsem) oraz Dual IP (dwa różne VLAN-y/podsieci, dwa MAC-i), co ułatwia separację ruchu i utrzymanie dostępności.

Po stronie adresacji typowe jest wsparcie DHCP/BOOTP oraz ręczna konfiguracja IP/DNS, tak abyś mógł dopasować urządzenie do polityk sieciowych i automatyzować wdrożenia na większą skalę.

Bezpieczeństwo i zdalne zarządzanie

Dostęp do bramy można ograniczyć i utwardzić: HTTPS/HTTP/SSH/Telnet – włącz/wyłącz per interfejs, role użytkowników (administrator/użytkownik), a nawet filtry IP i MAC dla ruchu zarządzającego. To pozwala dopasować poziom dostępu do polityk OT i podzielić obowiązki między utrzymaniem a integratorem.

Diagnostyka, alarmy i logi – szybkie „root-cause” bez zrywania produkcji

W warstwie diagnostycznej liczą się narzędzia, które skracają MTTR: ping, traceroute, logi systemowe lokalne i zdalne (syslog TCP/UDP), a do tego SNMP i alerty e-mail dla zdarzeń (upgrade, zmiana konfiguracji, import/eksport). Takie funkcje budują przewidywalność i pozwalają reagować zanim użytkownik końcowy odczuje problem.

„Mądre” tryby i mapowanie: jak uprościć setki zapytań bez pisania middleware

Dobra brama Modbus potrafi więcej niż tylko translację ramek. Mapowanie Slave ID porządkuje dostęp do urządzeń po obu stronach (TCP/RTU), Priority Control nadaje priorytet wybranym masterom (ważne w środowiskach z wieloma klientami), a Intelligent Commands / Smart Mode realizuje cykliczne odczyty („polling”) z kontrolą interwałów i starzenia cache’u, odciążając aplikację nadrzędną. Wiele urządzeń wspiera też Automatic Route – autodetekcję mapowania po stronie RTU/ASCII.

Checklista: konfiguracja portów szeregowych, która oszczędza nerwy

  • Dobierz baud rate, parzystość i bity stopu wspólne dla całej magistrali
  • Na RS-485 trzymaj się zasad okablowania: terminacja, właściwa topologia, dobra separacja od torów mocy
  • W większych halach – stosuj ekranowane przewody i izolację galwaniczną
  • Na etapie testów sprawdzaj czasy odpowiedzi i ustawiaj timeouty oraz liczbę powtórzeń (retries) adekwatnie do obciążenia

Scenariusze wdrożeń – od małej maszynowni do rozproszonego kampusu

1) Jedna hala, cztery linie – jedna brama 8× RS-485

Każda linia posiada własną magistralę RS-485 z 20–30 urządzeniami. Zamiast czterech oddzielnych konwerterów montujesz jedną bramę 8-portową. Każda linia trafia na osobny port, a system nadrzędny łączy się z jednym adresem IP (Modbus TCP). Przeglądasz logi, mierzysz przepustowość, reagujesz szybciej – i nie mnożysz punktów awarii.

2) Budynek biurowy – modernizacja BMS bez wymiany liczników

W budynku pracują liczniki energii na RTU. Dodajesz bramę 2–4× RS-485 i centralnie udostępniasz dane jako Modbus TCP do BMS. Dwa porty Ethernet konfigurujesz w trybie Dual IP: ruch BMS i ruch utrzymaniowy trafiają do osobnych VLAN-ów; w razie potrzeby włączasz redundantny uplink.

3) Rozproszony kampus – SNMP i syslog jako „czujniki” stabilności

Kilkadziesiąt bram, każdy budynek z własnym łączem. Zamiast czekać, aż ktoś zgłosi problem, ustawiasz SNMP Trap i zdalny syslog w trybie TCP/UDP. Alarmy (w tym mailowe) uruchamiają się przy krytycznych zdarzeniach: upgrade firmware, import konfiguracji, zmiany w ustawieniach. Dzięki temu masz centrum dowodzenia, które realnie skraca czasy reakcji.

Dobór bramy krok po kroku – krótki przewodnik inżyniera

  1. Porty szeregowe: policz aktualne i planowane urządzenia; uwzględnij margines na rozwój (często opłaca się 4- lub 8-port).
  2. Tryby i mapowanie: czy potrzebujesz RTU Master/Slave, ASCII Master/Slave, mapowania ID, priorytetów masterów, smart polling?
  3. Ethernet: Single/Dual IP, redundancja łączy, VLAN-y – zgodnie z polityką OT/IT.
  4. Bezpieczeństwo: HTTPS/SSH, role użytkowników, filtry IP/MAC; logowanie zdarzeń i integracja z SIEM.
  5. Diagnostyka: ping/traceroute, system log, zdalny syslog, SNMP, alerty e-mail.
  6. Środowisko: izolacja galwaniczna linii, EMC, zasilanie awaryjne, watchdog, temperatury pracy.

Najczęstsze błędy, które psują wdrożenia (i jak ich uniknąć)

  • Bałagan w adresacji i Slave ID – brak mapowania? Zacznij od inwentaryzacji i ustandaryzowania numeracji (później łatwiej rozwinąć system).
  • Jeden port, za dużo urządzeń – jeśli czasy odpowiedzi rosną, rozdziel urządzenia na kilka portów i zdefiniuj priorytety masterów.
  • Brak izolacji i ekranowania – w strefach zakłóceń to proszenie się o błędy ramek.
  • Zero monitoringu – bez SNMP/syslog nie wiesz, że problem rośnie, dopóki nie zatrzyma procesu.

Warsztat konfiguracyjny – co przyspiesza start i serwis

W praktyce liczy się ergonomia. Web-GUI z jasnym „Device Information” (model, wersje, czas pracy, CPU, RAM), intuicyjne Network Settings (DHCP/BOOTP/manual), szybkie przełączanie Single/Dual IP, a także czytelne panele Protocol Setting (Mode, Slave ID Map, Priority, Advanced, Intelligent Commands). Gdy do tego dochodzą narzędzia typu backup/restore i upgrade oprogramowania z logowaniem zdarzeń, cały cykl życia bramy staje się przewidywalny.

Bezpieczeństwo operacyjne: dostęp, czas i spójność

W środowisku OT reguły są proste: dostęp ma być tylko dla uprawnionych, konfiguracje spójne, a czas – przewidywalny. Włącz HTTPS/SSH, wyłącz protokoły, których nie używasz (np. Telnet), przypisz role użytkowników i w razie potrzeby ogranicz dostęp po adresach IP/MAC. Zsynchronizuj czas (NTP), bo bez spójnych timestampów analiza logów staje się loterią.

FAQ dla inżyniera wdrożeniowca

Czy brama „przepuści” każdy ruch Modbus?

Tak – translacja jest transparentna, natomiast o wydajności decydują: liczba urządzeń na porcie, szybkość łącza szeregowego, timeouty i kolejka zapytań. W trybach z inteligentnym pollingiem brama może odciążyć system nadrzędny, przejmując cykliczne odczyty rejestrów.

Po co mi Dual IP, skoro mam jeden VLAN?

Dual IP to nie tylko redundancja – to także higiena ruchu (oddzielenie zarządzania od produkcji) i elastyczność podczas migracji. Jeśli dziś jest jeden VLAN, jutro może być dwa. Brama gotowa na oba scenariusze oszczędza czas i przebudowy.

Czy muszę pisać middleware do mapowania?

Nie. Wiele bram ma natywne Slave ID Map, Priority Control i Automatic Route, które rozwiązują typowe wyzwania bez developmentu – to krótszy time-to-value i mniejsza podatność na błędy.

Podsumowanie – jak podejść do modernizacji z głową

Dobrze dobrany konwerter Modbus RTU na TCP/IP sprawia, że modernizacja nie oznacza wymiany wszystkiego. Wybierasz liczbę portów szeregowych, tryby, funkcje bezpieczeństwa i diagnostykę, a potem pozwalasz, by dane popłynęły szerokim torem do sieci IP, BMS i SCADA. Zyskujesz większą kontrolę, krótsze czasy reakcji i gotowość na kolejne kroki cyfryzacji.
