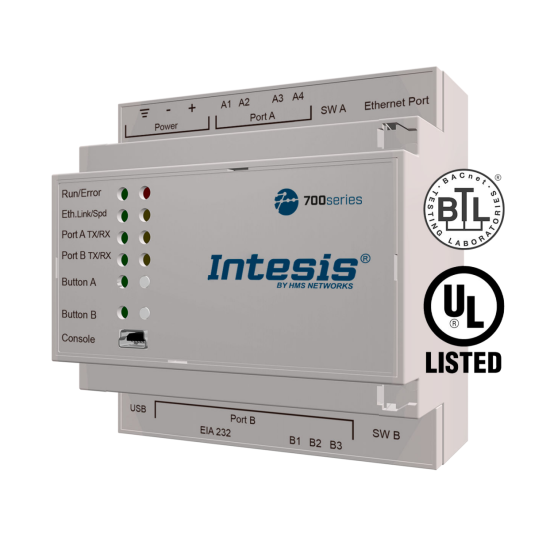

IN701KNX3K00000 – brama KNX do Modbus TCP/RTU, BACnet/IP, MS/TP i ASCII, do 3000 punktów, DIN rail, 24 VDC

IN701KNX3K00000 – przemysłowa brama KNX do Modbus TCP/RTU, BACnet/IP, BACnet MS/TP i ASCII, obsługa do 3000 punktów komunikacyjnych, montaż na szynie DIN, zasilanie 24 VDC.

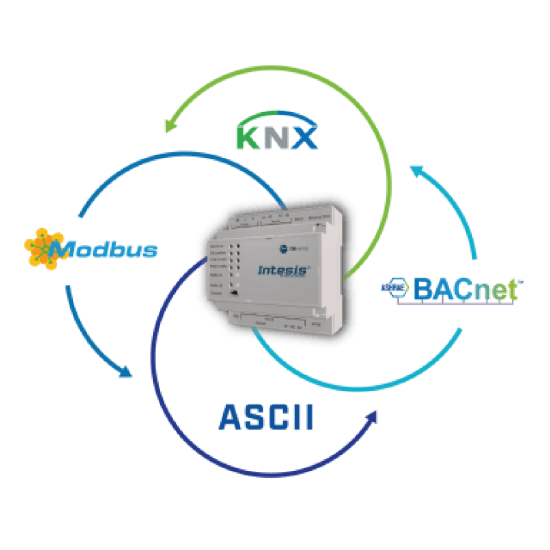

IN701KNX3K00000 to zaawansowana brama komunikacyjna z serii Intesis 700series, przeznaczona do integracji KNX TP z systemami Modbus TCP/RTU, BACnet/IP, BACnet MS/TP oraz ASCII. Urządzenie obsługuje do 3000 punktów, co czyni je idealnym rozwiązaniem dla dużych projektów automatyki budynkowej oraz przemysłowej, wymagających pełnej interoperacyjności wielu systemów. Gateway może działać zarówno jako serwer, jak i klient, co zapewnia maksymalną elastyczność konfiguracji i dopasowania do różnych scenariuszy wdrożeniowych.

Konfiguracja realizowana jest w środowisku Intesis MAPS, które oferuje intuicyjne mapowanie obiektów, diagnostykę w czasie rzeczywistym oraz szybki import/eksport projektów. Funkcja late configuration umożliwia zmianę protokołu po stronie IP nawet po uruchomieniu systemu, co obniża koszty magazynowania sprzętu i zwiększa uniwersalność. Rozbudowane narzędzia diagnostyczne i wskaźniki LED pozwalają na szybkie wykrywanie usterek i stabilną eksploatację, niezależnie od charakterystyki projektu. Gateway jest odpowiedni zarówno dla nowych instalacji, jak i dla modernizacji istniejących systemów automatyki.

Model IN701KNX3K00000 został zaprojektowany z myślą o niezawodnej pracy w warunkach przemysłowych i budynkowych. Kompaktowa obudowa o wymiarach 90 × 106 × 58 mm z możliwością montażu na szynie DIN EN60715 TH35 ułatwia integrację w typowych szafach sterowniczych. Urządzenie zasilane jest napięciem 24 VDC lub 24 VAC, a wszystkie porty komunikacyjne wyposażono w izolację galwaniczną dla zwiększonego bezpieczeństwa pracy. Dostępne interfejsy to Ethernet, RS-232, RS-485 oraz KNX, a protokół ASCII obsługiwany jest zarówno przez porty szeregowe, jak i TCP/IP. Certyfikaty CE i RoHS gwarantują zgodność z wymaganiami międzynarodowymi w zakresie bezpieczeństwa i ochrony środowiska.

Najważniejsze cechy

• Integracja KNX TP z Modbus TCP/RTU, BACnet/IP, BACnet MS/TP i ASCII
• Obsługa do 3000 punktów komunikacyjnych
• Możliwość pracy jako serwer i klient – elastyczność w projektach
• Konfiguracja i diagnostyka w Intesis MAPS
• Late configuration – zmiana protokołu po wdrożeniu
• Komunikacja ASCII poprzez RS-232/RS-485 oraz TCP/IP
• Kompaktowa obudowa z montażem na szynie DIN
• Zasilanie: 24 VDC / 24 VAC z izolacją portów
• Certyfikaty: CE, RoHS

Specyfikacja techniczna

Porty komunikacyjne

• KNX TP
• Ethernet 10/100 Mbps
• RS-232
• RS-485

Zasilanie

• 9–36 VDC lub 24 VAC ±10%
• Maks. pobór prądu: 180 mA

Obudowa i montaż

• Wymiary: 90 × 106 × 58 mm
• Waga: 205 g
• Montaż: szyna DIN EN60715 TH35
• Materiał: ABS UL 94 V-0
• Stopień ochrony: IP20

Warunki środowiskowe

• Temperatura pracy: -10…+60 °C
• Wilgotność: 5–95% (bez kondensacji)

Gwarancja i certyfikaty

• Gwarancja: 36 miesięcy
• Certyfikaty: CE, RoHS
• Kraj produkcji: Hiszpania

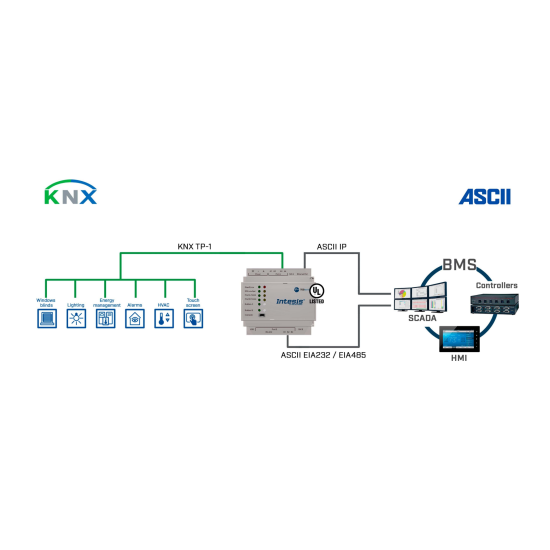

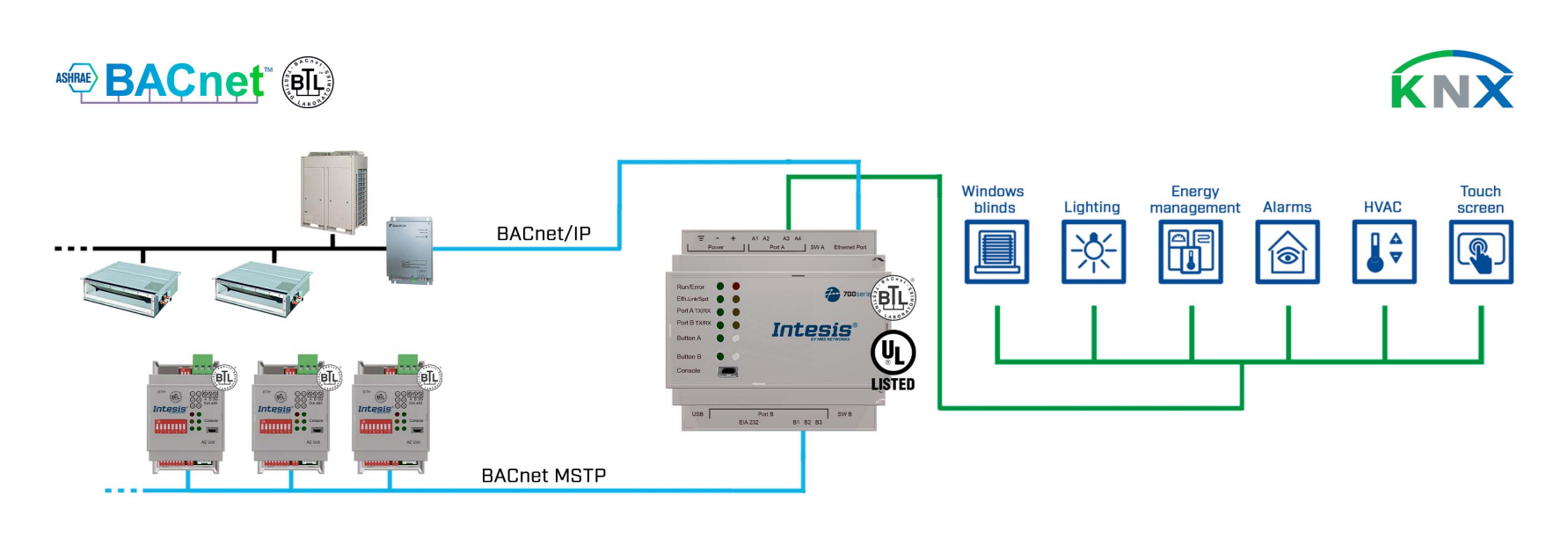

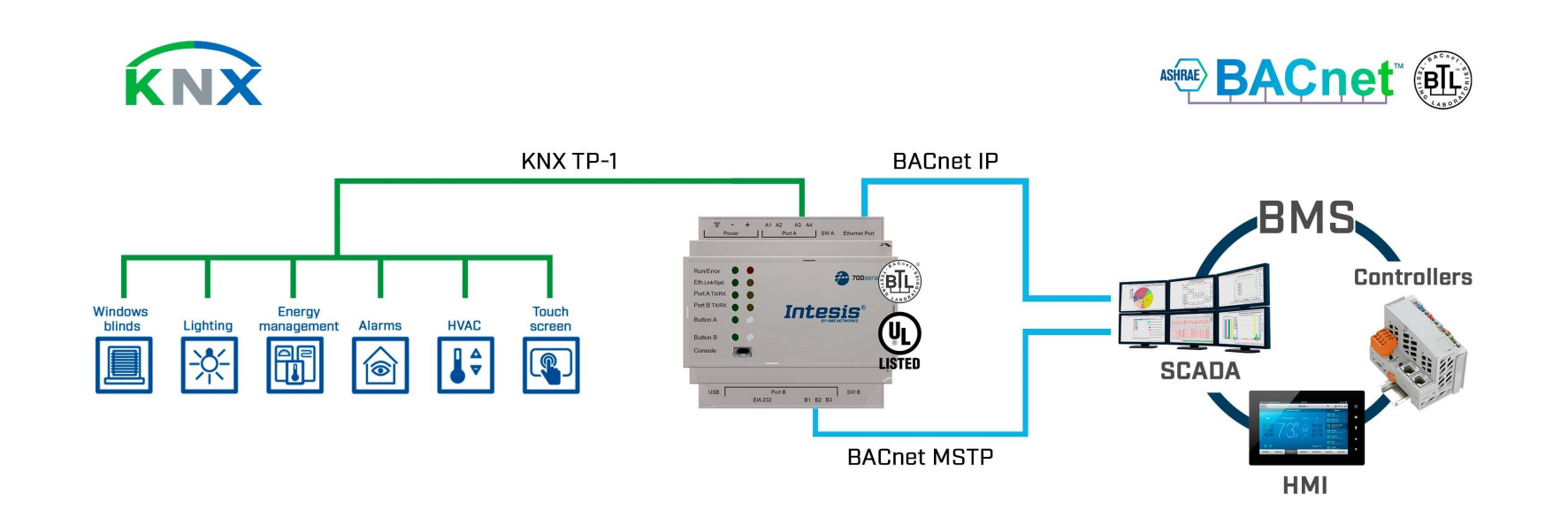

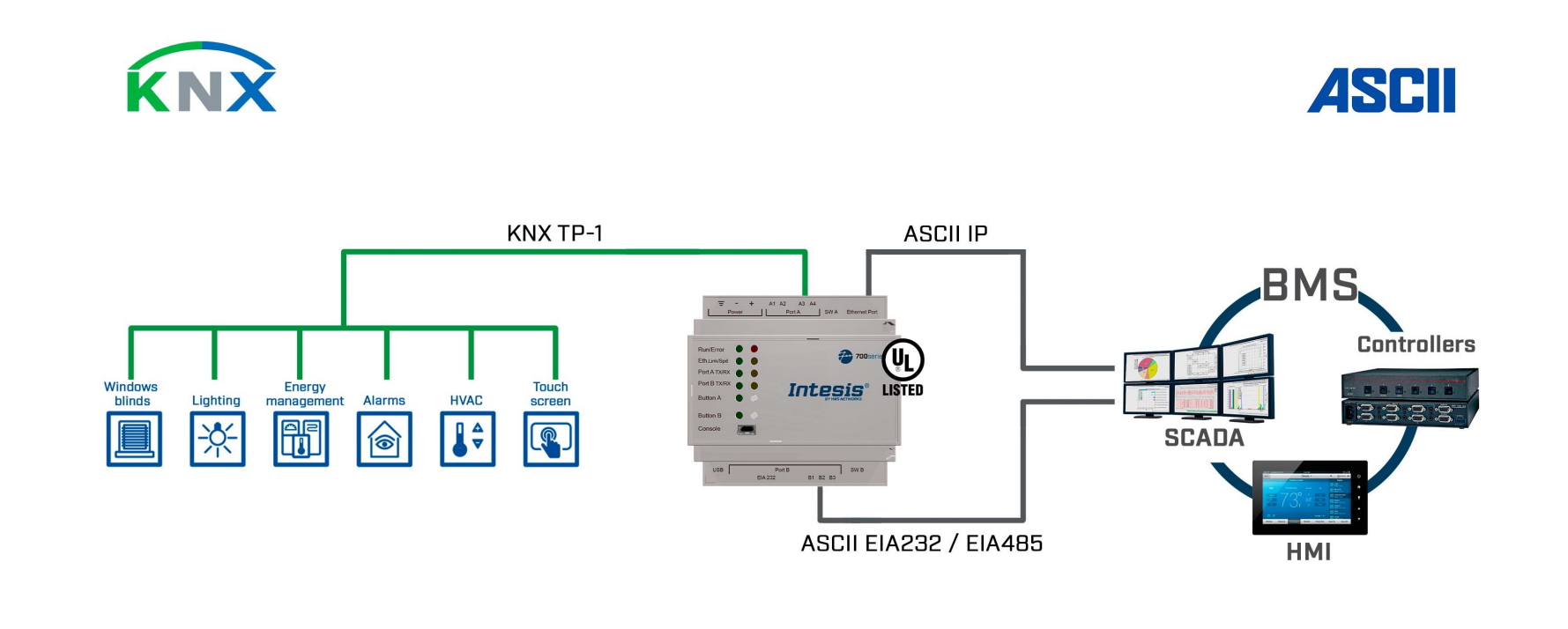

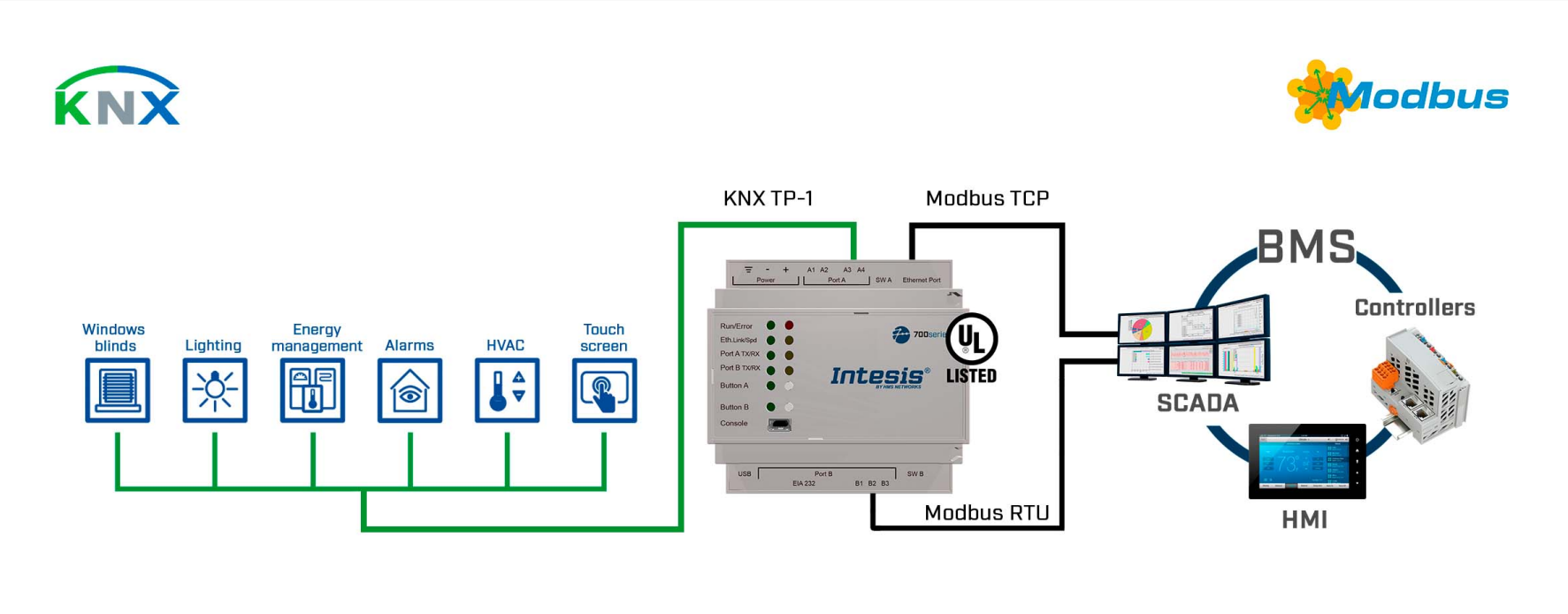

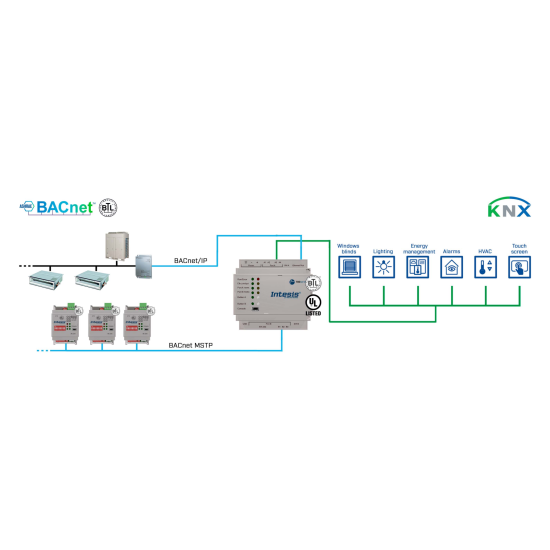

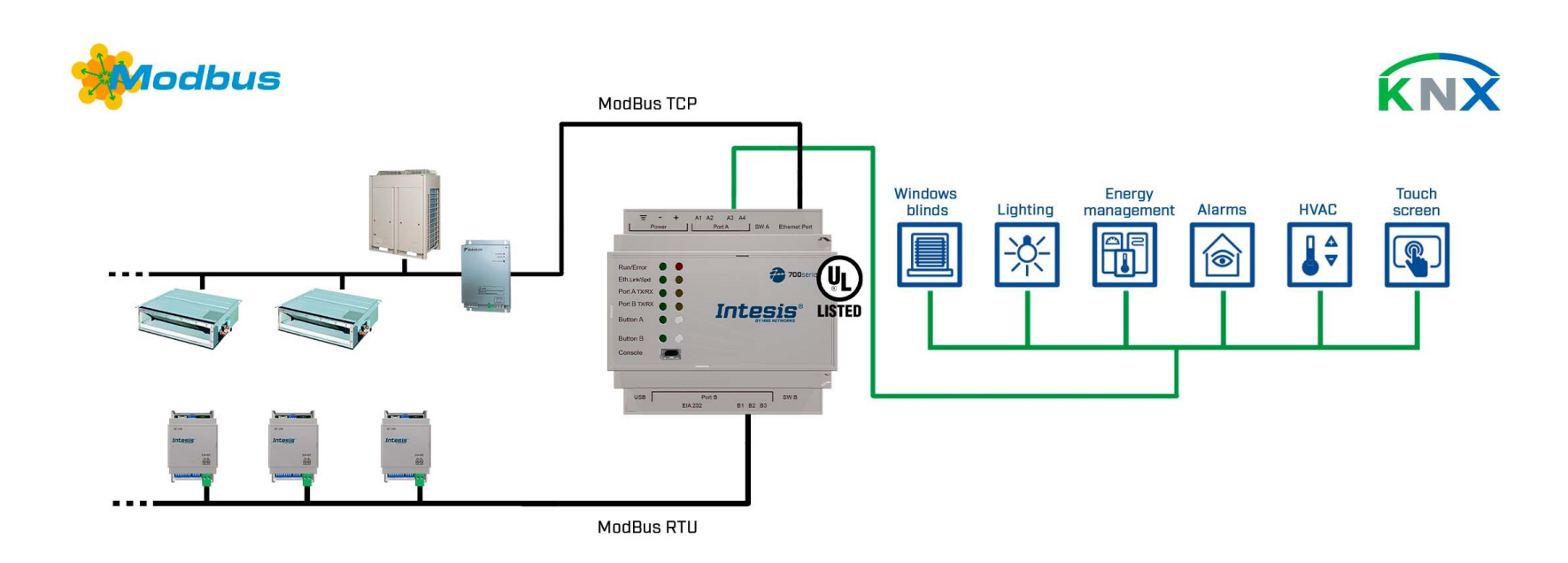

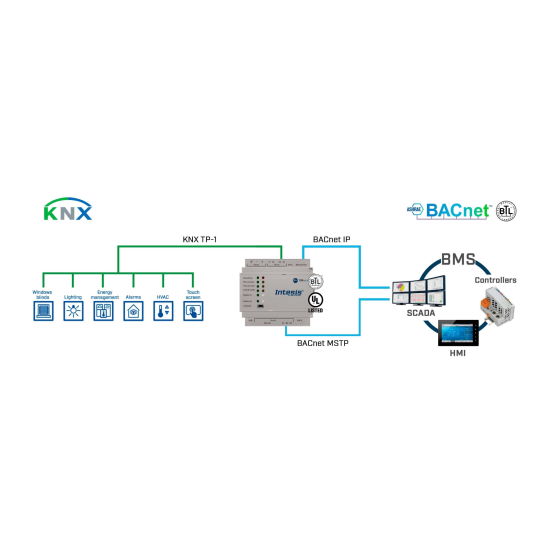

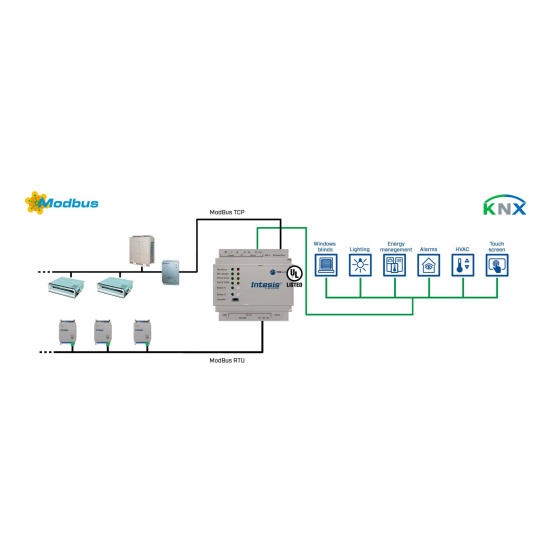

Przykład integracji
