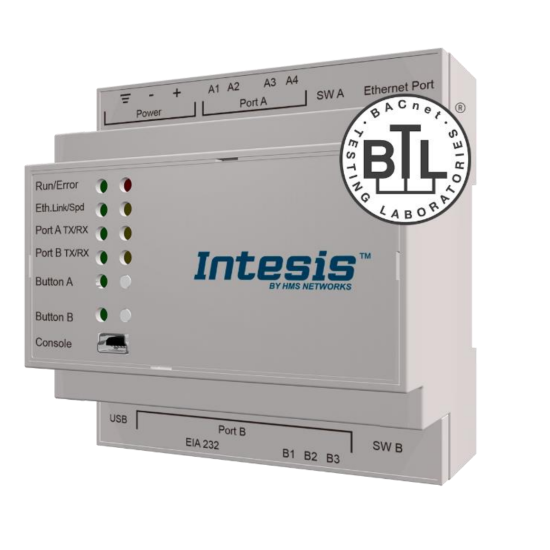

INBACLON3K00000 – przemysłowa brama LonWorks do BACnet/IP i BACnet MSTP, do 3000 punktów, 9–36 VDC, DIN rail, certyfikaty CE i UL

INBACLON3K00000 – przemysłowa brama LonWorks do BACnet/IP i BACnet MSTP, do 3000 punktów, 9–36 VDC, DIN rail, certyfikaty CE i UL.

INBACLON3K00000 to najwyższy model z serii Intesis BACnet Server – LonWorks, opracowany przez HMS Networks do integracji systemów LonWorks FT-10 z sieciami BACnet/IP i BACnet MSTP. Brama pełni funkcję serwera BACnet, umożliwiając pełną dwukierunkową wymianę danych, odczyt i zapis zmiennych oraz subskrypcję COV pomiędzy systemami LON a BACnet. Dzięki możliwości obsługi do 3000 punktów BACnet oraz 6000 subskrypcji COV, urządzenie idealnie sprawdza się w dużych i rozproszonych instalacjach budynkowych, przemysłowych oraz infrastrukturalnych. INBACLON3K00000 zapewnia bezproblemową integrację nowoczesnych systemów zarządzania budynkiem z istniejącymi sieciami LonWorks bez konieczności wymiany kontrolerów lub czujników.

Gateway działa jako klient LON, cyklicznie odczytując Network Variables (NV) z urządzeń FT-10 i automatycznie odwzorowując je w obiektach BACnet po stronie IP lub MSTP. Każda zmienna sieciowa może być przypisana do dowolnego obiektu BACnet (Analog, Binary, Multistate, Trend Log), co pozwala na elastyczne odwzorowanie struktury danych. W przypadku błędów transmisji gateway generuje odpowiednie statusy i alarmy po stronie BACnet, co umożliwia błyskawiczną identyfikację problemów. Dzięki wsparciu dla profilu BACnet B-BC (Building Controller) możliwa jest pełna współpraca z nadrzędnymi sterownikami HVAC, systemami oświetlenia i zarządzania energią.

Konfiguracja bramy odbywa się w środowisku Intesis MAPS, które oferuje intuicyjny interfejs do importu i eksportu projektów, monitorowania komunikacji w czasie rzeczywistym oraz analizy błędów. Narzędzie automatycznie rozpoznaje urządzenia LON i generuje strukturę obiektów BACnet, co znacząco skraca proces konfiguracji i uruchamiania. Intesis MAPS pozwala także monitorować aktywność poszczególnych punktów, stan połączeń i rejestry diagnostyczne. Urządzenie wspiera zarówno adresację DHCP, jak i statyczną, a komunikacja może odbywać się jednocześnie przez Ethernet (BACnet/IP) oraz RS-485 (BACnet MSTP). Wbudowana izolacja galwaniczna 1500 VDC zwiększa odporność urządzenia na zakłócenia elektromagnetyczne i przepięcia.

Urządzenie zostało wykonane w solidnej obudowie ABS (UL94 V-0) o wymiarach 90 × 88 × 56 mm, co pozwala na wygodny montaż na szynie DIN EN60715 TH35 lub ścienny. Zasilanie realizowane jest w zakresie 9–36 VDC lub 24 VAC ±10%, przy poborze mocy nieprzekraczającym 140 mA DC / 127 mA AC. Dzięki diodom LED użytkownik ma natychmiastowy podgląd statusu zasilania, komunikacji BACnet, Ethernet i LON. Przełączniki DIP umożliwiają konfigurację terminacji i polaryzacji magistrali RS-485. Brama jest w pełni zgodna z BACnet Revision 14 i LON FT-10, co gwarantuje kompatybilność z większością systemów automatyki budynkowej na rynku.

Najważniejsze cechy

• Integracja LonWorks FT-10 z BACnet/IP i BACnet MSTP
• Obsługa do 3000 punktów BACnet i 6000 subskrypcji COV
• Pełna zgodność z BACnet B-BC (Building Controller)
• Wbudowana izolacja galwaniczna 1500 VDC
• Konfiguracja i diagnostyka w Intesis MAPS
• Porty komunikacyjne: Ethernet (BACnet/IP), RS-485 (MSTP), LON FT-10, USB
• Obsługa DHCP i adresacji statycznej
• Montaż DIN rail lub ścienny
• Certyfikaty: CE, UL, RoHS, WEEE

Specyfikacja techniczna

Porty komunikacyjne

• Ethernet: 1 × RJ45 10/100 Mbps (BACnet/IP)
• RS-485: 1 × terminal 3-pinowy (BACnet MSTP)
• LonWorks: 1 × terminal 2-pinowy (FT-10)
• USB mini-B: port konfiguracyjny (Intesis MAPS)

Zasilanie

• Zakres: 9–36 VDC lub 24 VAC ±10%
• Pobór prądu: max. 140 mA DC / 127 mA AC
• Złącze: terminal 3-pinowy

Obudowa i montaż

• Materiał: ABS (UL94 V-0), kolor RAL 7035
• Wymiary: 90 × 88 × 56 mm
• Waga: ~200 g
• Stopień ochrony: IP20
• Montaż: DIN EN60715 TH35 lub ścienny

Warunki środowiskowe

• Temperatura pracy: 0…+60 °C
• Wilgotność: 5–95% (bez kondensacji)

Gwarancja i certyfikaty

• Gwarancja: 36 miesięcy
• Certyfikaty: CE, UL, RoHS, WEEE
• Kraj produkcji: Hiszpania

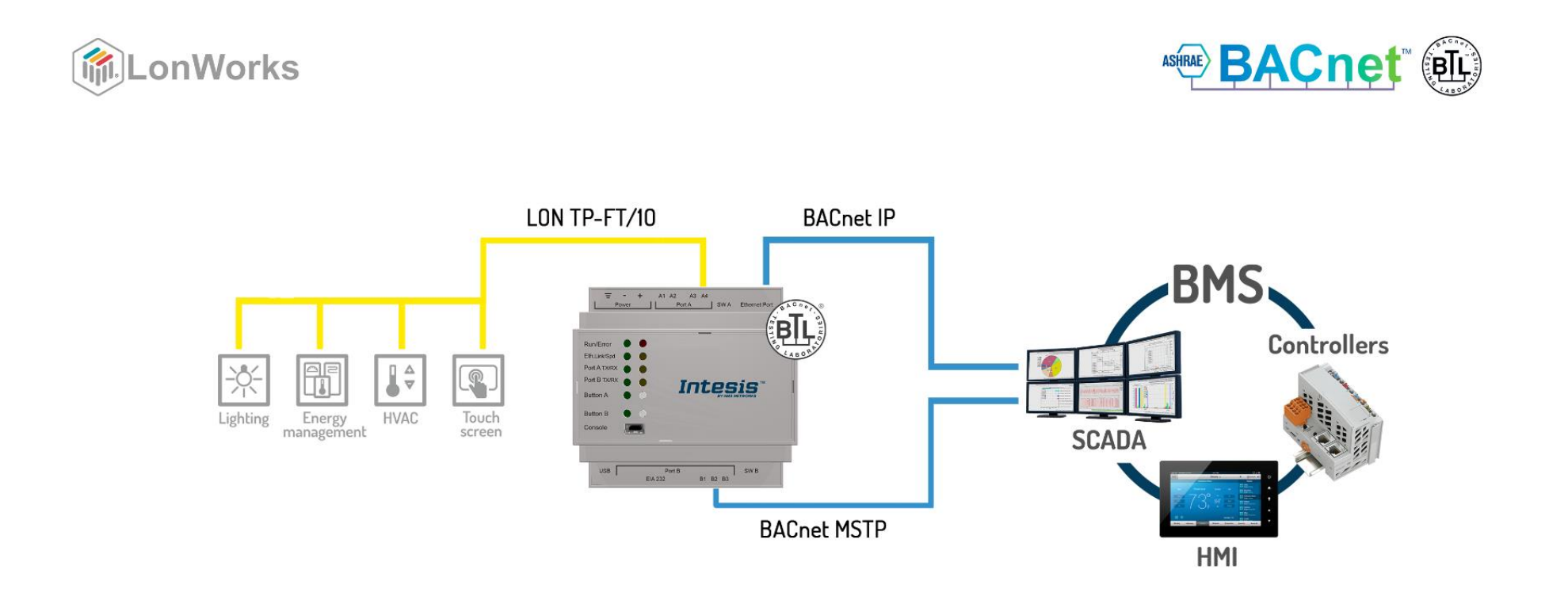

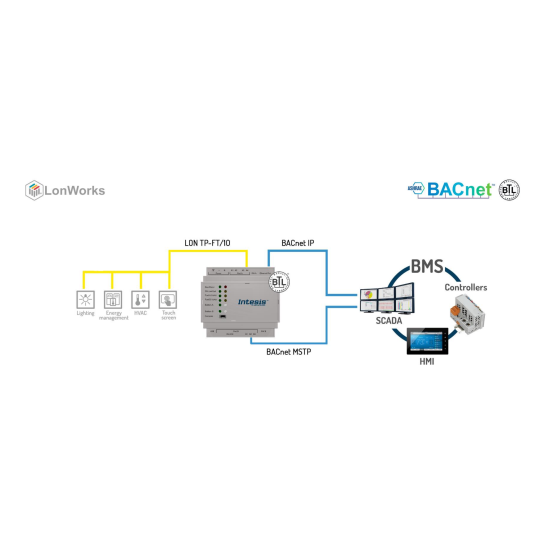

Przykład integracji
